Περιεχόμενο Κείμενο

Στο πάνελ Περιεχόμενο Κείμενο: Επιλέξτε τον τρόπο εμφάνισης της τιμής για το υψόμετρο.

Αυτός το πάνελ είναι διαθέσιμο σε

  • Ρυθμίσεις Κειμένου Διαστάσεων
  • Ρυθμίσεις Διάστασης (Στάθμες)

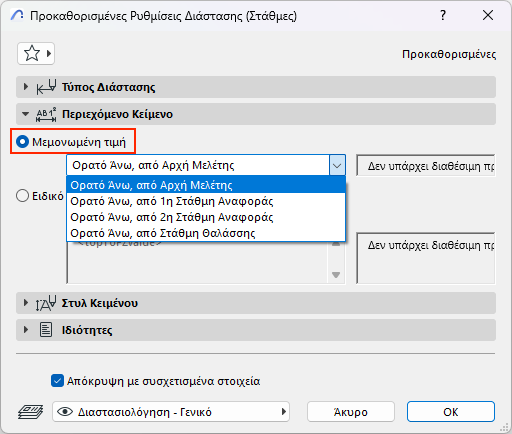

Μεμονωμένη τιμή (Διάσταση (Στάθμες))

Βασική επιλογή για την εμφάνιση του υψομέτρου του ορατού άνω μέρους του στοιχείου.


Σημείωση: "Ορατό, Άνω" σημαίνει την τρέχουσα ορατή κορυφή του στοιχείου (η οποία εξαρτάται από την Μερική Εμφάνιση Δομής).

Επιλέξτε ένα επίπεδο αναφοράς από το οποίο θα μετρήσετε την ορατή κορυφή του στοιχείου:

  • Αρχή Μελέτης
  • Στάθμη Θαλάσσης
  • Άλλο επίπεδο αναφοράς

Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Επίπεδα Αναφοράς)

Περιεχόμενο Ειδικού Κειμένου

Η επιλογή "Ειδικό" σας δίνει περισσότερες επιλογές μέσω ΑυτοΚειμένου για να επιλέξετε διαφορετικά επίπεδα μέτρησης και επίπεδα αναφοράς.

Μπορείτε επίσης να προσθέσετε ειδικό κείμενο και εκθέτη και να μορφοποιήσετε κείμενο πολλών γραμμών.

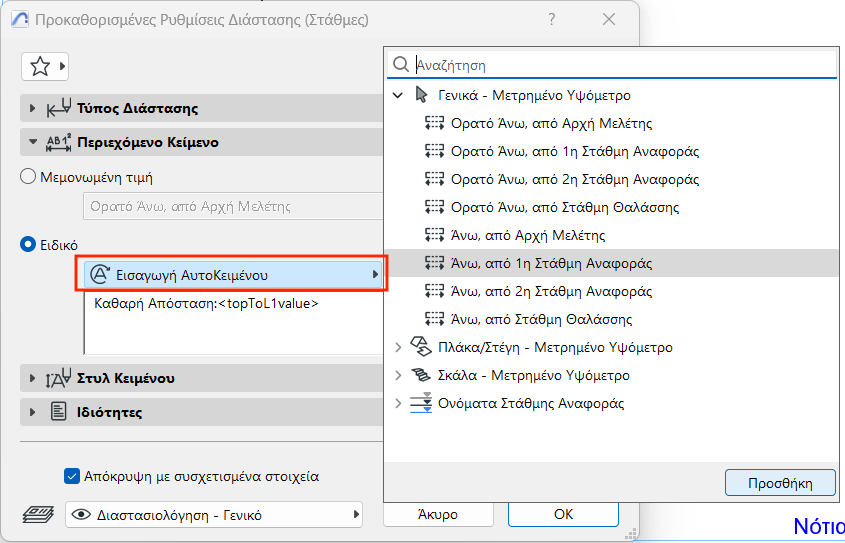

Εισαγωγή ΑυτοΚειμένου (Διάσταση (Στάθμες))

Κάντε κλικ για να επιλέξετε ένα διαφορετικό υψομετρικό επίπεδο (εκτός της ορατής κορυφής) και επίπεδο αναφοράς.


  • Όταν επεξεργάζεστε μία διάσταση (στάθμη): τα διαθέσιμα ΑυτοΚείμενα εξαρτώνται από τον τύπο του στοιχείου.
  • Μπορείτε να εμφανίσετε τα ονόματα των επιπέδων αναφοράς μέσω ΑυτοΚειμένου (πρόκειται για συμβολοσειρές κειμένου)
  • Μπορείτε να εμφανίσετε πολλές γραμμές κειμένου (κάντε κλικ στο Enter για αλλαγή γραμμής) ή/και να προσθέσετε ειδικό κείμενο.

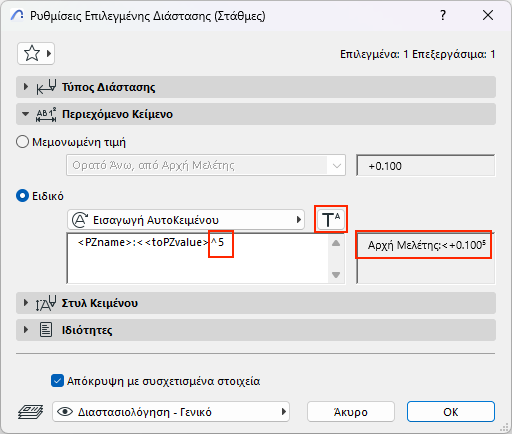

Προσθήκη Εκθέτη στο Κείμενο Διάστασης

Κάντε κλικ στην επιλογή Εισαγωγή Εκθέτη συμβόλου και, στη συνέχεια, προσθέστε το κείμενο του εκθέτη. (Το σύμβολο εμφανίζεται στο παράθυρο διαλόγου ως ^.)

Για να συνεχίσετε το κείμενο με κανονική γραμματοσειρά, κάντε ξανά κλικ στο κουμπί Εισαγωγή Εκθέτη.


Σημείωση: Εάν η Μετρηθείσα Τιμή της διάστασης περιλαμβάνει ήδη έναν εκθέτη - επειδή χρησιμοποιείτε την Πρόσθετη Ακρίβεια που καθορίστηκε στο Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις - τότε προσθέστε ένα κενό διάστημα (space) πριν από την εισαγωγή του συμβόλου Αρχή Εκθέτη. Διαφορετικά, στο κείμενο διάστασης θα εμφανιστεί μόνο το σύμβολο (^).

Ορίστε τη μονάδα διάστασης στο Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις).

Δείτε: Διαστάσεις (Προτιμήσεις).
