Kitöltéskategóriák

A három kitöltési kategória: Vázlat, Fedő vagy Metszeti.

A kitöltéskategóriák a következőkre használhatók:

  • annak megadása, hogy mely kitöltések elérhetők a Kitöltésválasztő előugró ablakokban
  • szabadkézi kitöltések választása és készítése a Kitöltés eszközzel
  • Grafikus felülírási szabályok alkalmazása bizonyos kitöltéskategóriákra
  • kritériumok (pl. feltételes kiválasztás vagy interaktív konszignációk)
  • exportált metszeti kitöltések kezelése (DXF exportáláskor)

Kitöltés elérhetőségének beállítása kategória szerint (vázlat, fedő, metszeti)

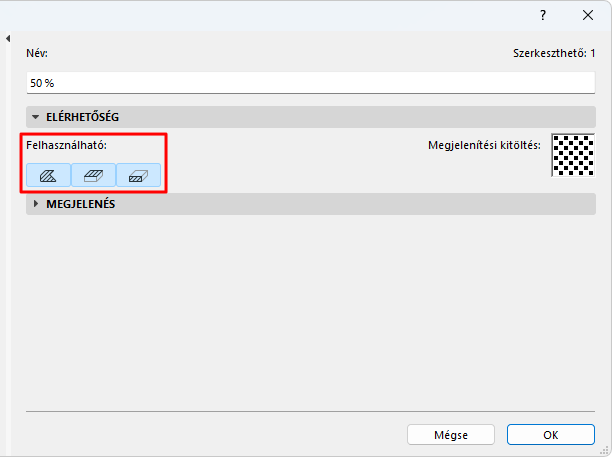

A Kitöltések párbeszédpanel Elérhetőség paneljén adható meg egy vagy több kategória az egyes kitöltésekhez.

A terv nem minden kitöltése elérhető az egyes kitöltési ablakokban. A Kitöltésválasztó előugró ablakok az felhasználói felület különböző párbeszédablakaiban találhatók, és csak azokat a kitöltéseket tartalmazzák, amelyek az adott kontextusban értelmezhető kitöltéskategóriákhoz tartoznak.

  1. Nyissa meg a Lehetőség > Elemattribútumok > Kitöltések párbeszédablakot.
  2. Válassza ki a szerkesztendő kitöltés(eke)t.
  3. Aktiváljon egy vagy több Használható ikont azok kitöltéskategóriájának meghatározásához: vázlat, fedő és/vagy metszeti.


Vázlatkitöltések

A vázlatkitöltések kézzel, a Kitöltés eszközzel rajzolhatók meg.

  • A „Vázlat” kategóriájú kitöltéstípusok a Kitöltés eszköz párbeszédablakában elérhetők.

Fedő kitöltések

A „Fedő” kategóriájú kitöltéstípusok az alábbi helyeken találhatók:

  • a fedő kitöltéshez alkalmas elemek Eszköz beállításai párbeszédablakaiban
  • Fedő kitöltés Előtér panelje a Felületek párbeszédablakban
  • Fedő kitöltések felülírása a Rajz felülírásoknál

Metszeti kitöltések

A „Metszeti” kategóriájú kitöltéstípusok az alábbi helyeken találhatók:

  • Építőanyagok párbeszédablak
  • (Metszeti kitöltéseket használó) GDL elemek Beállítások párbeszédablakai
  • Metszeti kitöltések felülírása a Grafikus felülírás szabályainál

    Note:

    • A metszeti kitöltésként megadott kitöltési elemek a DXF/DWG konverzió során akár saját fóliájukra is helyezhetők. Lásd Egyéni fóliák.
    • A kép kitöltések nem használhatók metszeti kitöltésként.

Építőanyagon alapuló kitöltések és felületen alapuló kitöltések

Amikor szabadkézi kitöltést rajzolunk a Kitöltés eszköz segítségével, két kiegészítő kitöltéskategória segíti az építőanyagok metszeti kitöltéseinek és a felületen alapuló kitöltések megfeleltetését (fedő kitöltés, szín vagy textúra.)

Lásd 2D kitöltés rajzolása.
