2D kitöltés rajzolása

Kitöltés eszköz szabadkézi kitöltések rajzolásához a tervben, például részletek készítéséhez metszet vagy homlokzati nézetben.

Válasszon kitöltéskategóriát a Kitöltés eszköz beállításainál.
- Az első három (vázlat/metszeti/fedő) a Kitöltés párbeszédpanelen megadott kategóriáknak felel meg. Lásd Kitöltéskategóriák
- Használja a kitöltés funkciójának megfelelő kategóriát: metszeti elem részletezésekor válassza a metszeti kitöltést; ha nem metszett elemen dolgozik homlokzati nézetben, válassza a fedő kitöltést.
- A másik két kategória (építőanyag és felület) segítségével könnyebben megfeleltethetők az építőanyagon alapuló metszeti kitöltések és a felületen alapuló fedő kitöltések. A leírásokat lásd lentebb.
A Kitöltés előugró ablakban ekkor az adott kategória kitöltései láthatók. Válasszon kitöltéstípust (felület vagy építőanyag).
Rajzoljon szabadkézi kitöltést.

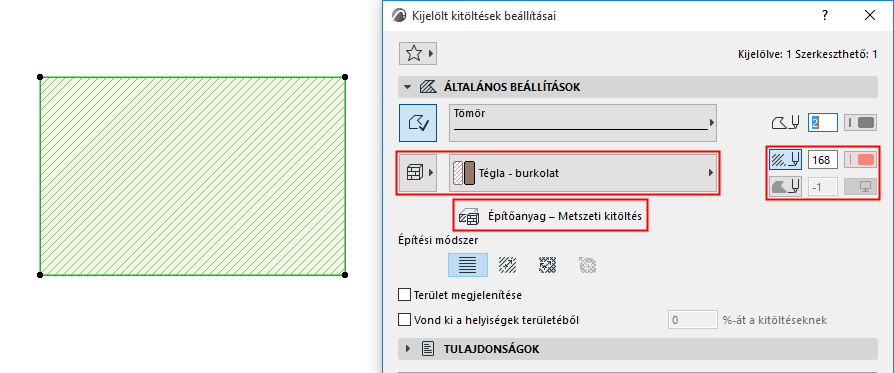

Építőanyag (metszeti kitöltés)

A választott építőanyag metszeti kitöltését és színeit használja.

Szükség esetén ezek a háttér-/előtérszínek felülírhatók a kitöltés elemhez.

Megjegyzés:

Az ilyen kategóriájú kitöltés elemet a program metszeti kitöltésként kezeli a grafikus felülírás szabályainál.
A feltételeknél (pl. feltételes kiválasztás vagy konszignációk) az „Építőanyag – Metszeti kitöltés” különálló, speciális kritérium.

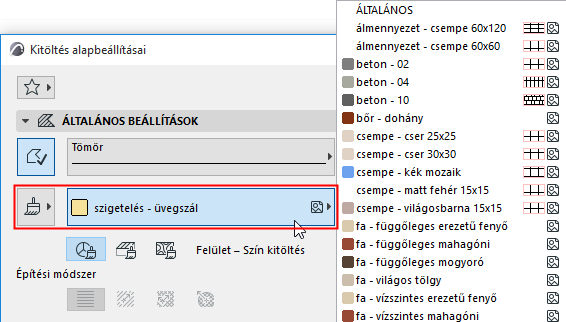

Válasszon egy felületet a legördülő menüből.

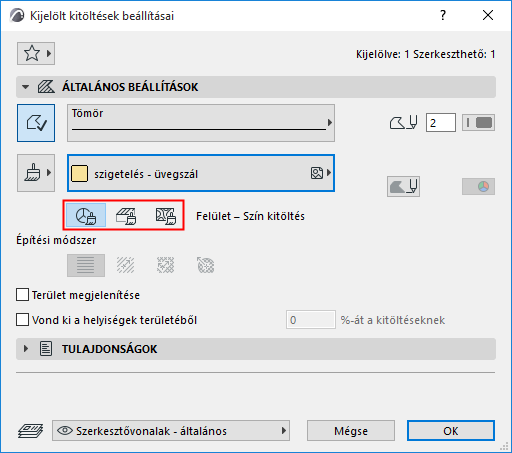

Válassza ki, hogy a kijelölt felület színét, fedését vagy textúráját kívánja-e használni.

Megjegyzés:
- A „Felület” kategóriájú kitöltés elemet a program fedő kitöltésként kezeli a grafikus felülírás szabályainál.
- A feltételeknél (pl. feltételes kiválasztás vagy konszignációk) a kitöltés felületi színe/fedése/textúra mind külön kritérium.

Felület – Szín kitöltés

A felület színéhez tartozó háttér tollat használja.

Szükség esetén ez a szín felülírható a kitöltés elemhez.

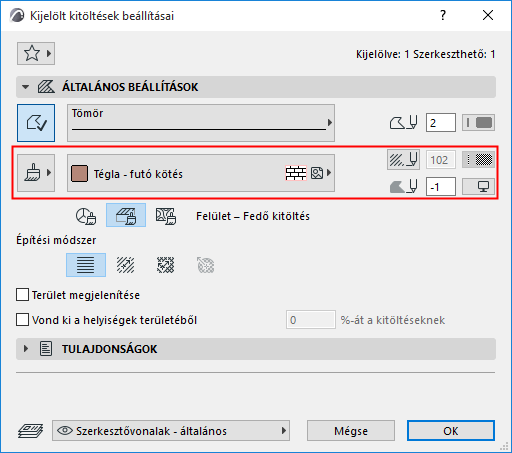

Felület – Fedő kitöltés

A felület fedő kitöltéséhez tartozó előtér tollat használja.

Szükség esetén írja felül a kitöltés elemhez tartozó előtér és háttér tollakat.

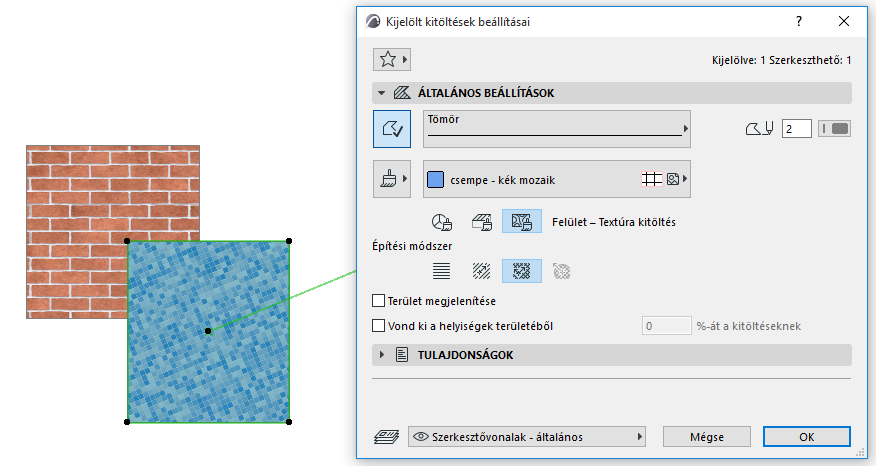

Felület – Textúra kitöltés

Ez a kitöltés a felületi textúrán alapul. Nem használ tollakat.
