Héjszerkezetek grafikus szerkesztése

Az Alaprajz, Metszet vagy 3D nézetben szerkesztési lehetőségek széles köre érhető el a héjszerkezetek tekintetében. Jelölje ki a héjszerkezetet, és próbálja ki a Mozgó paletta parancsait: csavarja, fordítsa, forgassa a héjszerkezetet a kívánt formába és helyzetbe.

A 3D ablakban a szerkeszthető profilok, tengelyek és kihúzási vektorok eltérő színnel jelennek meg, hogy könnyebben megtalálhatók legyenek.

Lásd az egyes héjszerkezet típusok képeit 3D-ben kijelölve:

• A kihúzott héjszerkezet profillal és kihúzási vektorral rendelkezik; mindkettő szerkeszthető.

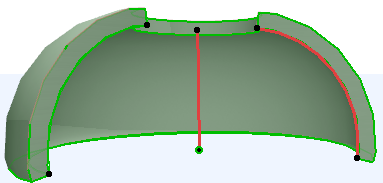

• A megforgatott héjszerkezet profillal és tengellyel rendelkezik.

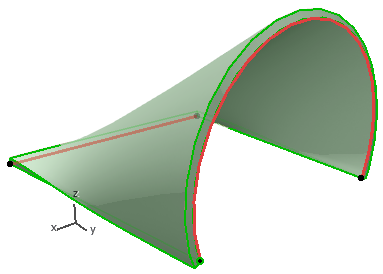

• Az összekötött héjszerkezet két profillal rendelkezik, tetszőleges két síkon, melyeket a héjszerkezet test köt össze. A profilok szerkeszthetők és elforgathatók. Egyik, vagy mindkét profil sík is forgatható.





A héjszerkezet szerkesztésekor bármilyen benne foglalt vágótest a helyén marad a globális koordináta rendszerben. Ez azt jelenti, hogy a szerkesztést követően előfordulhat, hogy az áttörések a héjszerkezet másik részére kerülnek.
