Megforgatott héjszerkezetek szerkesztési lehetőségei

Jelölje ki a megforgatott héjszerkezet tengelyét vagy profilját. A tengely egyik végét egy nagyobb pont különbözteti meg; ez jelenti a héjszerkezet alap magasságát.

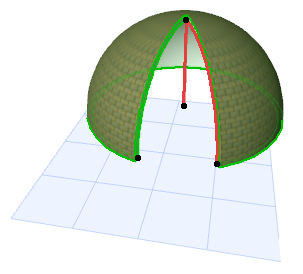

  • Forgástengely módosítása

Kattintson bárhol a kijelölt héjszerkezet profiljára a parancs Mozgó palettán történő előhívásához. Válassza a Forgástengely módosítása parancsot





A mozgó paletta következő két parancsának megjelenítéséhez kattintson a forgatási tengely végpontjára.

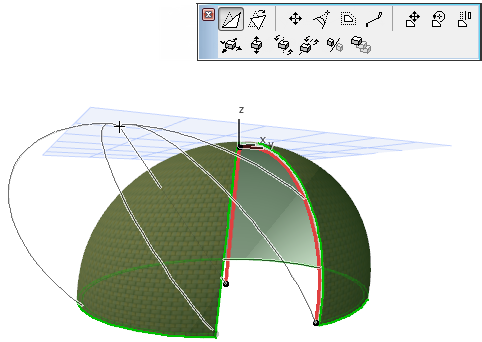

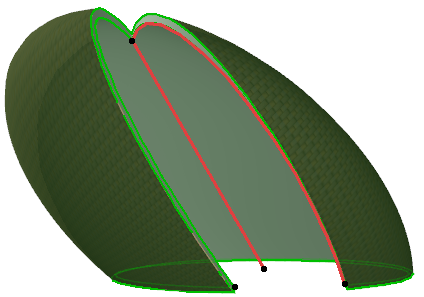

  • Tengely torzítása

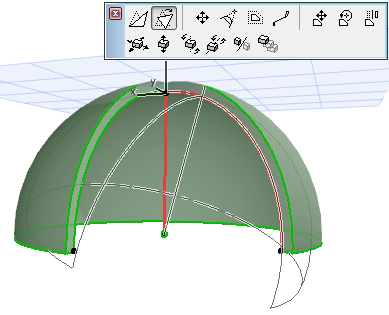

  • Tengely ferdítése



Video megtekintése

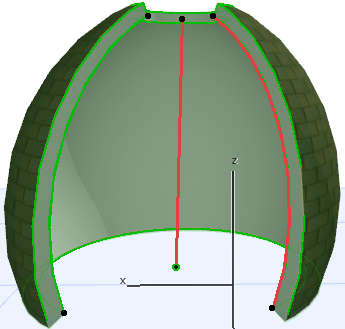

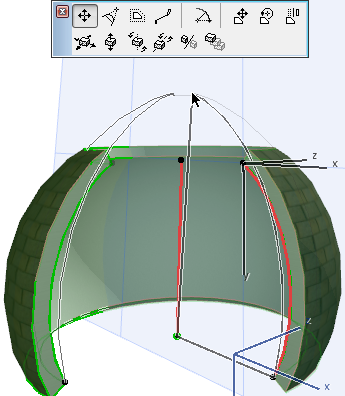

  • Profil csomópont mozgatása

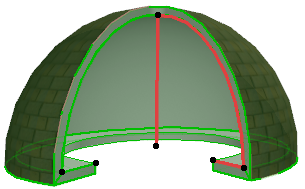

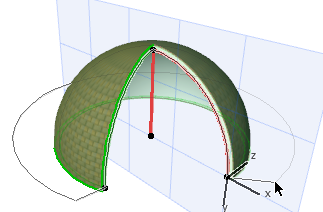

  • Profil folytatása

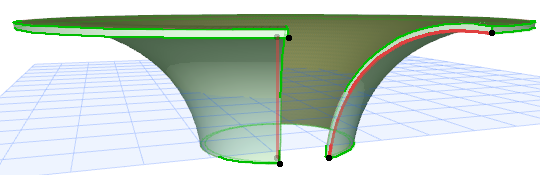

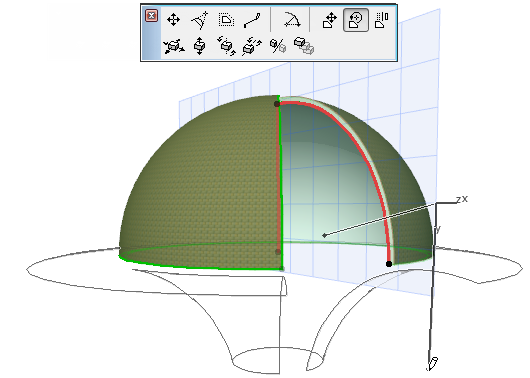

  • Profil elforgatása

Válassza a mozgó palettán a Profil elforgatása parancsot. Ezután (egyéb elemek forgatásához hasonlóan) kattintson egy pontra, majd rajzolja meg a forgástengelyt. Kattintással fejezze be az elforgatást.

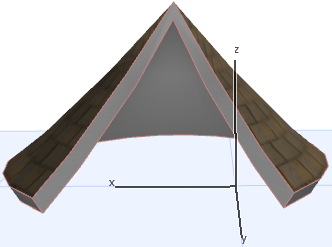

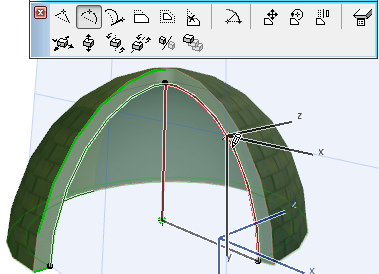

  • Íves él

Kattintson bárhol a héjszerkezet profilra a parancs Mozgó palettán történő előhívásához.
