Felületháló létrehozása

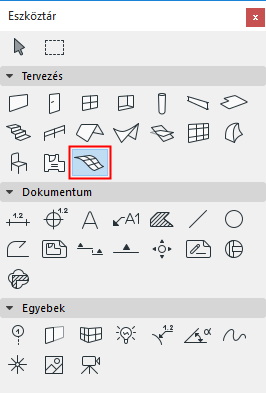

Az új felülethálók az Alaprajzon vagy a 3D-s ablakban készíthetők.



Lásd még: Geodéziai adatok (.xyz).

A Felülethálónak négy geometria módja választható az Infótáblán. Készíthet Poligon, Téglalap alakú és Elforgatott téglalap alakú formákat vagy Szabályos lejtésű felülethálót.



Minden esetben rajzolnia kell egy felületháló poligont a Beállítások párbeszédablakban korábban megadott felületháló referenciasíkjának szintjén.

  • A Sokszögű és Téglalap alakú/Elforgatott téglalap alakú Felületháló geometria módok ugyanúgy működnek, mint a Födém eszköz hasonló vezérlői.
  • A Szabályos lejtésű felületháló eljárással gyorsan készíthet sík felületből álló szabályos felülethálókat.

    A háló négyszögletes kontúrjának megadása után a Szabályos lejtésű felületháló automatikusan megjelenik.

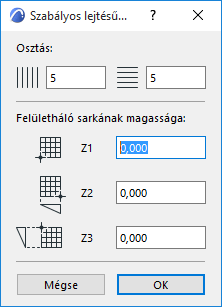

    • Osztás: A párbeszédablak első részében állítsa be az osztások számát mindkét koordináta-tengely irányában.
    • Felületháló sarkának magassága: Állítsa be a felületháló három sarokpontjának magasság értékét, a negyedik automatikusan jön létre.

Szükség esetén jelölje ki a felülethálót és módosítsa pontjait, adjon hozzájuk új pontokat, vagy hozzon létre lyukat.
