Függönyfal keretek

 Keret osztályok

Alapértelmezés szerint a függönyfalhoz négy keretosztály tartozik: Sarok, Határvonal, Borda és Osztórúd.

Más keretosztályok is létrehozhatók, lásd Függönyfal keret beállítások.

• A Határvonal keretek a függönyfal határvonala mentén kerülnek lehelyezésre.
• A Borda és osztórúd keretek a függőleges és vízszintes hálóvonalak mentén helyezhetők el.
• A Felosztó keretek nem láthatók, de a panelek elválasztására szolgálnak (törölt keret helyére tehetők). Lásd "Felosztás" Keret osztály.

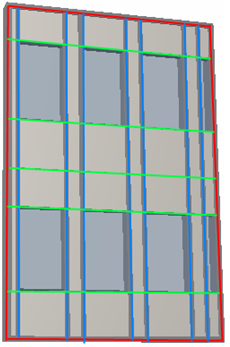

Ezen a képen a Határvonal osztály keretei pirosak; a Borda osztály (raszterhasábokkal egybeeső) keretei kékek; az Osztórúd osztály (rasztersorokkal egybeeső) keretei pedig zöldek.

Függönyfal keretek szerkesztése

1. Jelölje ki a függönyfalat.
2. Váltson Szerkesztő módra.
3. Jelöljön ki egy keretet.
4. Alkalmazza az alábbiak egyikét:

• Keret Kijelölési beállítások megnyitása és módosítása
• Keret nyújtása, eltolása, tükrözése, elforgatása vagy sokszorozása
• Keret törlése

  Note:

  • A keret törlése csak olyankor lehetséges, ha a keret két oldalán mindegyik panel azonos síkban található. Ha a függönyfal felülete nem sík, először törölni kell a közöttük futó hálóvonalat. A hálóvonallal együtt a keret is törlődik.
  • Ha áthelyez vagy töröl egy hálóvonalat, azzal a keretet is áthelyezi vagy törli.

    Lásd még: Több keret és panel kijelölése.

Új keret hozzáadása a függönyfalhoz

1. További keret hozzáadásához lépjen függönyfalszerkesztő módba.
2. Válassza ki a Keret eszközt.

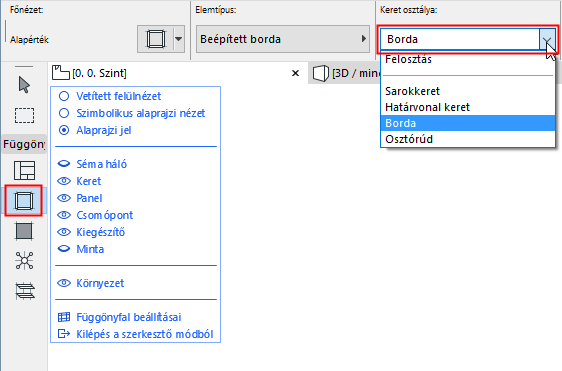

3. Az Infótábla segítségével határozza meg a Keret típust és a Keret osztályt, melyek paramétereit használni kívánja (pl. Borda).

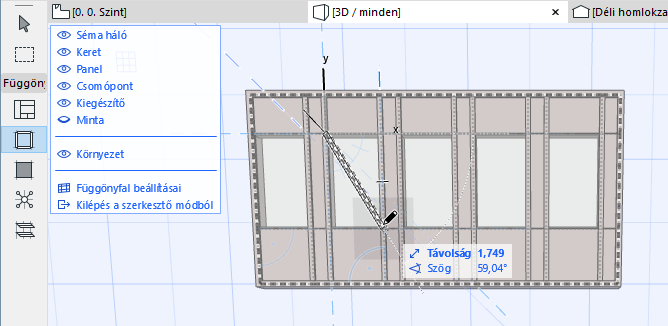

4. Rajzoljon egy új keretet a függönyfalra Szerkesztő módban.





• Ha egy hálóvonal mentén rajzolja meg a keretet, akkor a keret a hálóvonalhoz fog kapcsolódni. A sémaháló áthelyezése esetén a keret vele együtt mozog.
• Ha a megrajzolt új keret keresztez egy létező hálóvonalat, akkor a keret automatikusan több keretre osztódik ott, ahol keresztezi a hálóvonalat.

Cellakiosztás másolása a függönyfalra

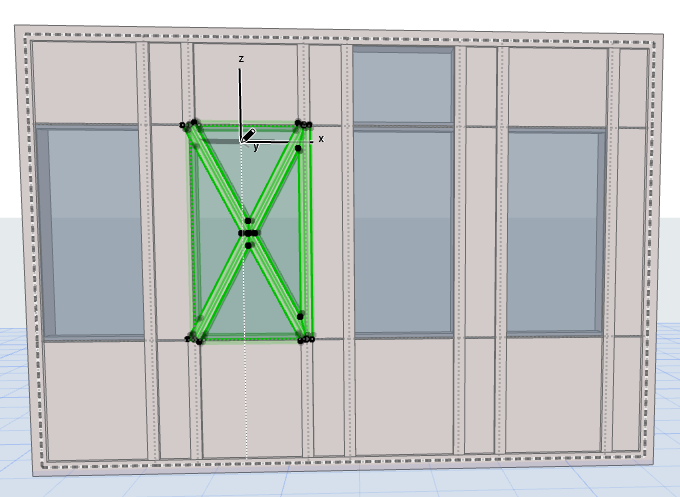

Tetszőleges cella keretmintájának egy másik cella hálójára történő másolásához:

1. Váltson Függönyfal szerkesztő módba, és a keretek legyenek láthatók.
2. Nyissa meg a Tervezés > Függönyfal módosítása > Cellakiosztás másolása menüpontot.
3. Kattintson arra a cellára, ahonnan a keretmintát másolni kívánja.

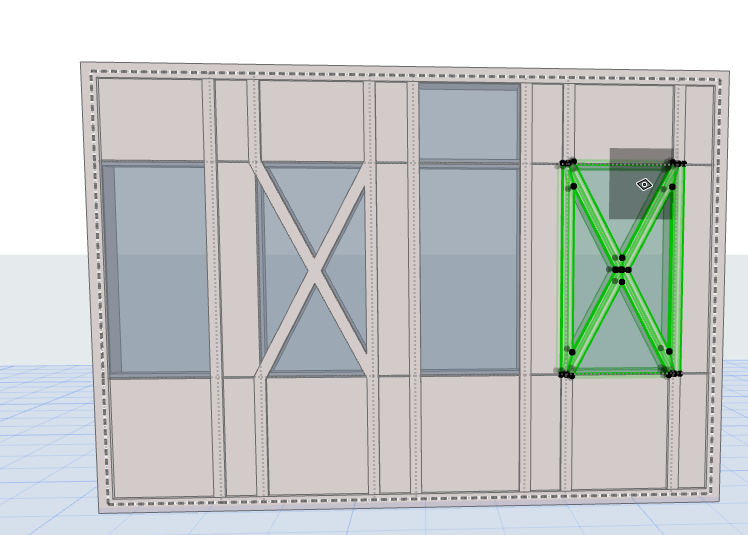

4. Kattintson arra a cellára, ahová másolni kívánja a keretmintát. A program elkészíti a keretminta másolatát.





Függönyfal keret összemetsződések

Amikor két vagy több keret találkozik egy függönyfalon, a magasabb áthatási prioritású keret elmetszi a másikat.

A keretek prioritása minden osztály esetén a Keretek oldalon adható meg.

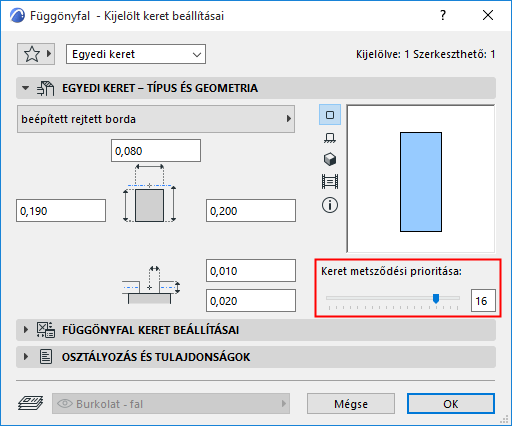

Azonban lehetőség van bármely önálló kijelölt keret áthatási prioritásának a módosítására. Szerkesztő módban válassza ki azt a függönyfalkeretet, amelynek az áthatási prioritását módosítani kívánja. Nyissa meg a Keret Kijelölési beállításait, és állítsa a csúszkát a kívánt szintre. A keret összemetsződési szintjének módosításával – csakúgy, mint a keret bármely más paramétere esetén – a keret egyedi keretre változik.

Függönyfal sarokkeretek

A sarokkeretek külön keretosztályt alkotnak. A Sarokkeret osztály nem nevezhető át és nem távolítható el.

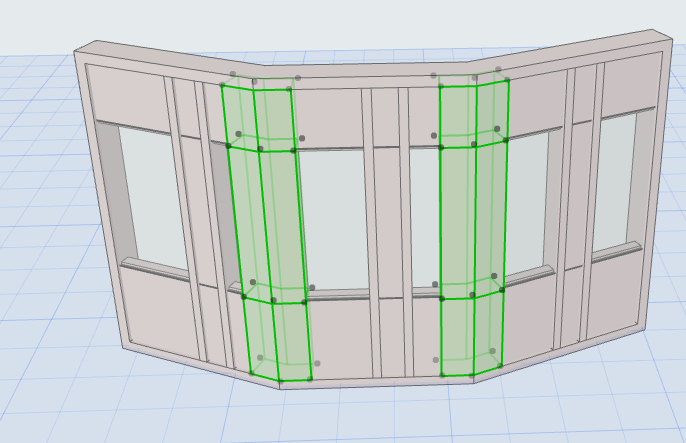

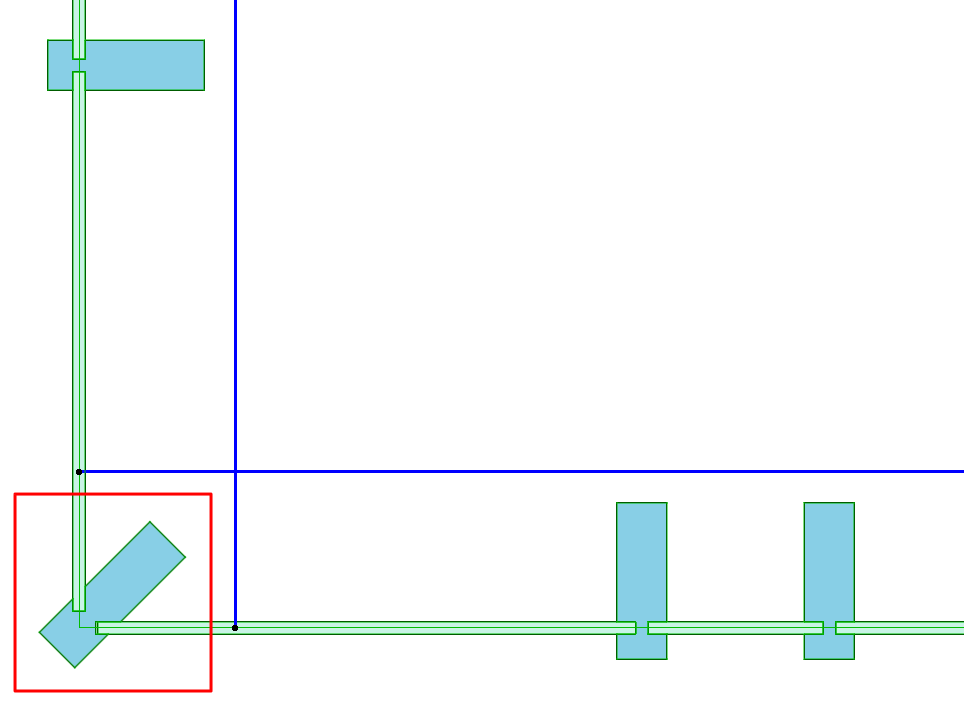

Több szakaszból álló függönyfal elhelyezésekor a Sarokkeret osztály által használt keret arra a helyre kerül, ahol egy-egy szakasz csatlakozik a következőhöz. (Sarokkeret nem kerülhet íves szakaszra.)

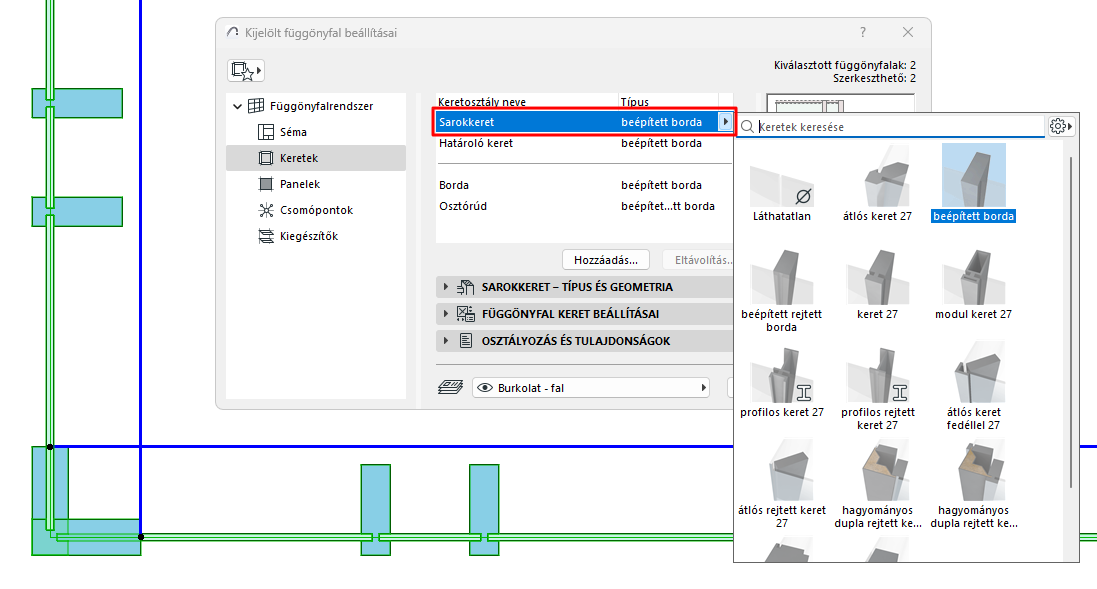

Gyakorlatilag bármelyik függönyfal-keret választható alapértelmezett sarokkeretként, de a könyvtárban a következő specifikus Sarokkeret tárgyak találhatók:

• Hagyományos dupla keret végprofillal
• Hagyományos dupla, rejtett bordás keret
• Tömbkeret végprofillal
• Rejtett bordás tömbkeret
• Átlós, rejtett bordás keret
• Átlós keret végprofillal

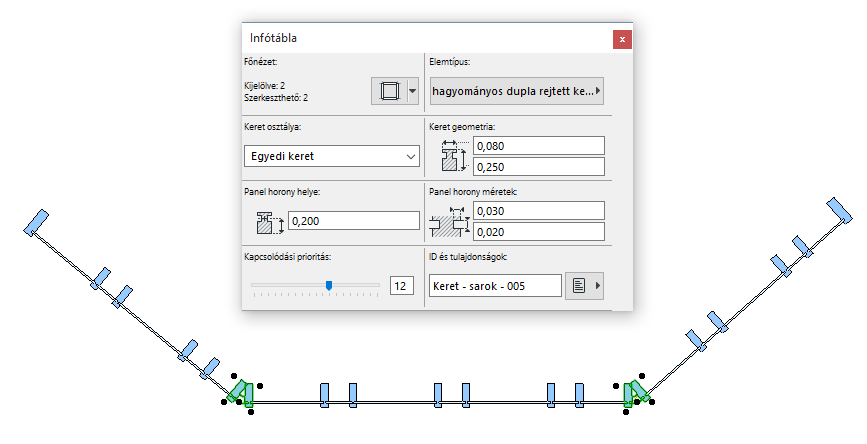

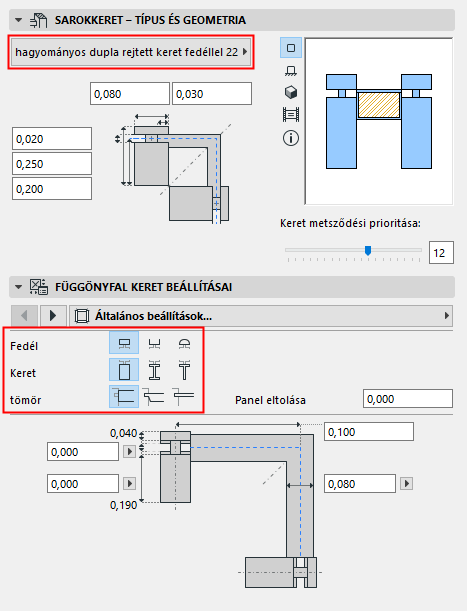

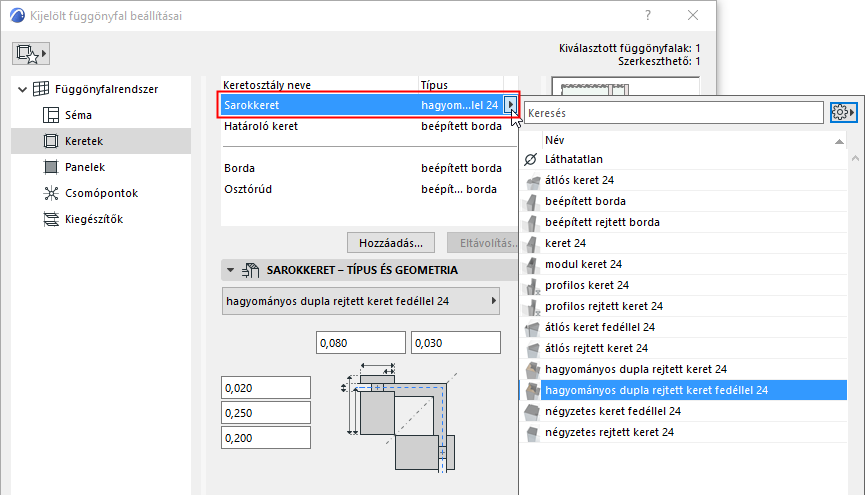

A sarokkeret választott típusától függően adja meg a beállításokat és variációkat a Függönykeret beállításainál:

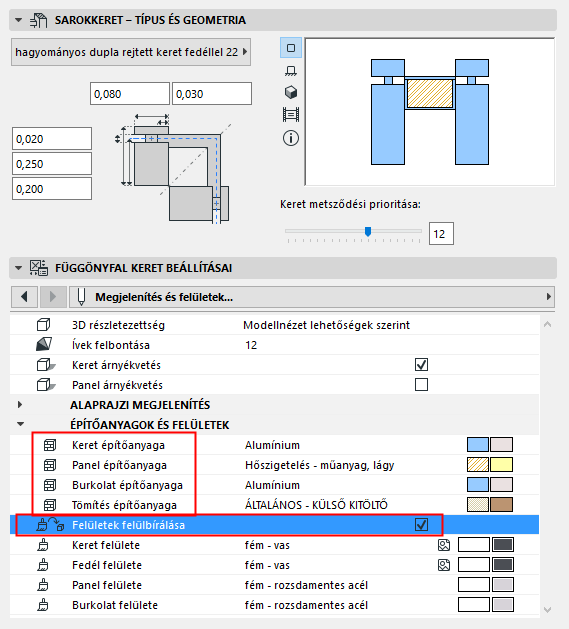

Minden sarokkeret külön építőanyagokat használ az összetevőihez (keret, tömítés és panel, ha alkalmazható). Ezek felületei szükség szerint felülírhatók.

Sarokkeretek: Összetett profilok

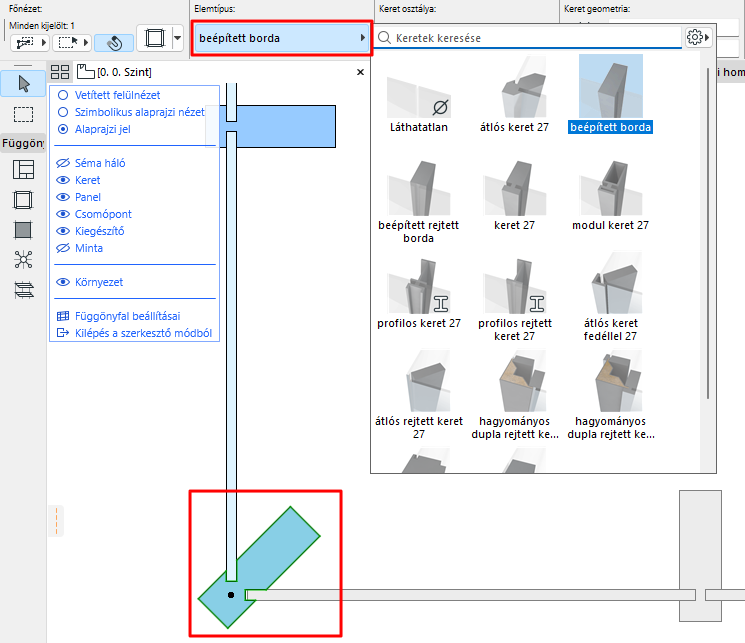

Az Archicad ben alapértelmezés szerint elérhetők a profil-sarokkeretek. Egyedi profilkeretek a szokásos módszerrel készíthetők a Profilszerkesztőben. Ne feledje, hogy az előre meghatározott profilkeretek felhasználói origóval rendelkeznek – ez biztosítja, hogy a keretek megfelelően viselkednek, amikor a függönyfal geometriája változik.

Lásd Profil origója a Profilszerkesztő ablakban

Közös keret létrehozása a szomszédos függönyfalakhoz

Ha két függönyfal alapfelület csatlakozik vagy átfed, használja ezt a parancsot a közös sarkok tisztítására.

1. Jelölje ki mindkét Függönyfalat.

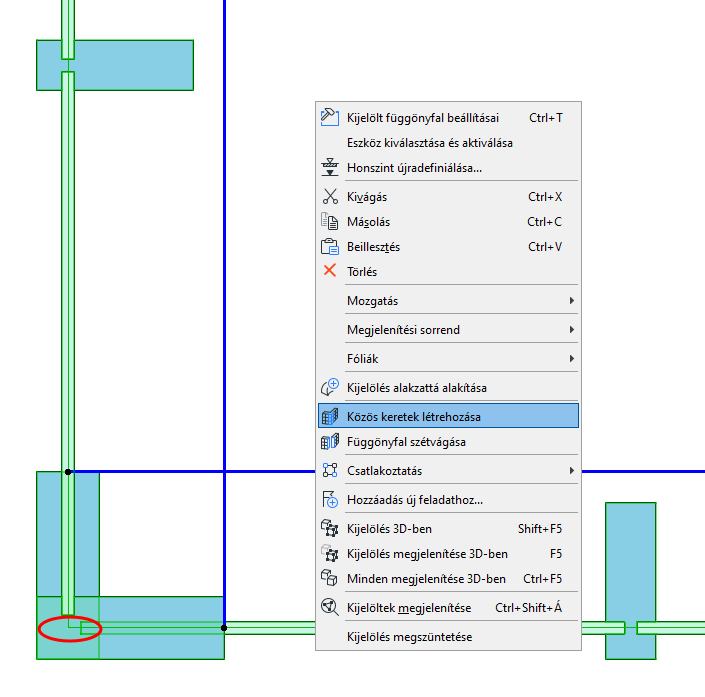

2. Használja a Tervezés > Függönyfal módosítása > Általános keretek létrehozása parancsot (vagy ugyanezt a parancsot a helyi menüből).

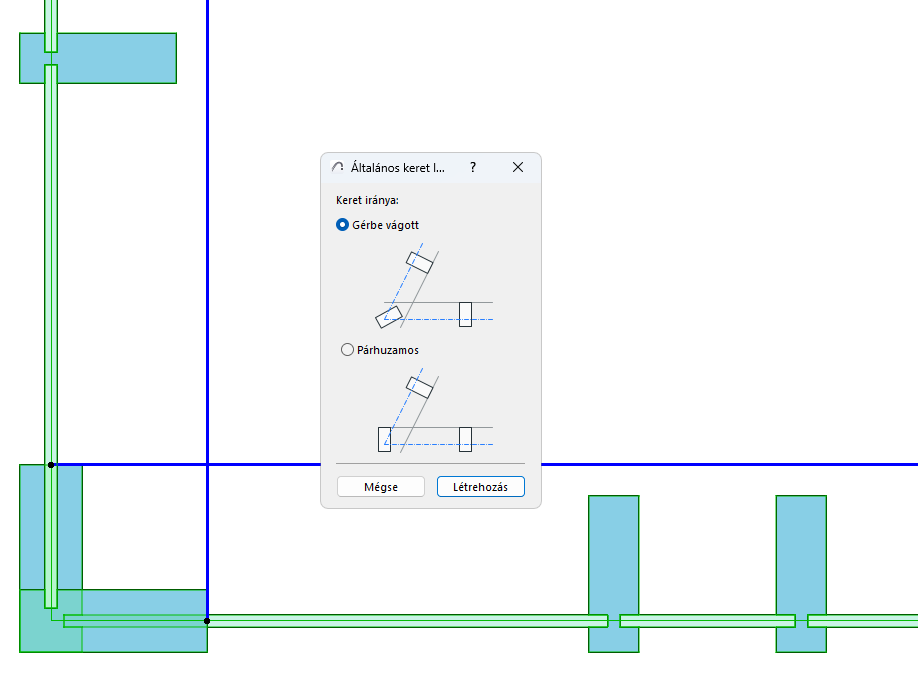

3. Adja meg az általános kerethez használni kívánt tájolást (gérbe vágott vagy meglévő kerettel párhuzamos).





4. Ennek eredményeképpen az első kiválasztott csatlakozó keret az alapértelmezett sarokkeretté, a másik pedig láthatatlan keretté alakul át.





Megjegyzések a Közös Keretekről

• Ez a parancs nem hoz létre kapcsolatot a Függönyfalak között (azok külön mozgathatók vagy szerkeszthetők). Ha két egymás melletti függönyfalból álló egységes elemre van szüksége, jobb, ha a Láncolt geometria módszert használja, és ezeket az elemeket egy lépésben hozza létre, hogy egyetlen épületrészként kezelhesse őket.
• Vegye figyelembe, hogy közös kereteket csak a függönyfal Alapfelületeinek közös csomópontjain lehet létrehozni, nem pedig a referencia vonalak közös csomópontjain, amelyek általában az alapfelületekhez képest eltolva helyezkednek el. A fenti képeken a referencia vonalak kék, az alapfelületek pedig zöld színűek.

  Lásd Függönyfal-összetevők.

• Ez a parancs a Függönyfalakhoz meghatározott alapértelmezett Sarokkeretet helyezi el. A parancs használata előtt állítsa be ezt az alapértelmezett Sarokkeret komponenst.





• A Sarokkeret komponens bármikor megváltoztatható a Szerkesztés módban.
