Lépcső fordulótípusa
Adja meg a lépcső fordulótípusát (Pihenő vagy Húzás) a Lépcső beállításoknál a további beállításokkal együtt.
A program minden fordulóba – bármely két lépcsőkar-szakasz közé – lehelyezi a kijelölt fordulótípust (azaz minden pontra, amelyet kattintással kijelöl a lépcső alapvonalának rajzolásakor). Így az összes forduló ugyanazokkal a beállításokkal rendelkezik. A lehelyezett lépcső esetén minden fordulótípus külön-külön szabható testre.
Lásd Lépcső fordulótípusának módosítása, lentebb.
Válassza ki a teljes lépcsőre érvényes fordulótípust a Lépcső beállításoknál vagy az Infótáblán.

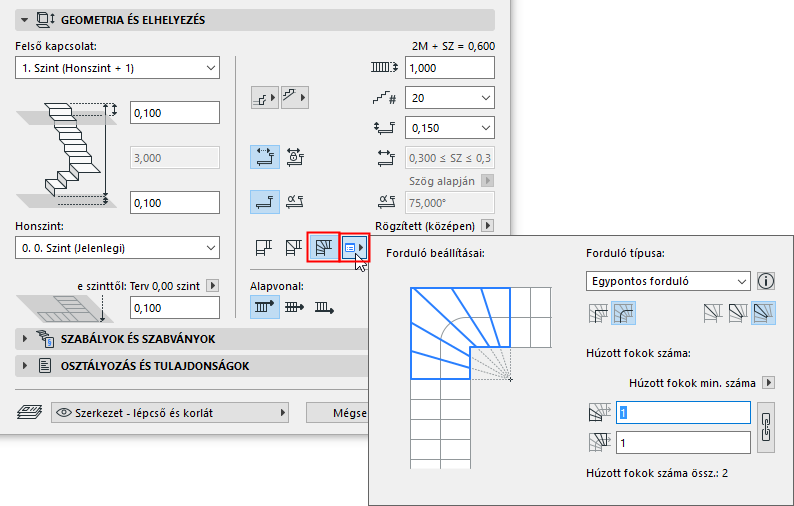

Az egyes típusok speciális beállításainak módosításához kattintson az előugró ablakra. Az egyes fordulótípusok különböző beállításokkal rendelkeznek:
Húzott, egyforma szögekkel: osztási mód

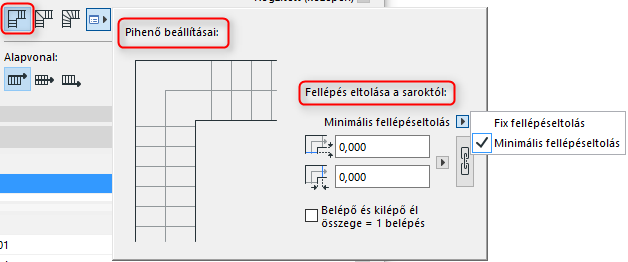

Pihenő beállításai
Fellépés eltolása a saroktól
- Adja meg a pihenő saroktól számított eltolását (állandó vagy minimális). (Ha a Minimális lehetőséget választja, a programnak lesz némi mozgástere az eltolás növeléséhez, ha az a lépcső beviteli geometriája miatt szükséges.)
- Adja meg az eltolási értékeket a pihenő belépő és kilépő éléhez.
- Szimmetrikus pihenő készítéséhez kattintson a lánc ikonra (azonos eltolás mindkét végen).

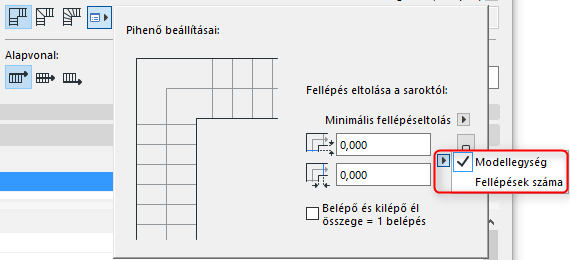

- Az eltolási érték Modell egységek vagy adott számú Karok formájában adható meg.

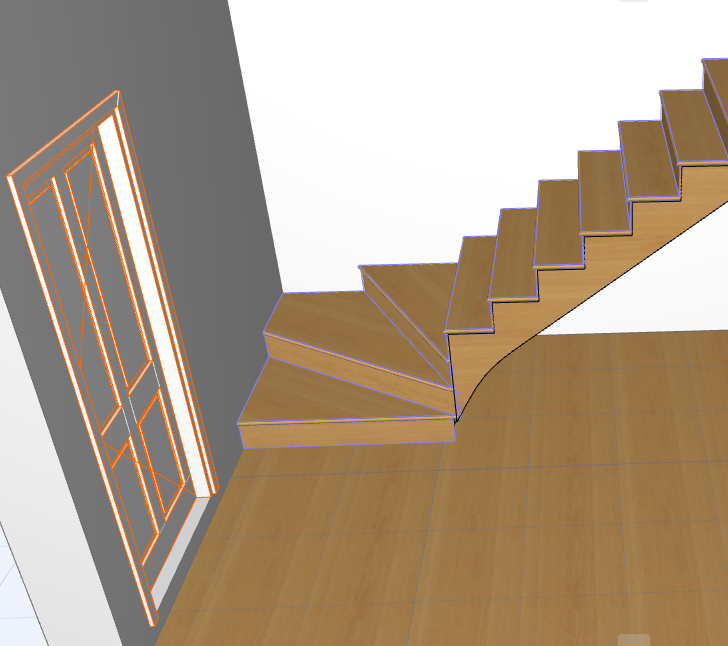

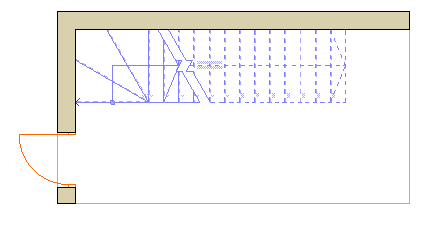

Húzott, egyforma szögekkel: osztási mód

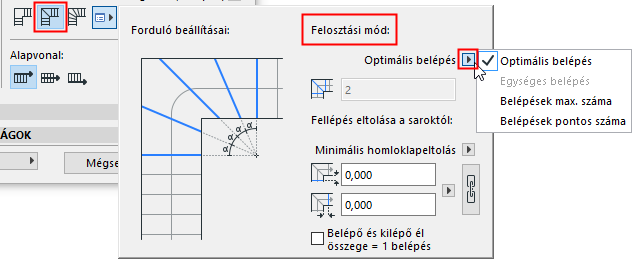

Osztási mód beállítása
Válasszon egy eszközt a forduló felosztásához:
- Optimális karszélesség: A program automatikusan meghatározza azt a karszélességet a húzott fordulóhoz, amely a lehető legközelebb esik az egyenes lépcsőkar szélességéhez.
- Karok maximális száma: A program automatikusan beilleszti a fordulóba a karok maximális számát, az aktuális lépcsőbeállításoknak megfelelően.
- Karok rögzített száma: Adja meg a lenti mezőben a fordulóosztások rögzített számát. A húzás felosztása ennek megfelelően történik majd, a Lépcső beállításoknál megadott szabályoktól függetlenül.
A pihenőhöz hasonlóan adja meg a homloklap eltolásait a húzás mindkét végénél rögzített vagy minimális érték segítségével.
Forduló egyenlő belépésekkel
Az egyenlő belépés azt jelenti, hogy a lépcső összes belépése egyforma, mind az egyenes, mind a húzott lépcsőfokoknál.
- A lépcsőn belül az egyenlő karú húzások ugyanazt a húzástípust használják (pl. mindegyik „Kétpontos” forduló).
- Bármely egyenlő belépésű húzásnál eltolható a számított járóvonal, ami hatással van a belépés mélységére. Lásd Járóvonal eltolása a fordulón (egyenlő belépésű húzás esetén)
- Bármely egyenlő belépésű húzásnál megadható, hogy a járóvonal egyenes vagy íves legyen-e.
Válasszon a négy egyenlő belépésű húzási típus közül. Ezek felépítése eltérő. Az egyes típusok működését megtekintheti a párbeszédpanelen lévő ábrákon.
További ábrák és leírások itt találhatók:
Fordulótípus és Szakasz típusa
A lépcső szakaszai – és nemcsak a fordulók – meghatározhatók pihenőként vagy húzott lépcsőfokként (illetve karként). A szakasz típusa nem a Lépcső beállításoknál, hanem menet közben, a lépcső rajzolásakor adható meg.
Lásd Lépcső szakasz típusa.
Ezek a szakaszmeghatározások a Lépcső beállításoknál megadott fordulótípusoktól eltérő típusokat eredményezhetnek.
A Fordulótípus beállításai – adott szakaszra vagy fordulóra vonatkozóan – minden esetben módosíthatók a lépcső megrajzolása után is.
Lásd lent.

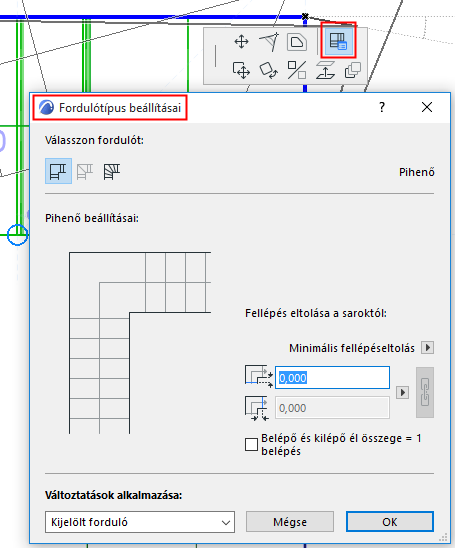

Lépcső fordulótípusának módosítása
A lehelyezett lépcső esetén bármelyik forduló esetén módosíthatók a fordulótípusra vonatkozó beállítások a mozgó palettán.
- Válassza ki a lépcsőt az alaprajzon.
- Kattintson egy fordulási pontra, majd a mozgó palettán kattintson a Fordulótípus beállításai lehetőségre.
- A megnyíló párbeszédpanelen válassza ki a kívánt fordulótípust és a megfelelő beállításokat.
Változások alkalmazása: a legördülő ablakban kijelölhető a forduló, amelyre előzőleg kattintott, vagy akár a lépcső összes fordulója.
