Lépcsőkar és pihenő szerkezet pofagerendával

Ez az oldal akkor látható a Lépcső beállítások fastruktúrájában,

ha a Kar vagy Pihenő szerkezeténél a Csak pofagerendák lehetőség van beállítva, vagy
ha a lépcsőnél van olyan lépcsőkar-szerkezet, amely pofagerendákat használ
Lásd Szerkezet típusának beállítása.

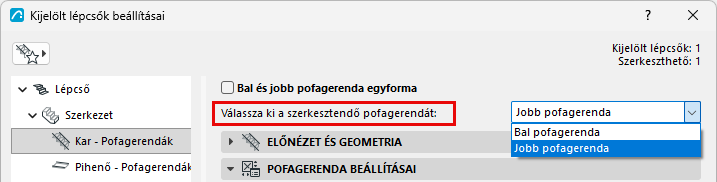

Válassza ki a szerkesztendő pofagerendát

Módosítsa a bal és jobb oldali pofagerendát külön-külön, tetszés szerint.

Bekapcsolható a Bal és jobb pofagerenda egyforma lehetőség is, ha a két pofagerendánál azonos beállításokat kíván alkalmazni.

Note:

A pofagerenda jellemzőit a lépcsőkarhoz és a pihenőhöz külön-külön kell megadni.
A Csatlakozás és Vég beállítások az „egyforma” beállításoknál találhatók. Ha egyforma pofagerendákat kíván használni, de eltérő csatlakozásokkal (pl. a pihenőhöz), ne jelölje be az Egyforma négyzetet.

Előnézet és geometria

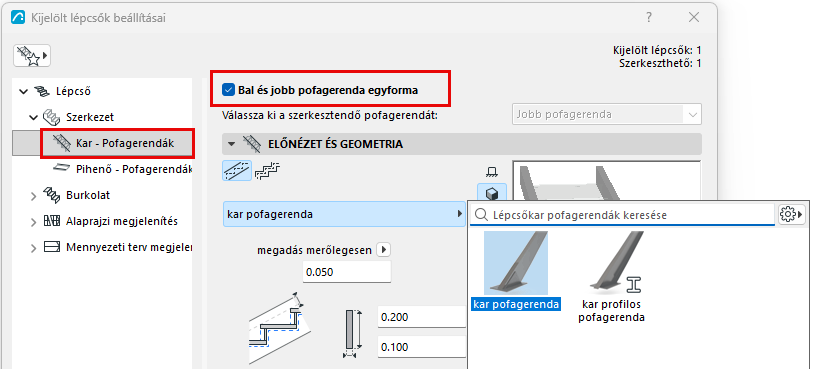

Válasszon egy GDL összetevőt az előugró ablakban a pofagerendához.

Megjegyzés: a nyitott pofagerenda gerendaként elérhető. Válasszon ki a Szerkezet oldalon egy gerendát Lépcsőkar szerkezeteként, majd válassza a Nyitott pofagerenda összetevőt a Gerenda szerkezetű kar pontból.

Lásd Nyitott pofagerenda használata (gerenda szerkezetű lépcsőkar).

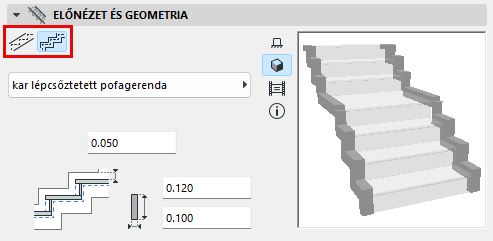

Kar pofagerendája esetén: adja meg a pofagerenda formáját (lapos vagy lépcsős).

Zárólemezek hozzáadása

A lépcső tetejére és/vagy aljára (kar pofagerendája esetén), illetve a Kezdő végpontra és/vagy a Záró végpontra (pihenő pofagerendája esetén) zárólemezek helyezhetők.

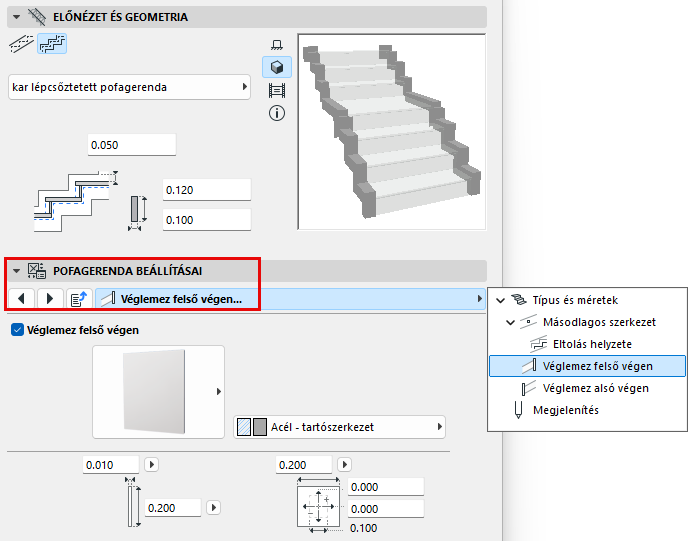

A választott pofagerenda beállításai az alábbi panelen láthatók.

Összetevők meghatározása Mag/Burkolat/Egyéb típusúként

A Beállítások párbeszédablak Megjelenítés szakaszában: állítsa be az összetevőket Mag/Burkolat/Egyéb típusúként. (Az elemek külön-külön történő beállításához törölje az „Egységes összetevőtípusok” jelölőnégyzet jelölését.)

Ha ilyen módon határozza meg az összetevőtípusokat, az lehetővé teszi a megjelenítésük vezérlését a Részleges szerkezetmegjelenítés segítségével. Például a csak szerkezetet tartalmazó koordinációs nézetek megjelenítéséhez válassza a „Csak a mag” lehetőséget a nézet Részleges szerkezetmegjelenítés beállításaként. Ezzel elrejti a „Burkolat” vagy „Egyéb” típusúként meghatározott lépcsőösszetevőket.

A lépcsőösszetevők részleges szerkezetmegjelenítése a 3D modellen alapuló nézetekben (pl. Metszetekben) támogatott. Az Alaprajzokon és az Álmennyezeti terveken a lépcsők alaprajzi jelként jelennek meg, és a Részleges szerkezetmegjelenítés nincs rájuk hatással.

Megjegyzés: A profilösszetevők típusát a Profilkezelőben állíthatja be.

Profilos pofagerenda: különleges beállítások

A profilos pofagerenda tükrözhető: például elhelyezhet tükrözött Z alakú profilos pofagerendákat a lépcső mindkét oldalára.

Z alakú profilos pofagerendák – tükrözve

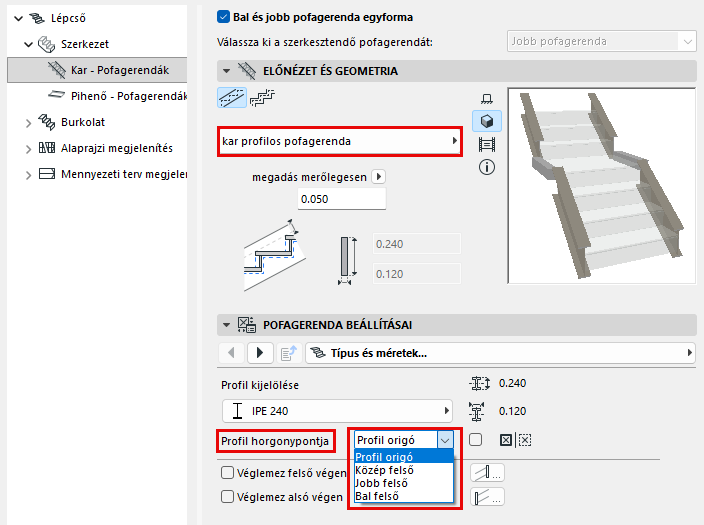

Az előugró panelen állítsa be a profil horgonypontját (alapértelmezés szerint ez a pont a Profil origó).
Fontos: Ha a Profil origót használja horgonypontként, a megfelelő csatlakozások érdekében ügyeljen, hogy a Profil origó a profil tetejéhez legyen hozzáadva. (A horgonypont az előugró ablakban elérhető „Felső” helyzetekbe is helyezhető.)

Húzott lépcső pofagerendákkal

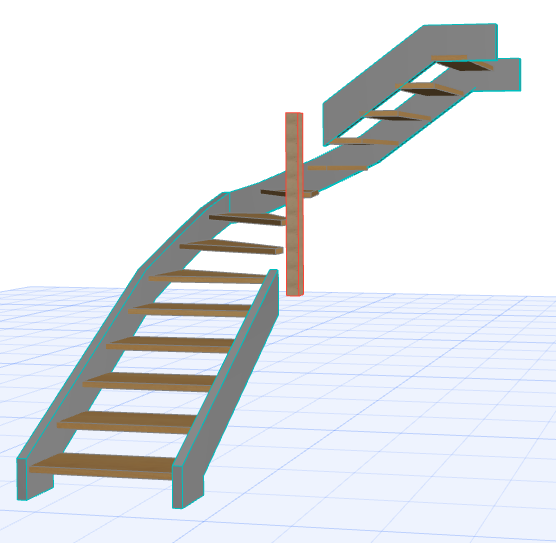

Ha egy húzott karú lépcső mindkét oldalán található pofagerenda, a belső pofagerenda nem követheti automatikusan a meredeken emelkedő lépcső geometriáját. Ilyen esetben a program törli a belső pofagerenda csatlakozását, és a felhasználó kézzel állíthatja be azt.

(A lépcső belsejénél lévő oszlop különálló elem.)

Válassza ki a lépcsőt a 3D ablakban és indítsa el a Szerkesztő módot.
Jelölje ki a szétkapcsolt pofagerenda mindkét végét, és a szerkesztési pontok segítségével húzza azokat a megfelelő helyre.

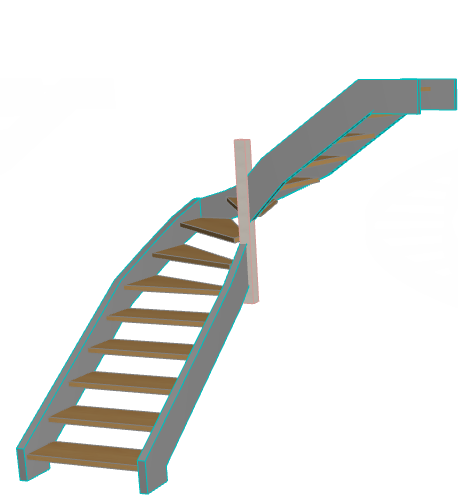

Ekkor a pofagerendák helyzete megfelelő.
