Gerenda szerkezetű lépcsőkar

Ezek a beállítások akkor elérhetők, ha a karhoz a gerenda szerkezettípust állítja be.

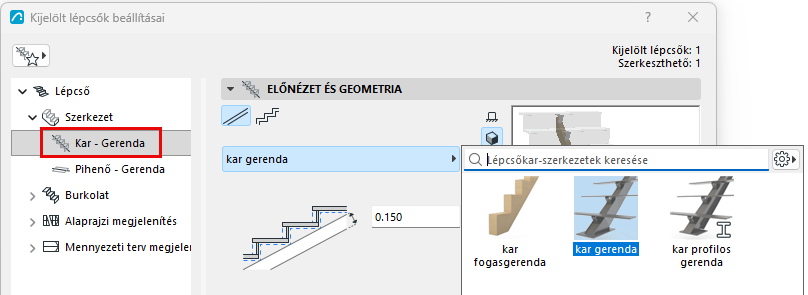

A gerendaszerkezetek GDL elemek: az előugró ablakban kiválaszthatja azt az összetevőt, amely a lépcsőt megtámasztó gerendaként szolgál majd.

Az elérhető összetevők: általános gerenda, profilos gerenda, nyitott pofagerenda (lásd lent).

A részleteket lásd: Egyedi alárendelt elemek lépcsőkhöz és korlátokhoz.

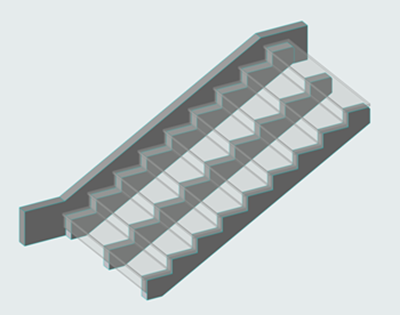

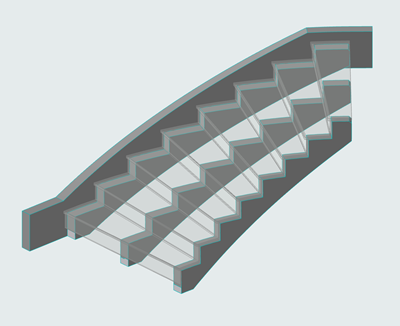

Nyitott pofagerenda használata (gerenda szerkezetű lépcsőkar)

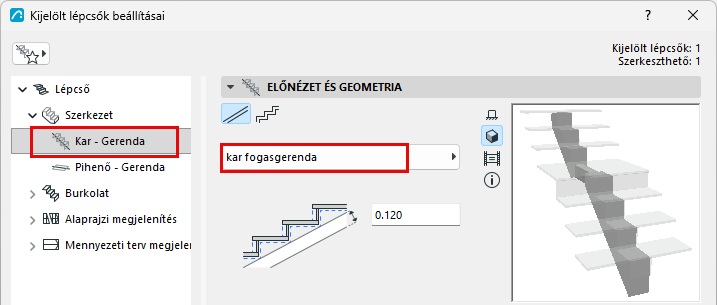

A „Nyitott pofagerenda” szerkezet a Gerenda – Kar összetevő előugró listában választható ki.

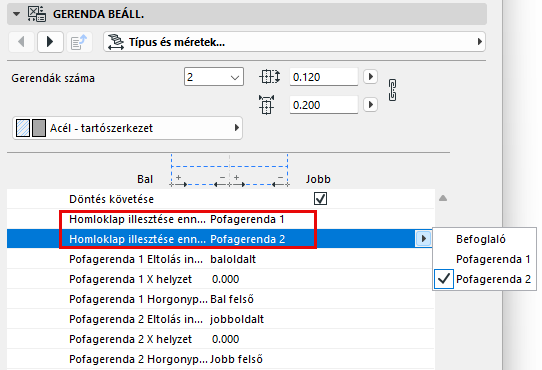

A pofagerendák helyének meghatározásához használja a Gerenda összetevő beállításait. A beállításokkal a homloklap szélessége a pofagerendákhoz (ha el vannak tolva) vagy a lépcső határvonalához igazítható.

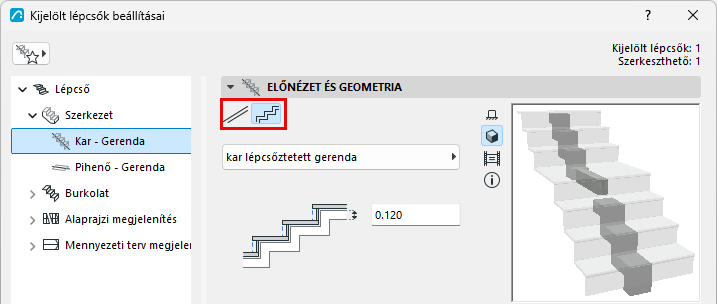

Forma kiválasztása

A Gerenda szerkezetű lépcsőkar beállításainál válassza a Gerenda szerkezet formát: lapos és lépcsős változat is elérhető. Profil összetevők is választhatók.

Adja meg lent a gerenda vastagságát. Tekintse meg a visszajelzést az Előnézet ablakban.

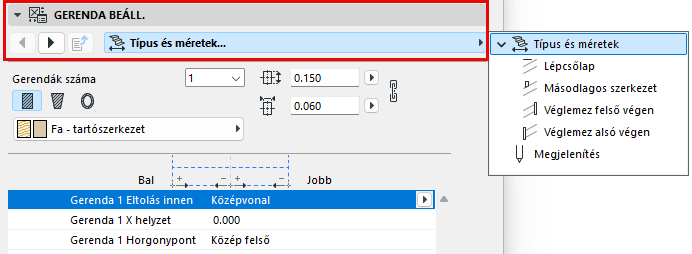

Gerenda beállításai

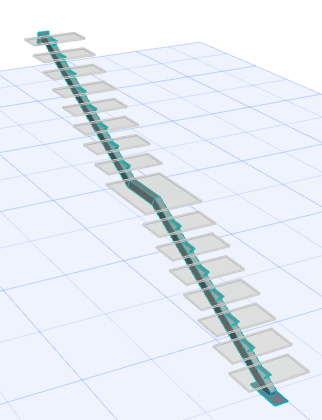

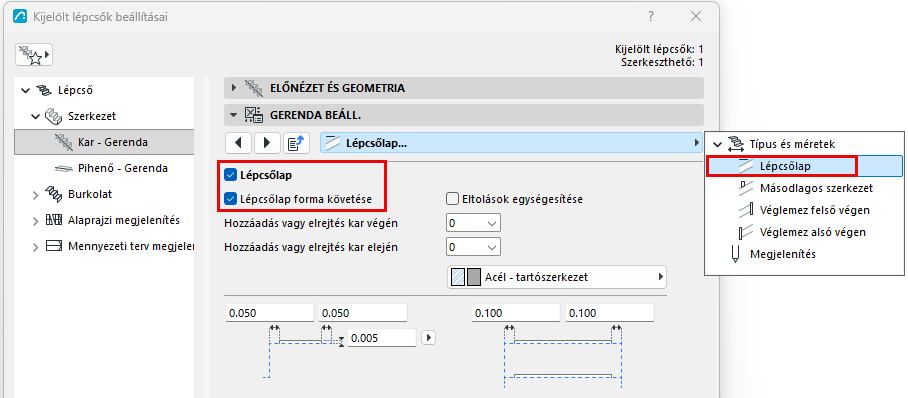

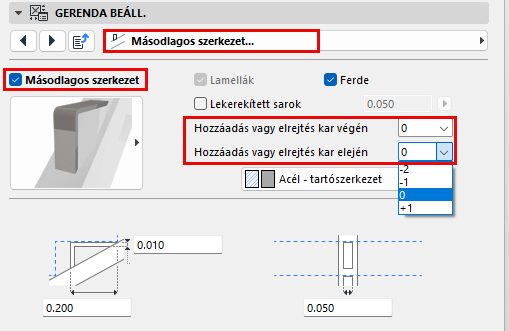

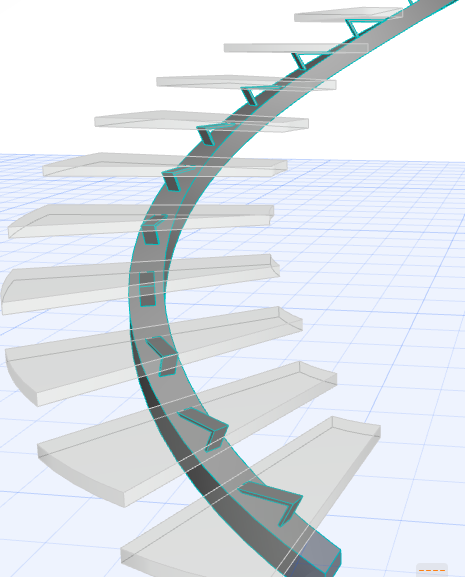

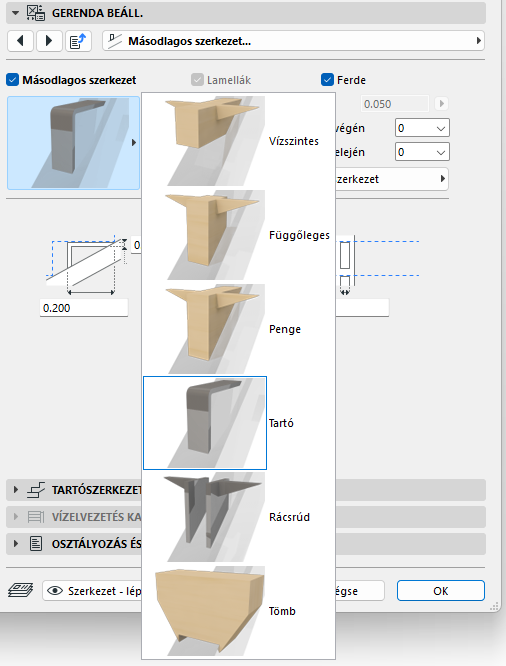

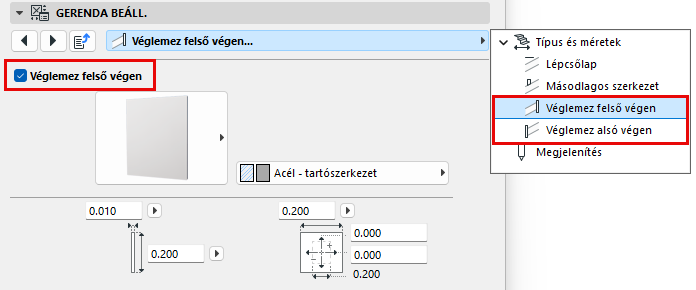

Ezen a panelen (és a fülein) adhatók meg a Gerenda összetevő beállításai.

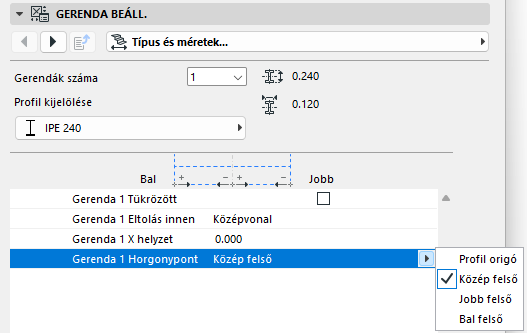

Gerenda horgonypontja

A horgonypont a gerenda tetején található. Az elérhető opciók: fent balra, fent középen és fent jobbra.

Fontos: A profilos gerendával való megfelelő csatlakozások biztosítása érdekében ügyeljen arra, hogy a Profil origó a profil tetejéhez legyen hozzáadva.

Lásd még Profilos pofagerenda: különleges beállítások .

A profil meghatározásához lásd: Profil origója a Profilszerkesztő ablakban.

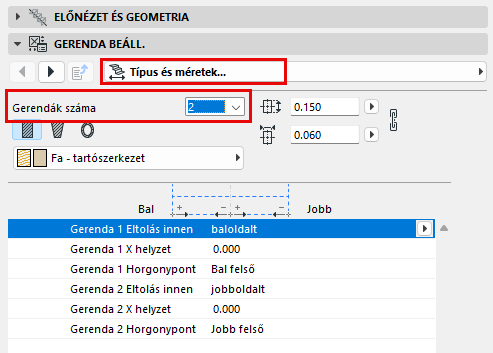

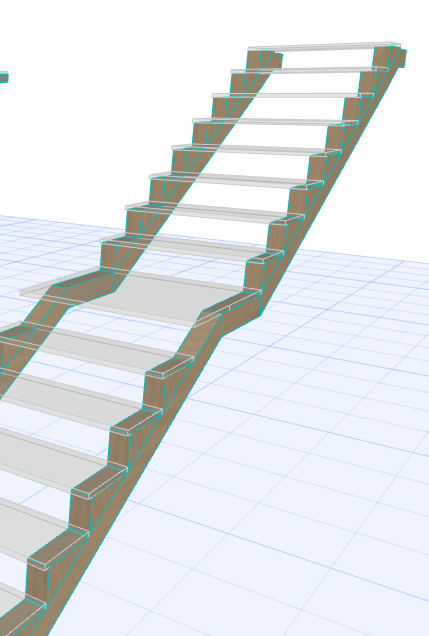

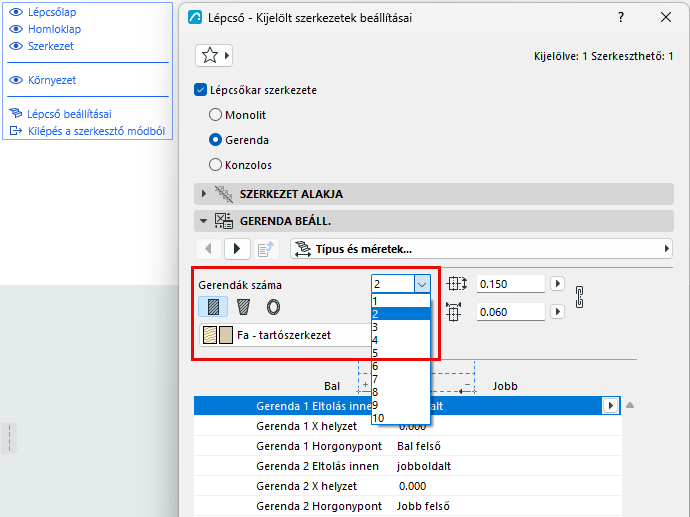

Gerendák számának beállítása

Ezzel a vezérlővel (A Gerenda beállításai Stílus és méretek lapján) több (akár 10) gerenda adható hozzá, melyek a lépcső megtámasztására szolgálnak majd a lépcsőkaroknál.

Megjegyzés:

A gerendák számát mind a kar, mind a pihenő esetén meg kell adni (az egyes Beállítások oldalakon).
Szerkesztő módban tetszőleges számú gerenda adható meg a karonként és pihenőnként.

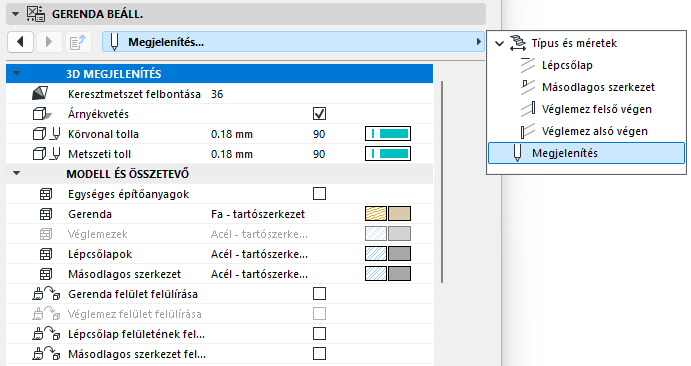

Gerenda jellemzői és ábrázolása

A Gerenda összetevőtől függően adja meg az építőanyagot, és/vagy válasszon profilt. Szükség esetén módosítsa az értékeit.

Note:

A gerenda jellemzőit a lépcsőkarhoz és a pihenőhöz külön-külön kell megadni.
Az „Építőanyagok egységesítése” jelölőnégyzet segítségével a felsorolt Gerenda összetevőkhöz (pl. gerenda, zárólemezek, másodlagos megtámasztás) ugyanaz az építőanyag rendelhető.

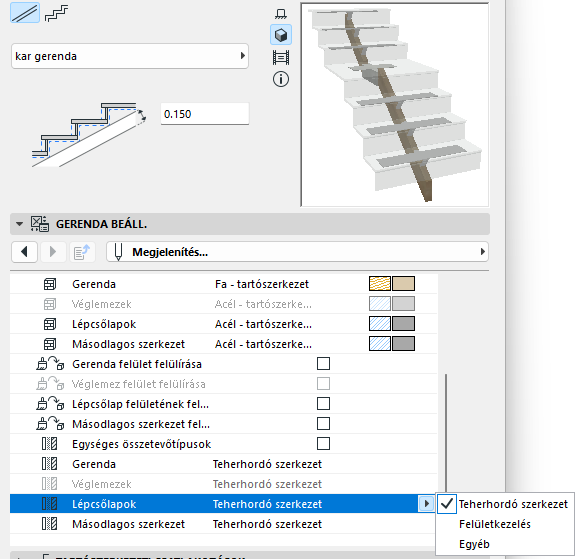

Összetevők meghatározása Mag/Burkolat/Egyéb típusúként

A Beállítások párbeszédablak Megjelenítés szakaszában: állítsa be az összetevőket Mag/Burkolat/Egyéb típusúként. (Az elemek külön-külön történő beállításához törölje az „Egységes összetevőtípusok” jelölőnégyzet jelölését.)

Ha ilyen módon határozza meg az összetevőtípusokat, az lehetővé teszi a megjelenítésük vezérlését a Részleges szerkezetmegjelenítés segítségével. Például a csak szerkezetet tartalmazó koordinációs nézetek megjelenítéséhez válassza a „Csak a mag” lehetőséget a nézet Részleges szerkezetmegjelenítés beállításaként. Ezzel elrejti a „Burkolat” vagy „Egyéb” típusúként meghatározott lépcsőösszetevőket.

A lépcsőösszetevők részleges szerkezetmegjelenítése a 3D modellen alapuló nézetekben (pl. Metszetekben) támogatott. Az Alaprajzokon és az Álmennyezeti terveken a lépcsők alaprajzi jelként jelennek meg, és a Részleges szerkezetmegjelenítés nincs rájuk hatással.

Megjegyzés: A profilösszetevők típusát a Profilkezelőben állíthatja be.
