Felső korlátrúd beállításai (Korlát eszköz)

Minden szakaszhoz egyetlen felső korlátrúd tartozik, amely a szakasz tetején található. A Felső korlátrúd magassága ennek megfelelően megegyezik a szakasz (a Szakasz beállításainál megadott) magasságával. Lásd Szakasz magassága és Függőleges eltolás .)

A Szakasz magassága nem módosítható a Felső korlátrúd beállításainál.

Egy teljes felső korlátrúd adható hozzá a szakaszhoz. (Lehelyezéséhez kattintson a plusz jelre.)

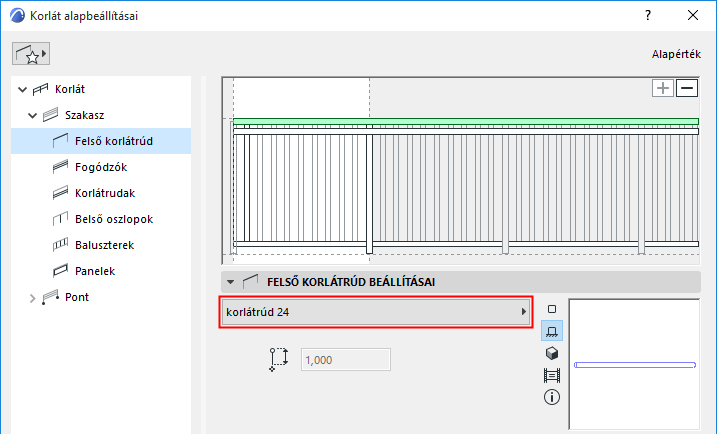

Válasszon ki egy GDL összetevőt felső korlátrúdként, vagy állítsa be a Láthatatlan opciót az előugró ablakban (ha nem kíván fizikai felső korlátrudat lehelyezni).

A GDL összetevő beállításai a lenti panelen adhatók meg. Lásd Korlátrúd elem beállításai (felső korlátrúd, fogódzó, korlátrúd)).

Ferde vagy dőlt korlát készítése szerkesztő módban

1. Szerkesztő módban jelölje ki a felső korlátrudat.

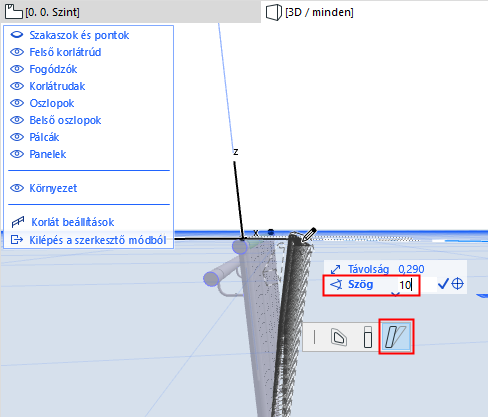

2. Alkalmazza a mozgó paletta Szög módosítása parancsát, és módosítsa a dőlésszöget grafikusan.

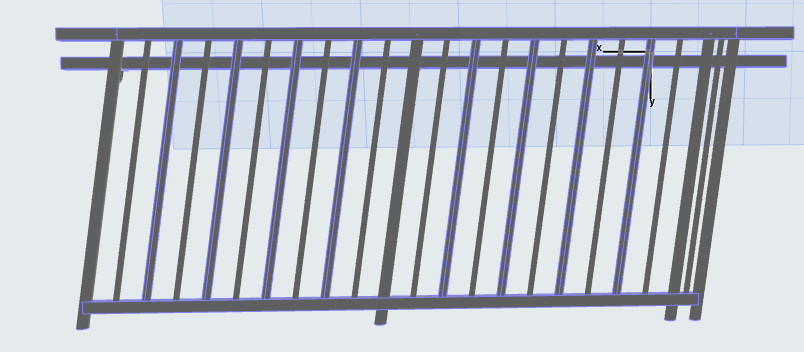

A teljes korlátszakasz követi a változást úgy, mintha a szakasz dőlésszögét módosítanánk.

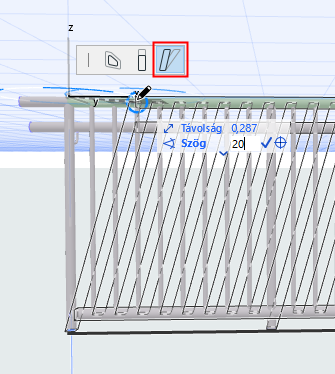

Ehhez hasonlóan a korlát grafikusan elferdíthető: jelölje ki a felső korlátrudat szerkesztő módban, és alkalmazza a Szög módosítása parancsot a függőleges szerkesztősík mentén.
