Korlátvégek (Felső korlátrúd, Fogódzó, Korlát)
Minden korláttípus (Felső korlátrúd, Fogódzó, hagyományos Korlátrúd) végén lehet egy vagy több Meghosszabbítás szakasz.

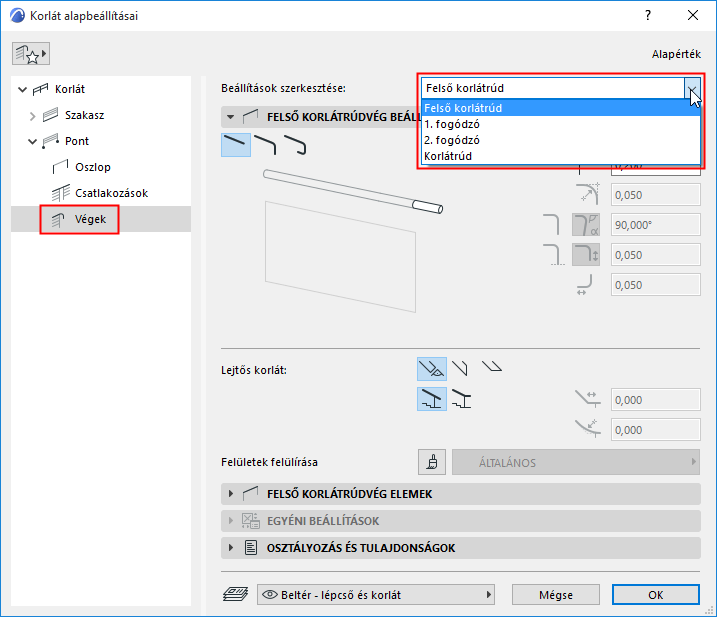

A Korlát beállítások Végek oldalán állítsa be a vég paramétereket minden egyes korláttípusnál külön-külön az előugró listában:

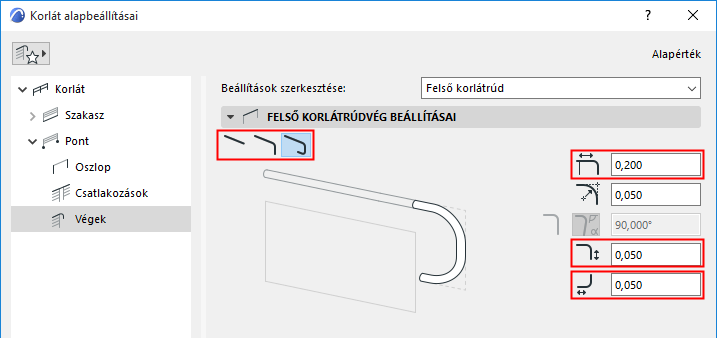

Korlátvég geometriájának meghatározása
A korlátvég része egy meghosszabbítás, amely lehet egyszerű egyenes Meghosszabbítás, Ív vagy Teljes visszafordulás.
Válassza ki a kívánt végződést a Végződés beállításainál. A meghosszabbítások hossza a jobb oldali mezőkben állítható be.
Note:
- Ha nem kíván végződést használni, a Meghosszabbítás hossza érték legyen 0.
- Az egyszerű korlátok esetén csak egyetlen toldás elérhető.
- Kettős fogódzók esetén: használjon egy negyedik opciót, amellyel a fogódzó az ellenkező oldalon lévő párjához csatlakoztatható.
Korlátvégek szerkesztése
A Korlát beállításainál megadott végződésbeállítások a korlát (Felső korlátrúd/Fogódzó) mindkét végére érvényesek, de mindkét végződés módosítható is szerkesztő módban.

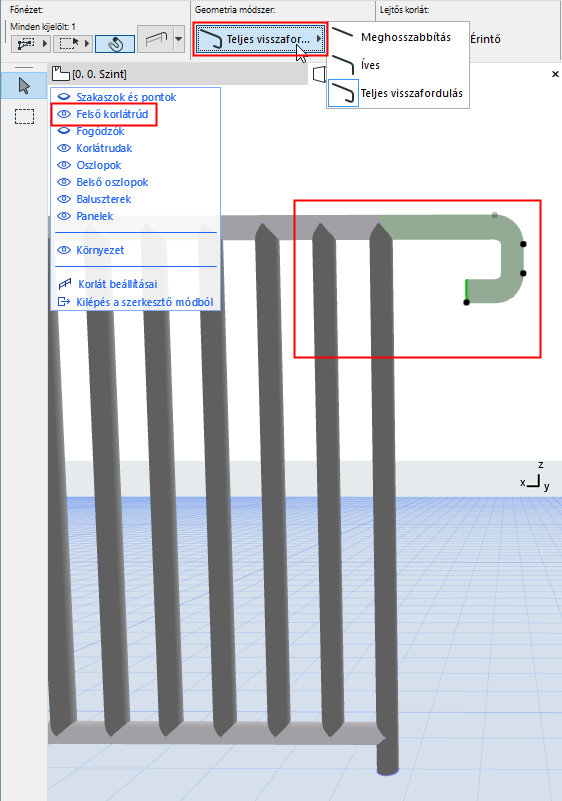

- Módosítsa a végződéseket grafikusan szerkesztő módban: a fogópontokkal szerkeszthető a kijelölt végződés meghosszabbításának hossza, sugara és/vagy szöge. Ha a csomópontnál több szerkesztési lehetőség elérhető, a Mozgó palettán a következő opciók láthatók:

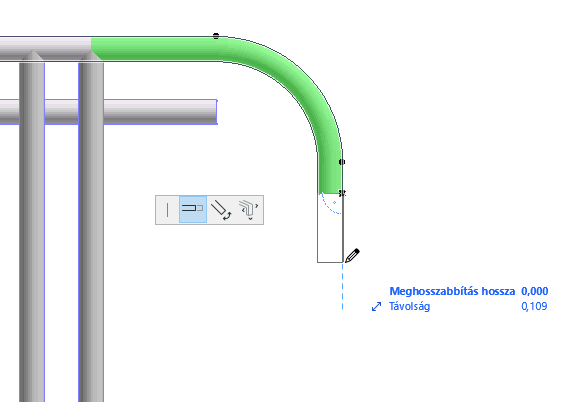

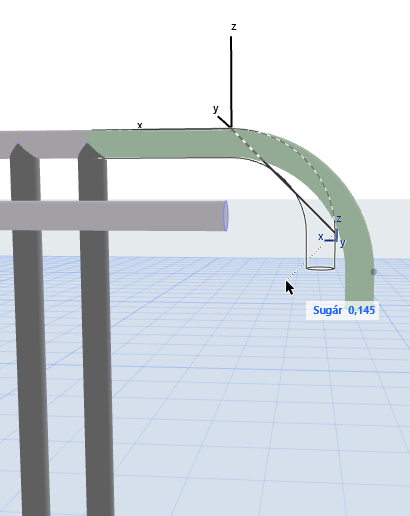

Korlátvégek grafikus szerkesztése 3D és Metszet nézetben
- Az Infótáblán és a Végződés beállításainál adhatók meg a kijelölt Korlátvég jellemzői.

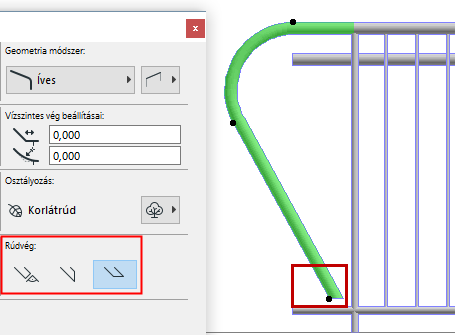

Lejtős korlát: végződés geometriája
Adja meg az Infótáblán vagy a Korlát beállításainál a végződés geometriáját a lejtős korlátra vonatkozóan: merőleges, függőleges vagy vízszintes.

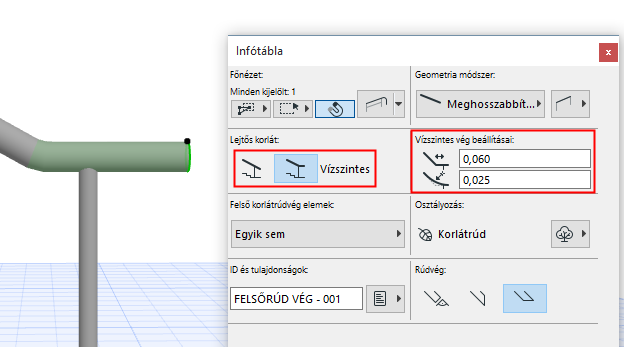

Lejtős korlátvég: Szakaszérintő vagy vízszintes
- Módosítsa ezt a beállítást, ha a lejtős korlátot vízszintes szakasszal kívánja zárni.
- Adja meg a hozzáadott szakasz hosszát, és opcionálisan a lekerekítést.
Felületek felülbírálása
A záró elem megjelenítése más felülettel.

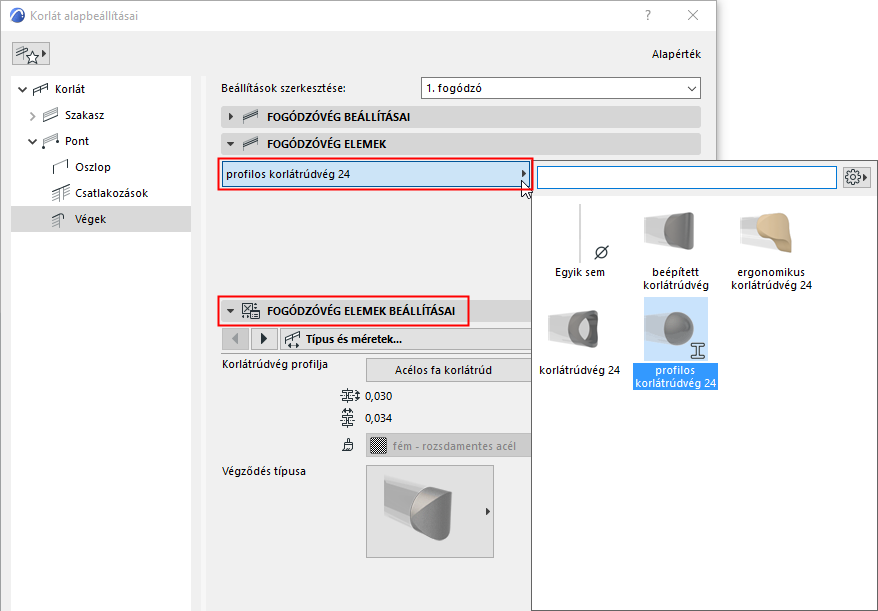

Végelem hozzáadása a korlátvéghez
A végelem a korlát meghosszabbítással létrejött szakaszára kerül.
