Fogódzó beállításai (Korlát eszköz)

A szakaszmintában legfeljebb két Fogódzó lehet. (Ezek megkettőzhetők, lásd lentebb: Kettős fogódzó használata.)

Fogódzó hozzáadásához vagy törléséhez használja a Mintaszerkesztőben lévő plusz és mínusz jelet.

Lásd még Összetevő hozzáadása a Mintaszerkesztőhöz.

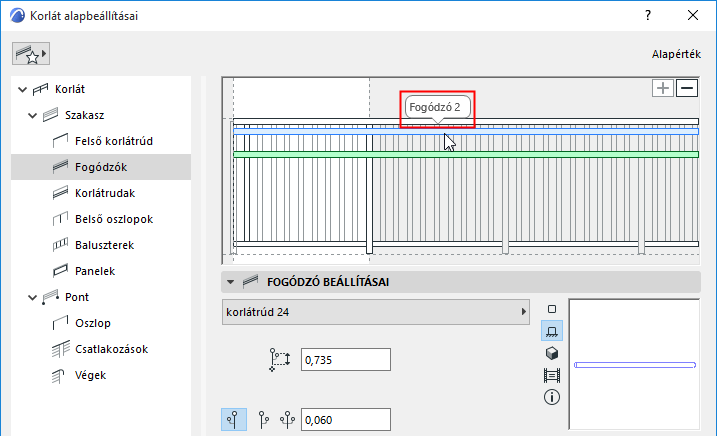

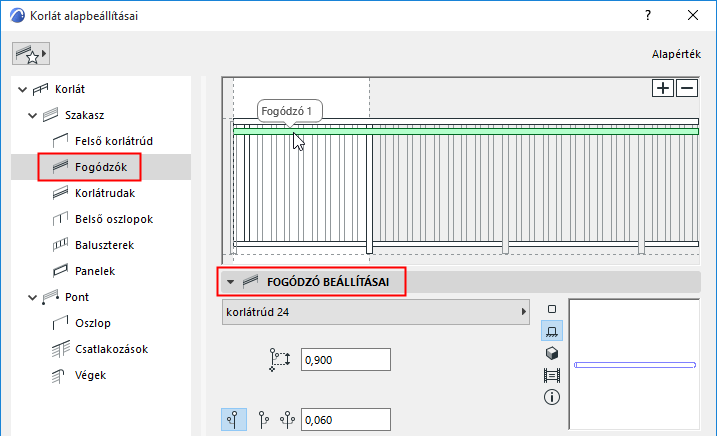

Állítsa be a Mintaszerkesztőben kiválasztott fogódzók mindegyikét a Fogódzó beállításainál:

• Válasszon ki egy GDL összetevőt fogódzóként.

  A GDL összetevő beállításai a lenti panelen adhatók meg. Lásd Korlátrúd elem beállításai (felső korlátrúd, fogódzó, korlátrúd)).

• Adja meg, hogy a fogódzó a korlát bal vagy jobb oldalára (a „bal” és a „jobb” irány a korlát rajzolási iránya szerint értelmezendő), illetve mindkét oldalra kerüljön-e (lásd lent).
• Vízszintes eltolás: adja meg a fogódzó(k) oldalirányú eltolását.

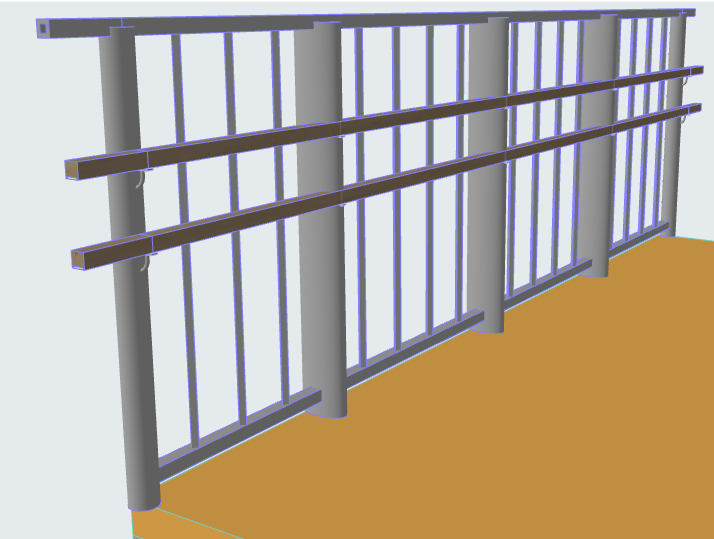

  1. Ábra Két fogódzó



Kettős fogódzó használata

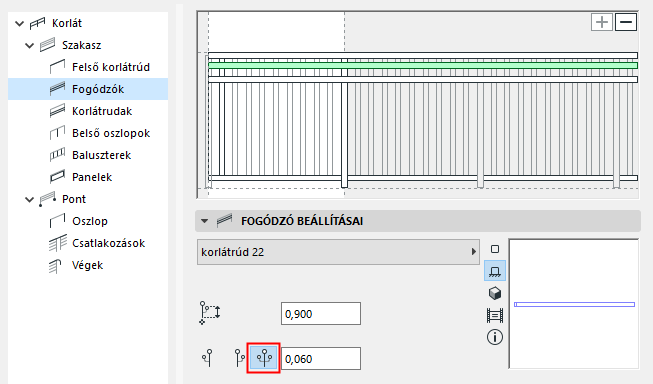

Mindkét fogódzóból létrehozható egy második példány a korlát másik oldalán, így összesen négy fizikai fogódzó jön létre. Ehhez válassza a „Mindkét oldalon” lehetőséget a Fogódzó beállításainál:

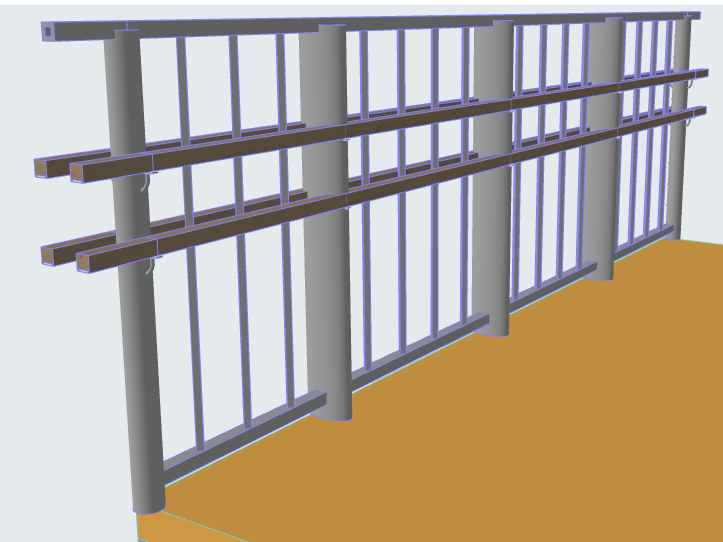

2. Ábra Két fogódzó megkettőzve

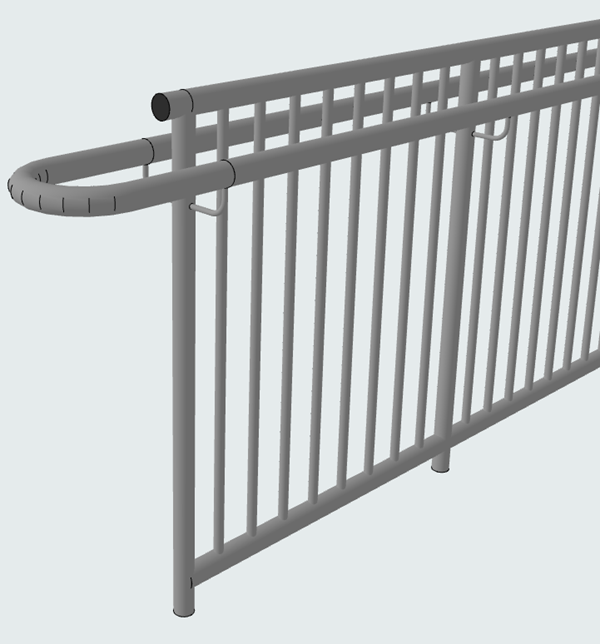

Kettős fogódzók végeinek összekapcsolása

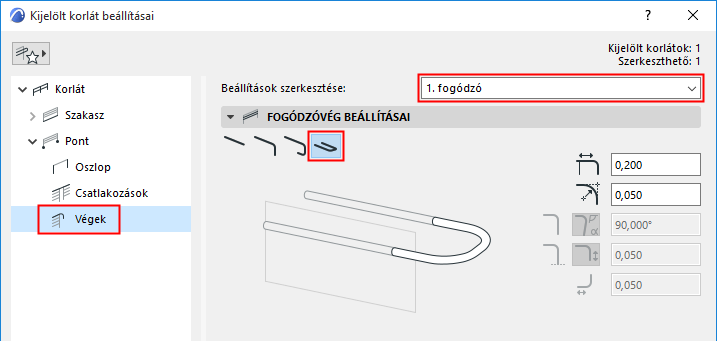

A kettős fogódzók végeinek összekapcsolásához használja a Korlát beállításai panel Végek oldalát:

Lásd még Korlátvégek (Felső korlátrúd, Fogódzó, Korlát).
