Megforgatott alakzat létrehozása

A megforgatott módszer használatával úgy hozhat létre alakzatot, hogy definiálja profilját (alapértelmezett formát vagy szabadkézi profilt), majd a profilt a tengelye körül elforgatja.

Aktiválja az Alakzat eszközt, és válassza ki a megforgatott geometria módszert.

Az Alaprajzon vagy Metszetben:

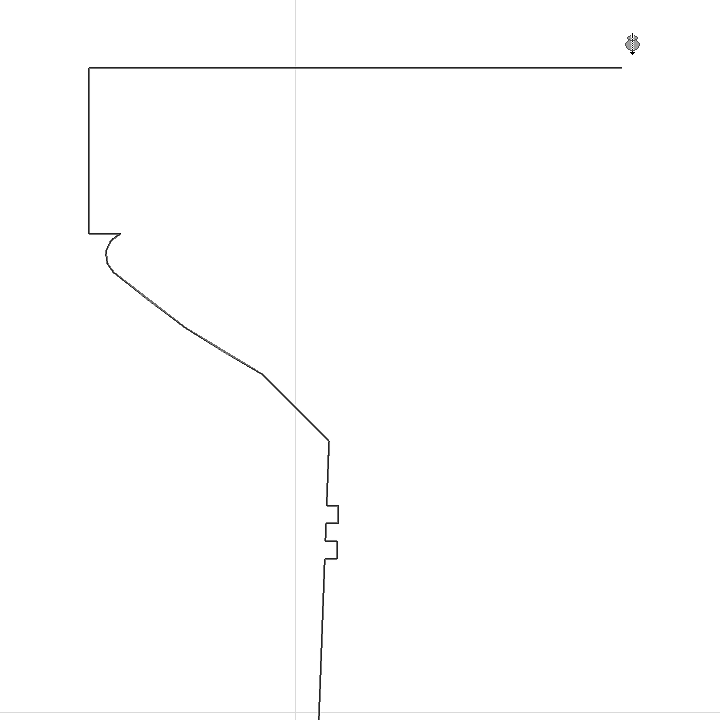

1. Rajzolja meg az alakzat profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal. (A létrejövő alakzat lapjainak száma megegyezik a poligon elmetszett elemeinek a számával.)
   Megjegyzés: A Varázspálca használatával bármilyen zárt poligont saját profilként követhet.
2. Kattintson kétszer a sokszögvonal vagy poligon befejezéséhez.





3. Kattintson kétszer a megforgatás tengelyének megrajzolásához.
4. A megjelenő párbeszédpanelen adja meg az alakzat megforgatásának szögét. A pozitív számok az alakzatot ön felé forgatják. A negatív számok az alakzatot öntől távolodó irányba forgatják.

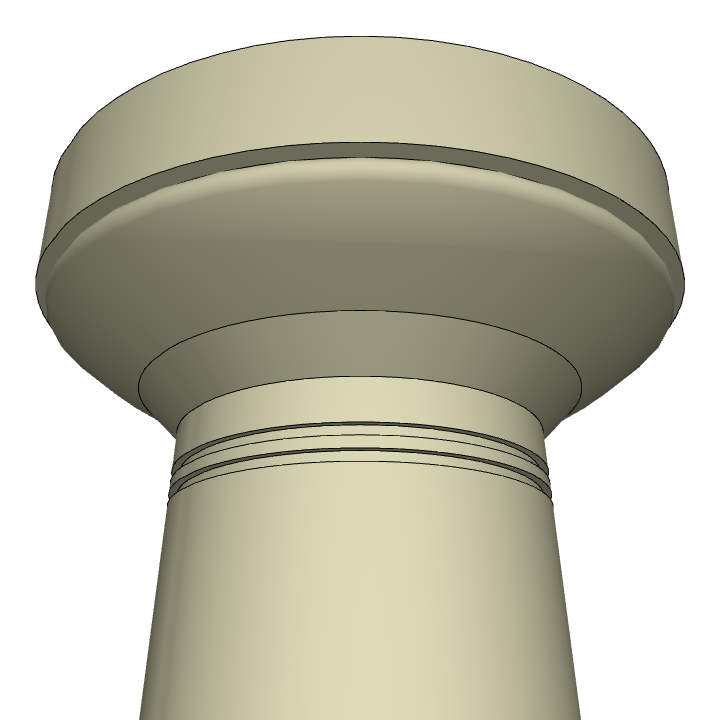

5. Kattintson az OK gombra az alakzatot befejezéséhez. Tekintse meg 3D-ben.





A 3D ablakban:

1. Válassza ki a beviteli síkot. Kattintson az alapértelmezett sík keresésére, vagy válasszon másik beviteli síkot a meglévő elemek, illetve a szerkesztősík vezérlői segítségével.

   Lásd Szerkesztősík áthelyezése.

   Ez az a sík, amelyre megrajzolja a profilt, majd annak forgatási tengelyét.

   Ha „üres területre” kattint, az alapértelmezett beviteli sík az Alakzat alapértelmezett beállításainál megadott alap magasságon van.

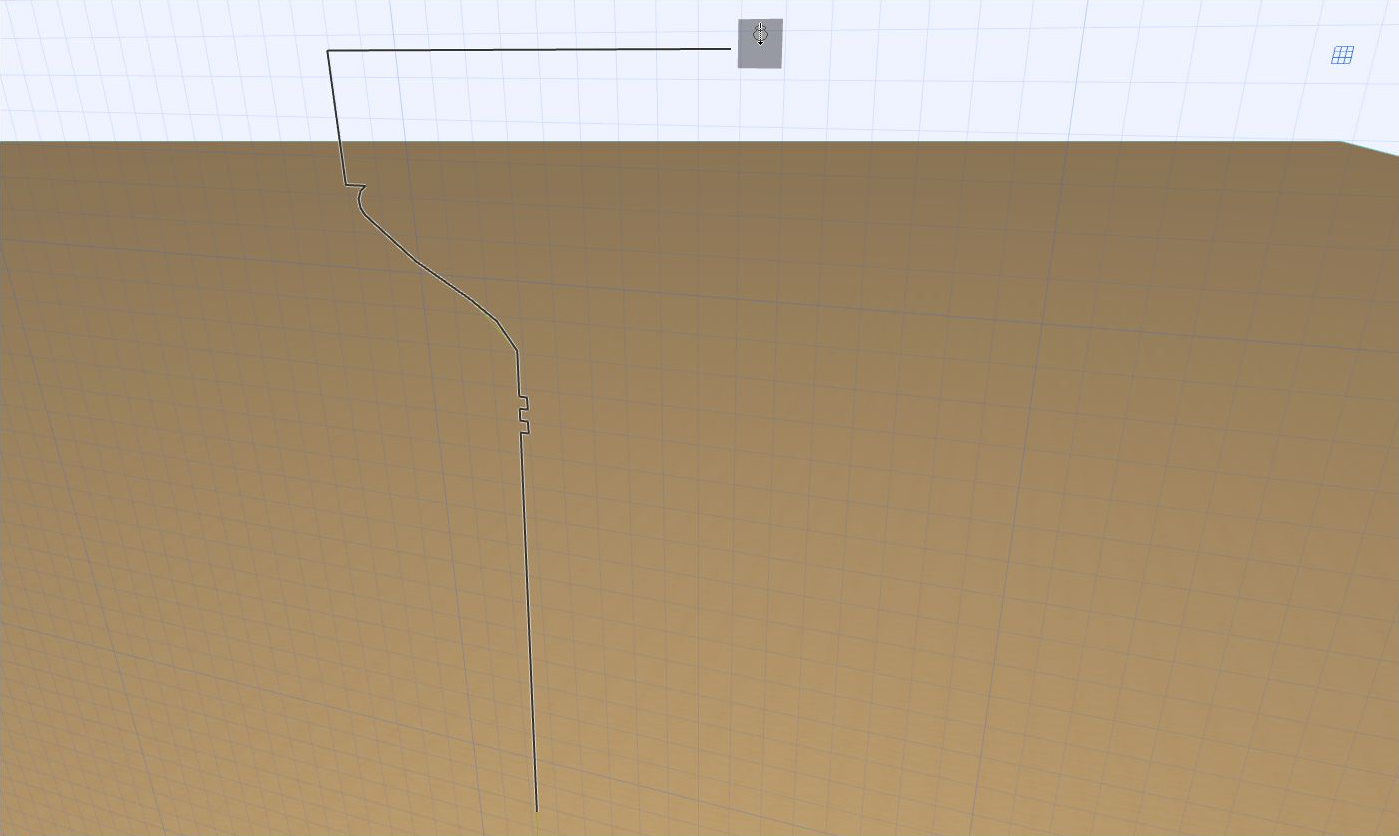

2. Rajzolja meg az alakzat profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal.
   Megjegyzés: A Varázspálca használatával bármilyen zárt poligont saját profilként követhet.





3. Fejezze be a poligont.
4. Kattintson kétszer a megforgatás tengelyének meghatározásához.

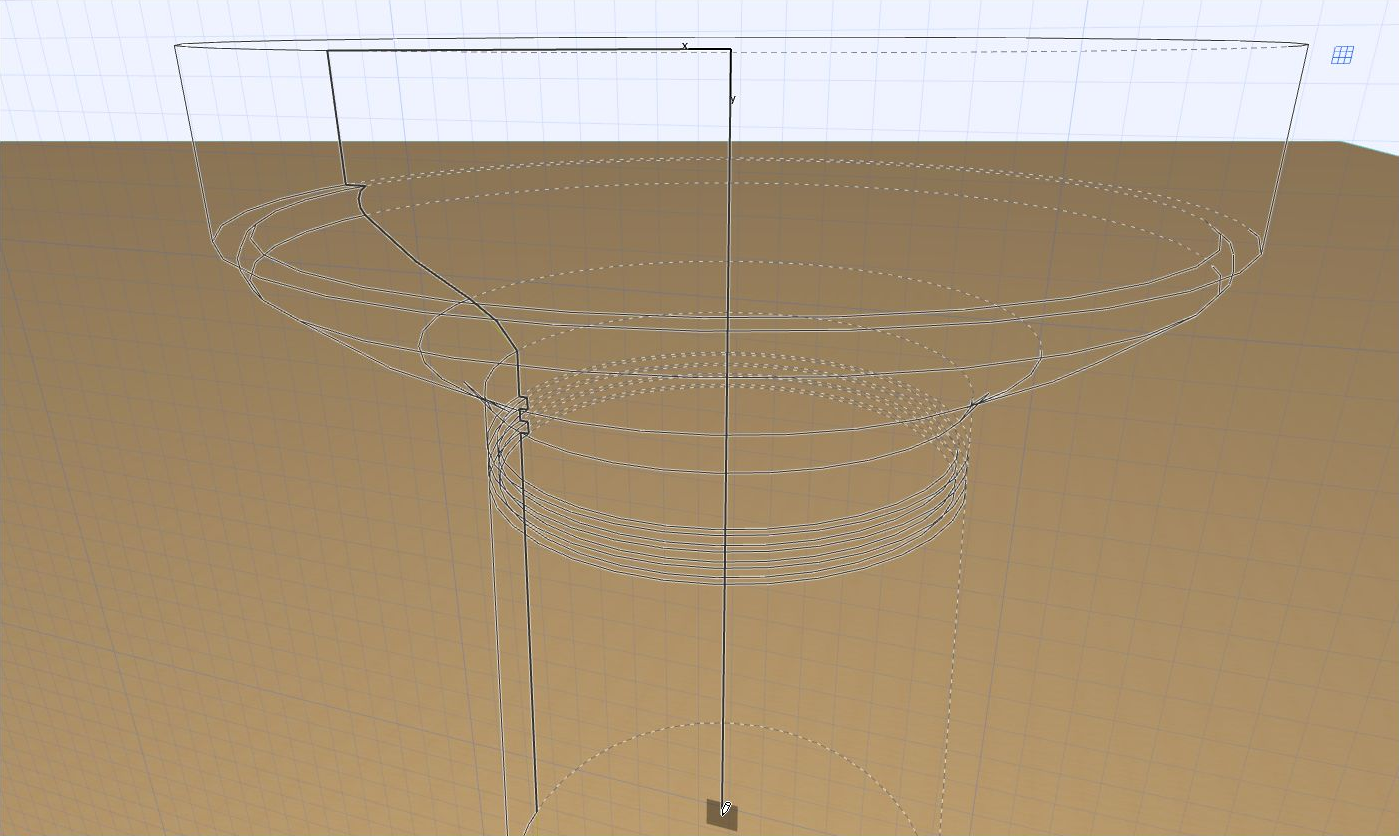

5. A megforgatási tengely befejezéséhez mozgassa a kurzort. (A 3D nézetben navigáljon úgy, hogy megtalálja a visszajelzés megtekintéséhez legalkalmasabb szöget.)

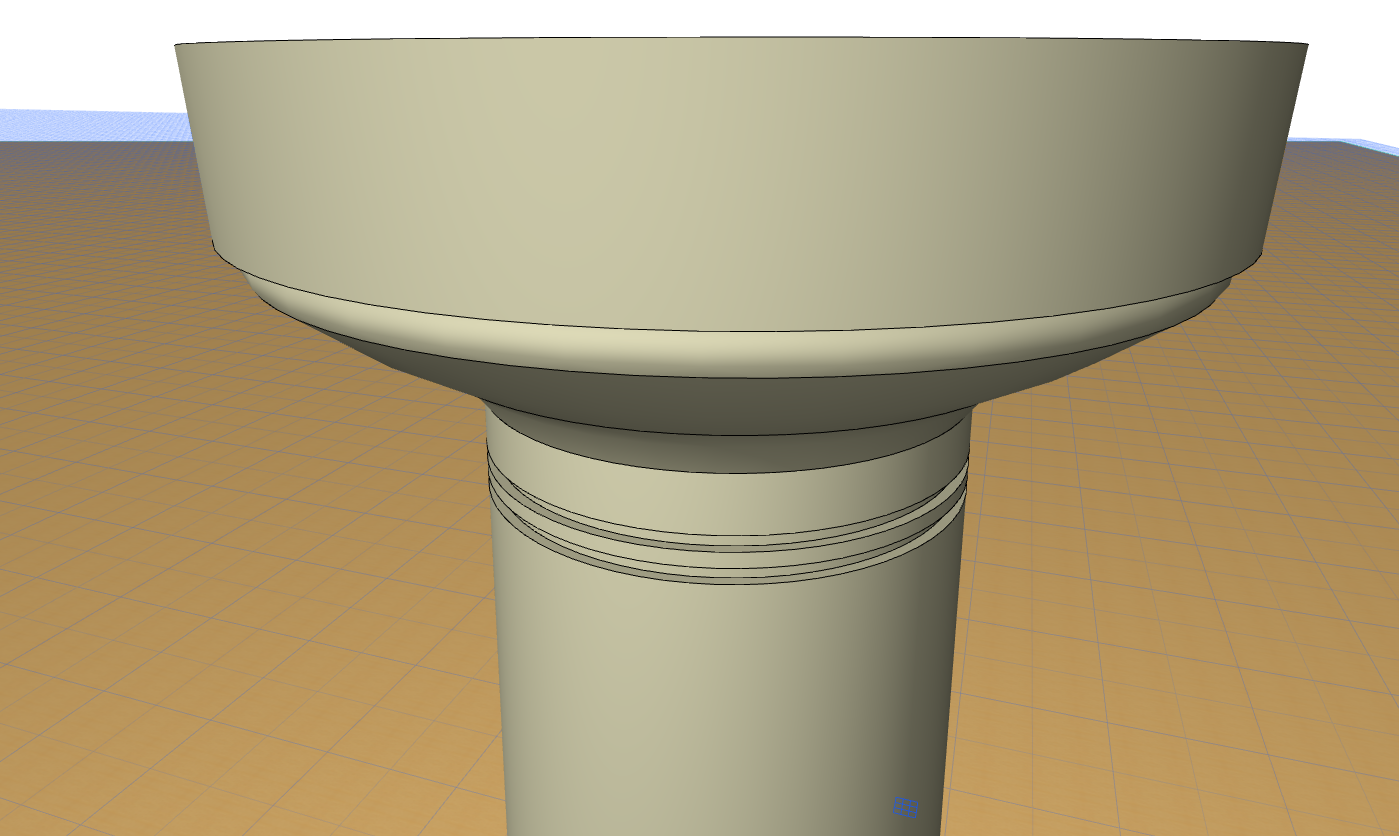

6. Az alakzat teljes.
