Téglalap alakú ajtók és ablakok mentése 3D modell elemekből

  1. Készítse el a kívánt ajtó vagy ablak 3D-s modelljét a tervben, a szerkezeti elemeket képviselő eszközökkel (Födém, Fal, Felületháló, Tető stb.). Az elemet ajánlott az XY sík nulla szintjére rajzolni.
  2. Válassza ki az elemeket a 3D ablakban. Bármilyen 3D-s vetítést használhat.

    A speciális vetület használatáról lásd Tárgy 3D nézetének beállítása.

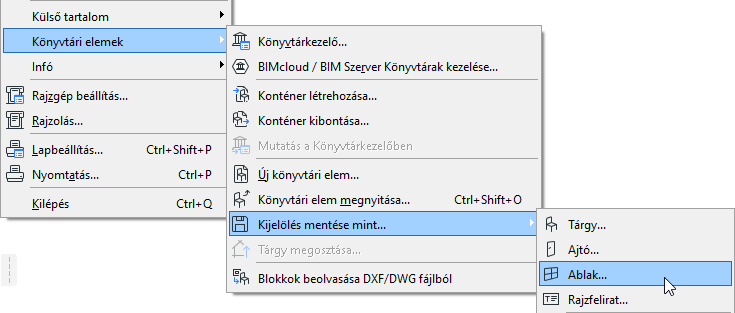

  3. A 3D ablakban mentse el a tárgyat a Fájl > Könyvtári elemek > Kijelölés mentése tárgyként paranccsal, majd válassza ki az ablakot vagy az ajtót.

  4. Határozza meg, hogy a modellnek mely síkja képviselje a hordozó fal síkját (magassági sík), amelybe az ajtó/ablak beforgatásra kerüljön: ez a sík vagy az aktuális szerkesztősík, vagy pedig a vízszintes sík lehet. (Ez például akkor lehet jelentős, ha egy olyan szerkesztett alakzat elemet ment el, amely eredetileg egy ajtó volt, ami ennek okán nem tartózkodott a modell vízszintes síkján.)

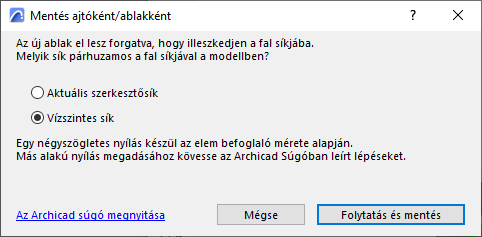

  5. A Mentés ajtóként/ablakként párbeszédablak megjelenésekor adjon meg egy nevet, és válassza ki az új nyílás mentési mappáját.
    • Beágyazott könyvtár (Ez az alapértelmezett választás. Testre szabott, tervspecifikus terveket ajánlott a Beágyazott könyvtárba menteni.)
    • a BIMcloudon található könyvtár, amelyet hozzáadott a tervhez
      Megjegyzés: Ahhoz, hogy fájlokat menthessen a BIMcloud könyvtármappába, először le kell foglalnia azt
    • csatolt könyvtár keresése

      Kattintson az Új mappa lehetőségre, ha új mappát kíván létrehozni a kiválasztott könyvtármappában.

  6. Kattintson a Mentés gombra.

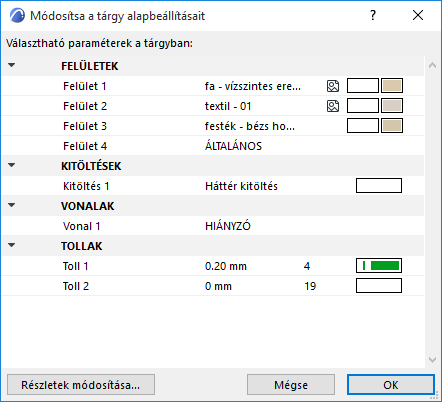

  7. Megjelenik a Tárgy alapbeállításainak változtatása párbeszédpanel. Ezen a helyen meghatározhatja az új könyvtári elemek alapértelmezett felületeit, kitöltéseit és tollait. Még a könyvtári elem elhelyezése után is elvégezheti ezen tulajdonságok további finomhangolását a Tárgy beállításai párbeszédpanelen.

    Az új könyvtári elemhez úgy tud információt hozzáadni (például kulcsszavakat a Tárgy alapbeállításaiban vagy a BIM Components oldalon való kereséshez), hogy a bal alsó sarokban lévő Módosítsa a részleteket gombra kattint.


  8. kattintson az OK gombra.
  9. Helyezze le az elemet az Ablak vagy Ajtó eszközzel. Megfigyelhető, hogy a létrejött tárgy megnyújtható, de a nyújtást követően el is torzul, mivel paraméterek használata nélkül készült.

    További információkat a létrejött GDL könyvtári elem szerkesztéséről ld. Egyedi könyvtári elemek és összetevők szerkesztése.
