Gerenda elhelyezése

Gerenda elhelyezése előtt nyissa meg a Gerenda beállításait, és állítsa be a maggeometriát, a magasságot, az elhelyezést és az élvágásokat.

Gerenda elhelyezéséhez válasszon az Infótáblán elérhető geometria módszerek (beviteli módok) közül.

Egyes gerenda

Válassza az Egyes Gerenda geometria módszert az Infótáblán.
Megjegyzés: Ferde gerenda rajzolásakor csak az Egyes gerenda módszer használható.
Kattintson kétszer a gerenda két végének elhelyezéséhez.
A 3D ablakban:
- Illessze a végpontokat meglévő elemekre
- Nyomja le a Shift billentyűt a szerkesztősíkra történő bevitelhez.

  Megjegyzés: Ha a gerendának van (a beállításoknál vagy az Infótáblán) beállított dőlésszöge, a korlátozástól függetlenül a dőlésszög érvényesül.

  Ferde gerenda esetén lásd: Ferde Gerenda létrehozása.

Ez a beviteli mód megegyezik a fallánc létrehozásának módjával.

A 3D ablakban:

Válassza ki valamelyik eljárást a Téglalap alakú gerendához tartozó ikon előugró listájáról:

Hagyományos téglalap alakú gerenda esetén kattintson kétszer a két szemközti sarok meghatározásához.
Elforgatott téglalap esetén kattintson kétszer a téglalap egyik oldalának meghatározásához az elforgatási vektorral együtt, majd húzza el a kurzorral, és kattintson ismét a befejezéshez.

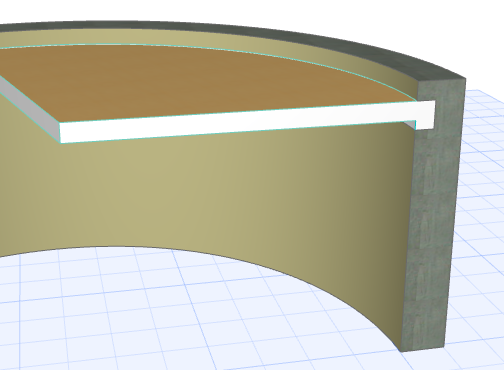

Egy vízszintesen íves gerenda létrehozásához az alábbi lehetőségek bármelyikét használhatja:

Íves gerenda megadása az Infótáblán

Válasszon a három íves beviteli módok közül. Ezek az eljárások megegyeznek az íves fal létrehozásakor alkalmazott eljárásokkal.

Egyéb módok a vízszintes íves gerendák létrehozásához

Íves gerendaszakaszok létrehozása gerendalánc részeként.
Jelöljön ki egy egyenes gerendát az alaprajzon, majd a mozgó paletta parancsaival hajlítsa meg, vagy módosítsa az érintő segítségével.

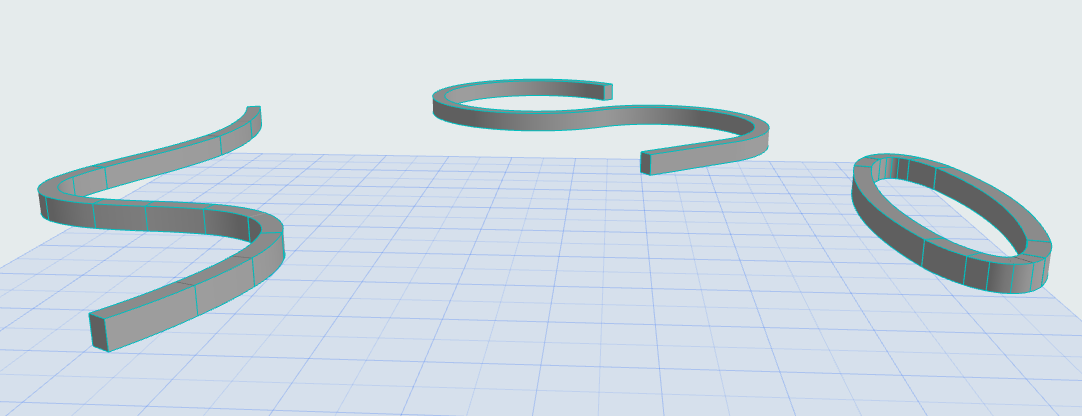

Varázspálca: Rajzolja meg az íves rajzelemek körvonalát a Varázspálca eszközzel.
