Több szakaszból álló Gerenda létrehozása

Állítson össze egy gerendát, amely több olyan szakaszból áll, amelyek között beállítható „Csatlakozás” összetevő található.

Gerendaszakaszok létrehozhatók a Beállítások párbeszédpanelen vagy grafikus műveletekkel. A két eljárást az alábbiakban mutatjuk be.

Note:

Minden egyes szakasz rendelkezik saját Osztályozások és Tulajdonságok beállításokkal, valamint saját elem ID-vel (elemazonosítóval). A kategóriák meghatározásait (pl. Átépítési állapot) a program azonban az elemek szintjéről veszi át.
A Feltétel alapú kiválasztás, Címkék, Infótábla, Interaktív elemkonszignáció mezők és Méretezések/Címkék szakaszspecifikus adatokat is használhatnak.

A Gerendabeállítások használata

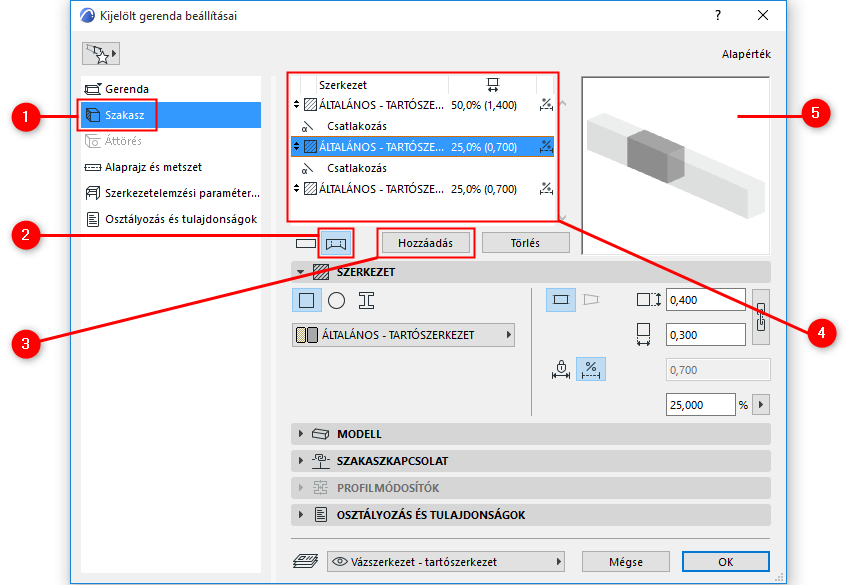

Nyissa meg a Gerenda beállításokat, majd a Szakasz oldalt.
Kattintson a Több szakaszból álló gerenda ikonjára.
Kattintson a Hozzáadás lehetőségre a szükséges mennyiségű szakasz hozzáadásához.
- Minden szakasz közé automatikusan egy „Csatlakozás” összetevő kerül.
A szakaszok és a csatlakozások megtekintéséhez nyissa meg a Szerkezet listát. A szerkesztéshez jelöljön ki egy vagy több elemet.
Tekintse meg az előnézetet. A listában éppen kijelölt szakasz ki van emelve.
1. Ábra Több szakaszból álló gerenda

Válassza ki a Gerendát a 3D ablakban.

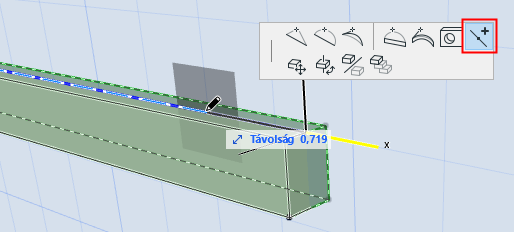

Válassza a Szakasz szétvágása lehetőséget a gerendatengelyhez tartozó mozgó palettán.

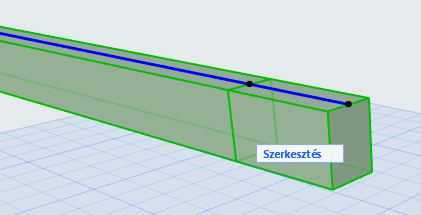

Kattintson a gerenda tengelyének tetszőleges pontjára: a program ennél a pontnál szakaszokra osztja a gerendát. Több szakasz készítéséhez ismételje meg a műveletet.

A szakasz hosszának grafikus módosításához mozgassa a csatlakozásokat:
Lásd Csatlakozási szög forgatása.
A szakaszok egyenként és grafikusan történő szerkesztéséhez használhatja a Szerkesztő módot.
Lásd Szerkesztő mód több szakaszból álló oszlopok esetén.
Az egyes szakaszok tulajdonságainak meghatározásához használja a Beállítások párbeszédpanelt.
Lásd Oszlop/Szakasz szerkezetének meghatározása.
