Szerkezeti elemek és zónák felső kapcsolatának meghatározása
Bizonyos elemek (fal, oszlop, helyiség, lépcső) felső része hozzákapcsolható egy szinthez. Ez a felső kapcsolat az elem honszintjéhez képest kerül meghatározásra (Honszint+1, Honszint+2 stb.).
(Alapértelmezett beállításként az elem teteje a honszint fölötti szinthez kapcsolódik.)
Ha később módosítja a tervben a szintek helyzetét vagy magasságát, az esetleges csatolt elemek magassága automatikusan igazodni fog a változásokhoz. A felső kapcsolattal nem rendelkező elemek tehát rögzített magasságú elemek.
A lépcsőknél kiegészítő opciók is rendelkezésre állnak a felső kapcsolathoz.
Lásd Lépcsőgeometria vezérlői ésFelső kapcsolattal rendelkező lépcső és módosított szintmagasság.

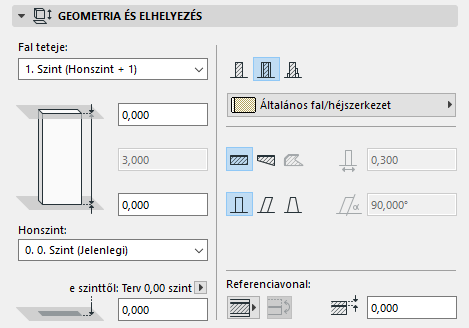

A Felső kapcsolat vezérlők a fal, oszlop, helyiség és lépcső Eszköz beállításainak Geometria és elhelyezés panelein találhatók (és az Infótáblán).
- Ha nem szeretne felső kapcsolatot megjelölni, válassza a „Nincs kapcsolódás” opciót.
- Opcionálisan megadható egy eltolási érték az elem felső részéhez az elem felső kapcsolási szintjétől számítva: az elem magassága ennek megfelelően módosul, de az adott szinthez való kapcsolódás megmarad.

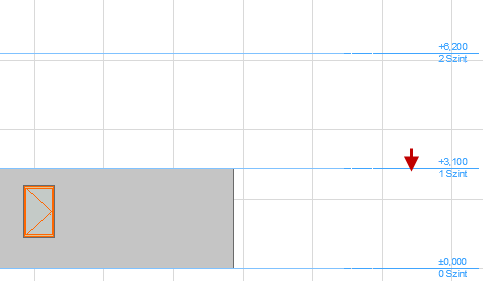

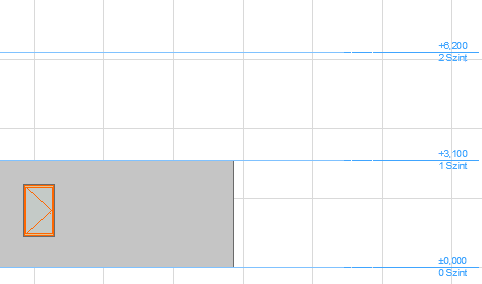

Ha felső kapcsolatot jelöl meg az elem és egy adott szint között, és ha később módosítja ennek a szintnek a helyzetét, a kapcsolt elem magassága automatikusan követi a változást:
Ha törli a felső kapcsolatként szolgáló szintet, az a fölötti szint veszi át a helyét.
Kifordult elemek

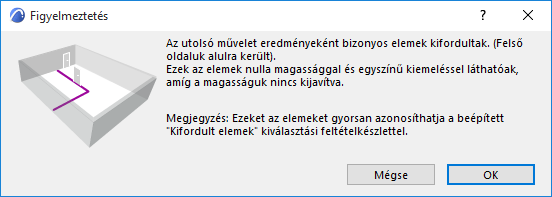

A szintek magasságának módosításával kifordult elemek jöhetnek létre, melyeknél a felső magasság az alsó magasság alá esik.
Ez például akkor fordulhat elő, ha a terv eltérő magasságú szinteket tartalmaz, és több, felső kapcsolású falat helyez el adott eltolásokkal, melyek nem férnek be egyes szintekre.
Az ilyen elemeknél a megjelenített magasságérték nulla (azaz a fal egy egyenes vonalként jelenik meg metszeti nézetben), és az elemek ki vannak emelve, így könnyen észrevehetők és javíthatók.
Kifordult elemek keresése

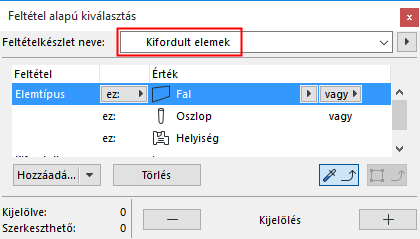

A kifordult falak, oszlopok és/vagy helyiségek kereséséhez és kijelöléséhez használhatja a beépített Feltételkészlet kifordult elemekhez lehetőséget is (Szerkesztés > Feltétel alapú kiválasztás).
Kifordult elemek kiemelő színe
A kifordított elemek kiemelő színének meghatározásához használja a Beállítások > Munkakörnyezet > Képernyő-beállítások alatt található vezérlőt. (Ez a szín vonatkozik az érvénytelen lépcsőkre is.)
