Profil alkalmazása elemre

A profilokból falak, oszlopok, gerendák, korlátelemek és más könyvtári elemek készíthetők.

Megjegyzés: Csak azon könyvtári elemekben használhatók profilok, amelyek GDL elemeiben van profilkijelölési lehetőség – ilyenek a Függönyfal és Lépcső elemek.

Profil elemre történő alkalmazásához használja az elembeállításokat vagy a Profilkezelőt.

Az elembeállításoknál (fal, gerenda, oszlop):

  1. Nyissa meg az elembeállításokat.
  2. Kattintson az „Összetett profil” ikonra a Geometria és elhelyezés panelen.
  3. Válassza ki a profilt a legördülő menüből.

    Megjegyzés: Ebben a felugró ablakban azok a profilok láthatók, amelyek „felhasználható” beállításánál megtalálható az adott elemtípus. Lásd „Felhasználható”: a profil elérhetőségének beállítása

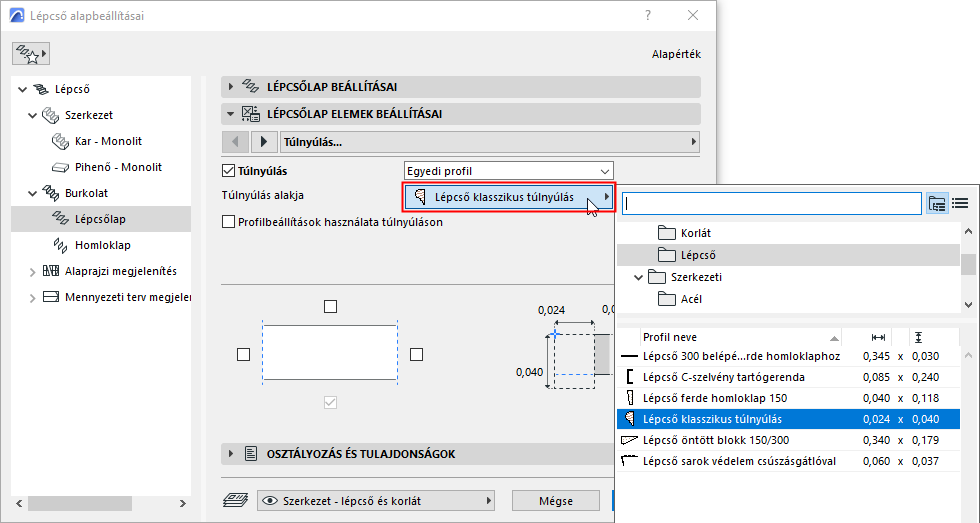

Az összetevők beállításainál (korlát, lépcső, függönyfal):

Például: választhat profilszerkezetet korlát összetevőihez, függönyfal keretéhez, lépcsőfokokhoz.

  1. Nyissa meg az elembeállításokat.
  2. Válassza ki a profilt az összetevő legördülő menüjéből.

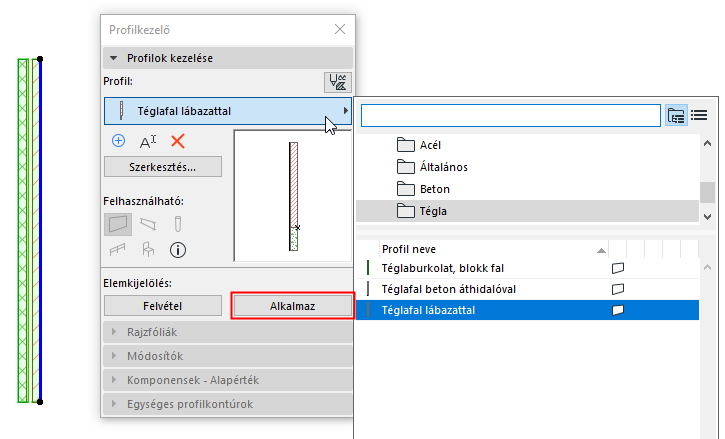

A Profilkezelőből

  1. A modellablakban jelöljön ki egy vagy több elemet.
  2. Válasszon a Profilkezelő Profil kiválasztása legördülő listájából.
  3. Kattintson az Alkalmazás gombra.
