Vágott elemek összefűzése

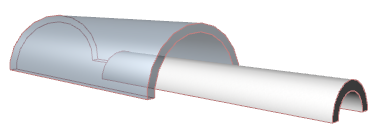

Tegyük fel, hogy a következő, két héjszerkezetből álló tervből indul ki, majd ezen átfuttat egy falat.

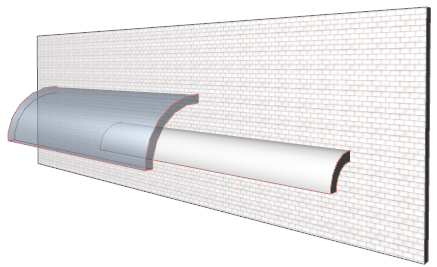

A falat úgy szeretné elvágni, hogy ne nyúljon túl egyik héjszerkezeten sem. Ugyanakkor a héjszerkezetek maradjanak érintetlenek.

A megoldás a két héjszerkezet vágótesteinek kombinálása, a héjszerkezetek vágása nélkül. Ezután a kombinált vágótesteket használja a fal egy lépésben történő vágására.

1. Jelölje ki mindkét héjszerkezetet.

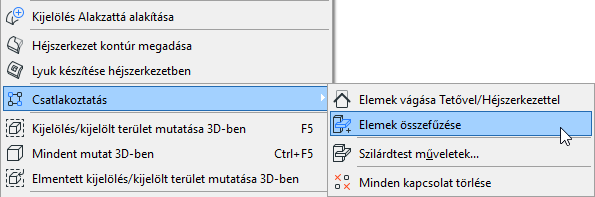

2. Válassza a helyi menüben a Csatlakoztatás > Elemek egyesítése (vagy Tervezés > Csatlakoztatás > Elemek egyesítése) parancsot.





A héjszerkezetek vágótestét vonta össze, anélkül, hogy levágott volna bármilyen részt magukról a héjszerkezetekről.

Most az összevágott, de érintetlen héjszerkezet-komplexet vágóelemként használva elvégezheti az automatikus vágási folyamatot a falon:

1. Jelölje ki a falat és a héjszerkezeteket együtt.

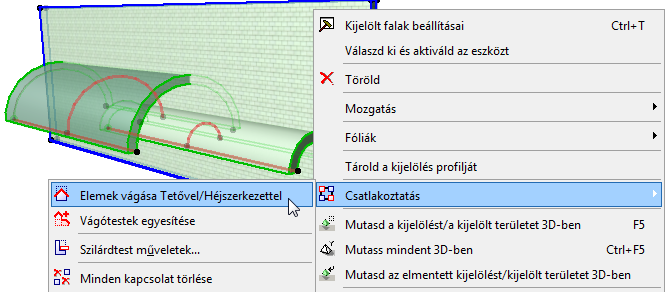

2. A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).





3. A megjelenő párbeszédpanelen kattintson a Vágd parancsra.

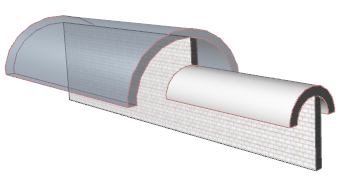

4. Ellenőrizze az eredményt 3D-ben.
