Elemek egyesítése: tetők, héjszerkezetek, alakzatok

A Csatlakoztatás > Elemek egyesítése paranccsal engedélyezheti a prioritás szerinti metszést tetszőleges számú tető, héjszerkezet, alakzat és egyéb elem között. (Az összevont elemek közül legalább egynek tetőnek, alakzatnak vagy héjszerkezetnek kell lennie.)

Megjegyzés: Ehelyett használhat tetőt vagy héjszerkezetet egyéb elemek levágásához (az egyszerű összefűzés helyett): ezzel a módszerrel is csatlakoztathatja a tetőket/héjszerkezeteket prioritás szerint, valamint elvégezheti a célelem fizikai levágását.

Lásd Elemek vágása tetővel vagy héjszerkezettel.

Elemek egyesítése: Példa

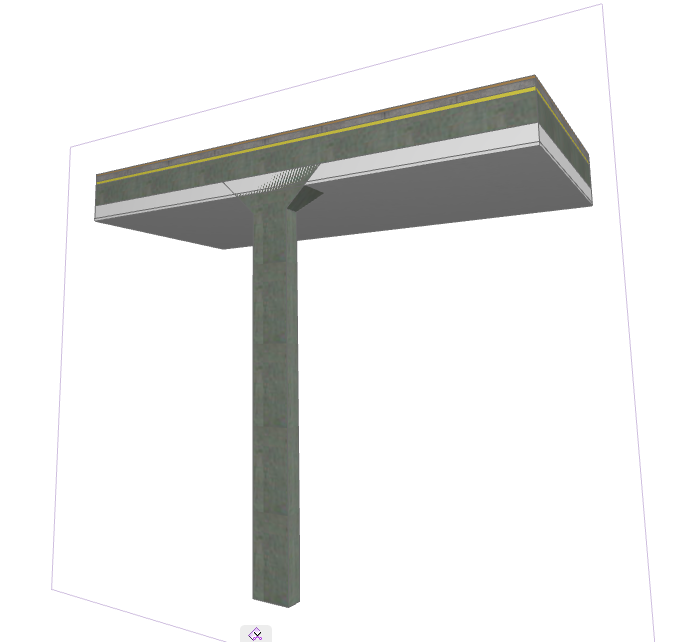

  1. Tegyük fel, hogy van két ütköző szerkezeti elemünk, egy alakzat és egy réteges födém.

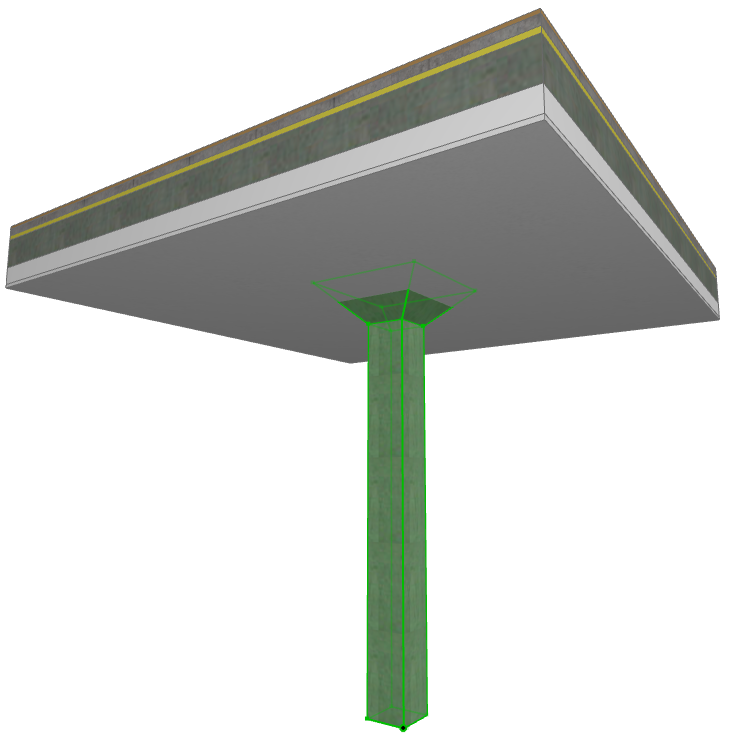

  2. Jelölje ki az alakzatot.

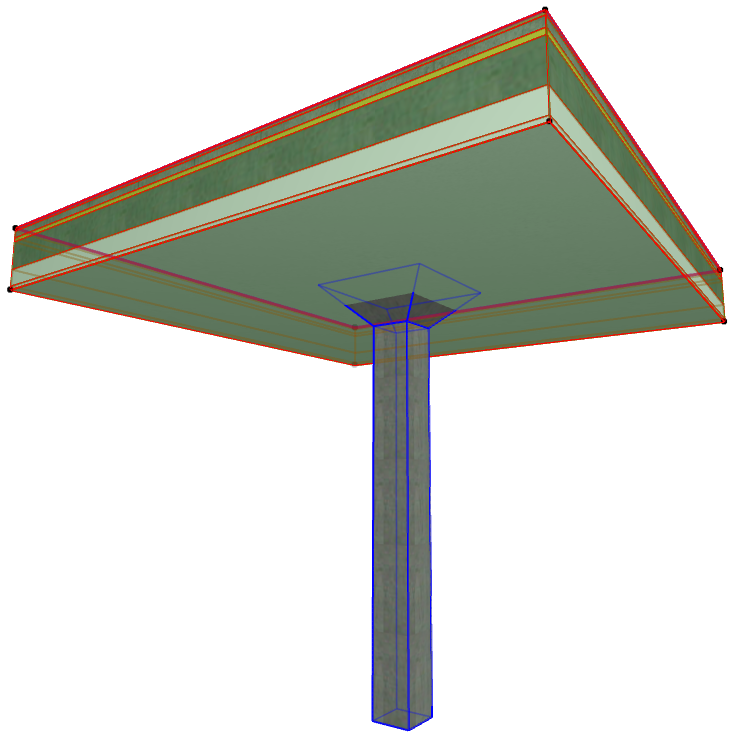

  3. Használja a Tervezés > Csatlakoztatás > Elemek egyesítése parancsot. Most ki kell választania az elemet, amelyet össze kíván vele fűzni.

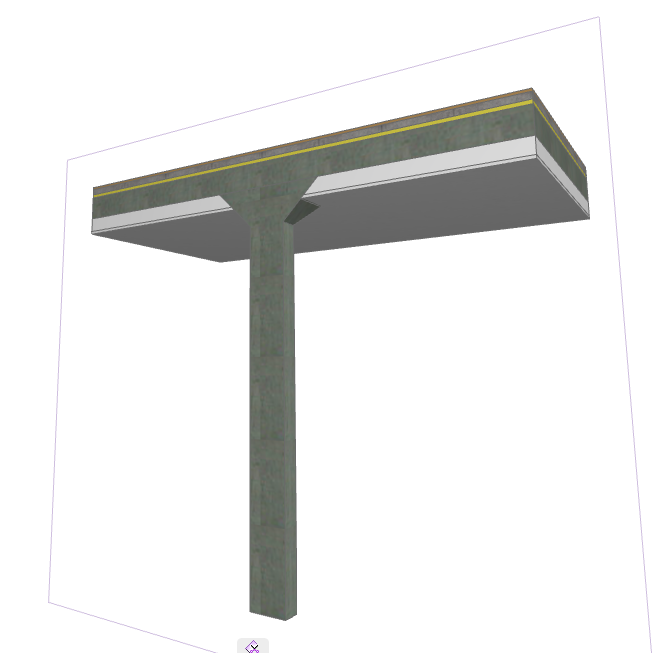

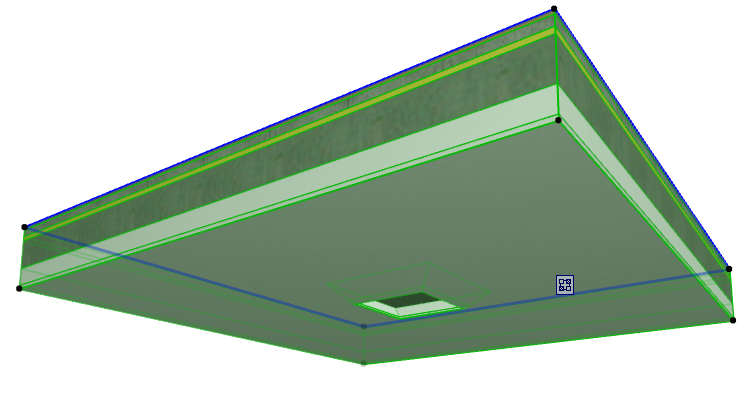

  4. Kattintson a célelemre. Megtörtént a két elem összefűzése, a prioritás szerinti rétegmetszés szabályai szerint.

    Merge_4result_1.png Merge_5result_2.png

    Megjegyzés: Mindkét elem kiválasztható a Tervezés > Csatlakoztatás > Elemek egyesítése parancs használata előtt. Ebben az esetben nem kell több elemet megadnia, és az összefűzés egy lépésben lezajlik.

További általános információért a szerkezeti elemek közötti metsződésekről (csomópontokról):

Lásd Elemek összemetsződése.

További információért az összevont elemek kezeléséről:

Lásd Elemek csatlakozásának kezelése.
