1. példa: Egyszerű leképezés

Hozzon létre egy új jellemzőt, amely automatikusan leképezi a meglévő elemparaméterek értékeit. Ehhez nincs szükség függvényekre: egyszerűen határozza meg azoknak a meglévő paramétereknek a csoportját, amelyeket értékelni kíván a modellelemekhez.

  1. Hozzon létre új tulajdonságot Szerkezet néven a Tulajdonságkezelőben.
  2. Az adattípusát állítsa „szöveg” értékre.
  3. Válassza a Kifejezés lehetőséget. Megnyílik a Kifejezésszerkesztő.

    A Paraméterek és tulajdonságok előugró ablakban adhat hozzá kifejezéssort. A kifejezések mindegyike egy szerkezeti típusú paramétert eredményez (Építőanyag, Kitöltés, Réteges szerkezet, Összetett profil). A sor összes kifejezésének azonos adattípushoz kell tartoznia (a példában: szöveg).

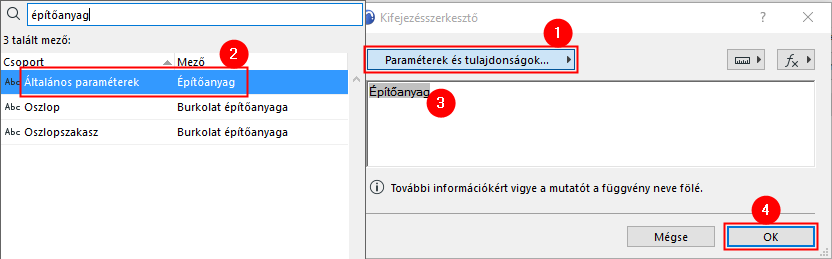

    • Kattintson a Paraméterek és tulajdonságok lehetőségre, és keresse meg az „Építőanyag” paramétert
    • A Kifejezésszerkesztőhöz történő hozzáadásához kattintson duplán a paraméterre..
    • A Kifejezésszerkesztő bezárásához kattintson az OK gombra.

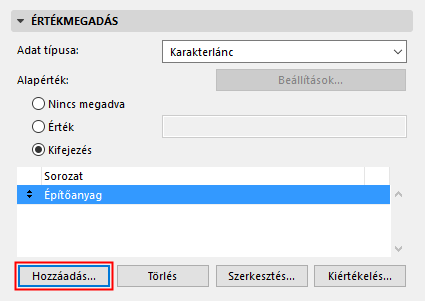

    • A következő kifejezés (a Kitöltéstípus paraméter) hozzáadásához kattintson a Hozzáadás lehetőségre. Végezze el ugyanezt a sorozatban lévő összes paraméterrel.

    • Végül adjon hozzá egy kifejezést, amely a „NONE” szöveget tartalmazza

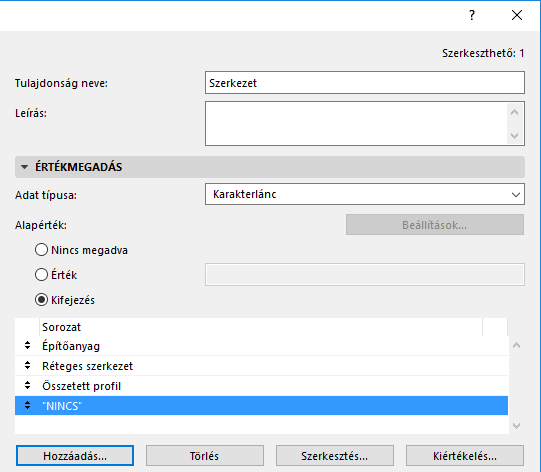

      A program minden elemnél, sorban kiértékeli ezeket a kifejezéseket, és minden elemnél megadja az első érvényes értéket. Az érték megadása után az arra az elemre vonatkozó többi kifejezést nem veszi figyelembe.

      Ha egy definíció sem érvényes egy adott elemre, annál a „NONE” érték jelenik meg.

  4. Mindenképpen állítsa be a tulajdonság Elérhetőség osztályozáshoz paraméterét.
  5. A Tulajdonságkezelő bezárásához és az új tulajdonság mentéséhez kattintson az OK gombra.

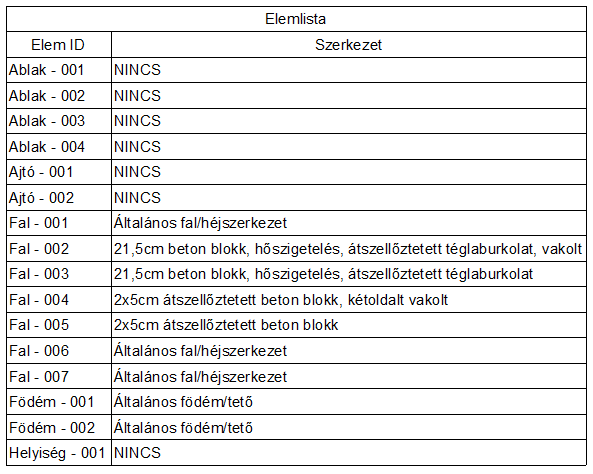

  6. Listázza a tulajdonságot az interaktív konszignációban a modellelemekre vonatkozó eredmények megtekintéséhez:
