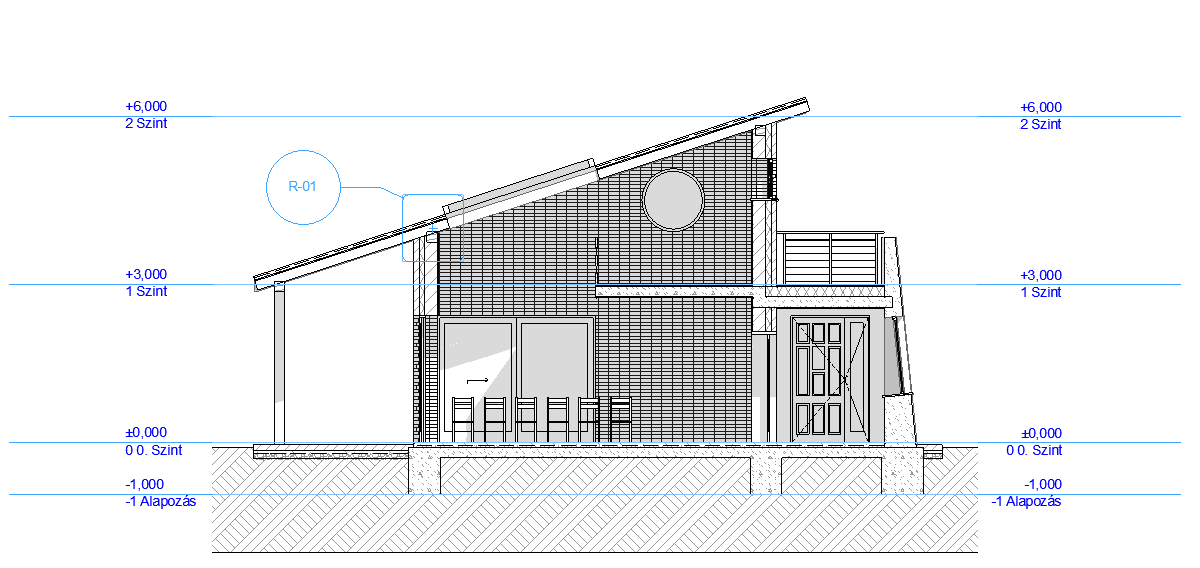

Metszetek

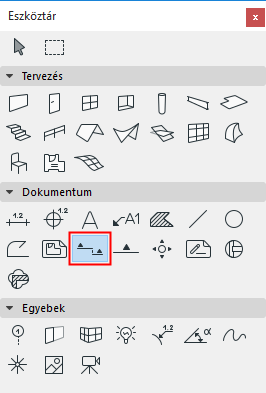

A Virtuális Épület metszeti nézőpontjának létrehozásához használja a Metszet eszközt az ehhez tartozó jelölővel.

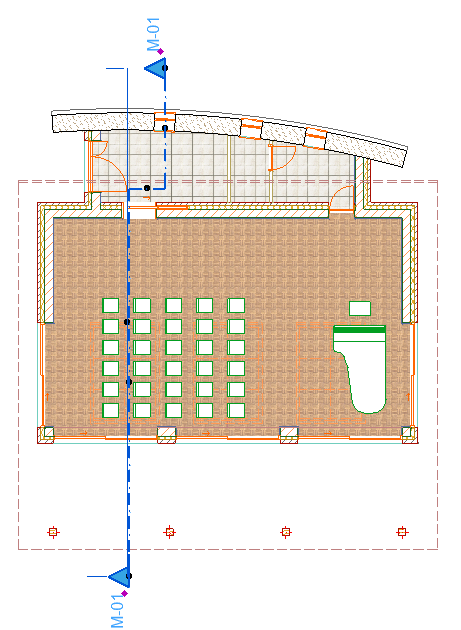

A Metszet jel háromféle alakot ölthet:

1. forrásjel, amely metszet nézőpontot hoz létre
2. hivatkozott jel, amely nem hoz létre metszet nézőpontot, hanem hivatkozásként szolgál bármely más nézetre, nézőpontra vagy rajzra
3. hivatkozás nélküli jel, amely egyéni szöveget tartalmaz
   Megjegyzés: A metszet nézőpont egy másik fajtája a (jellel rendelkező vagy jel nélküli) független metszet, amelyhez nem tartozik modellforrás.

   Lásd Független metszet nézőpont létrehozása.

A metszetek elmenthetők Nézetekként, és elhelyezhetők Tervlapokra Rajzokként, valamint az ablak tartalma közvetlenül is publikálható.

A Metszet ablakban megtekinthet és módosíthat elemeket, de nem hozhat létre új szerkezeti elemeket. (Kivéve, ha a „Vidd a másolatát” vagy a „Sokszorozd” parancsokat használja.) Ha egy elemet helyez valamelyik Metszet ablakba, akkor azt a program rajzi alapelemként hozza létre újra (pontok, vonalak, kitöltések).

A Metszet ablakokban elhelyezhetők tárgyak, azonban ezeket a program csak grafikus alaprajzi jelnek tekinti. (Nem jön létre megfelelő 3D-s modell elem.)
