Hivatkozás nélküli jel elhelyezése

Egy hivatkozás nélküli jel hasznos lehet a publikált dokumentációban, például ha (oldalszámmal) kíván hivatkozni egy külső rajz helyére, amit nem integrált a tervbe.

A Metszet, Homlokzat, Részlet vagy Munkalap eszközön a következők szerint helyezhet el hivatkozás nélküli jelet.

1. Válassza az Alapérték vagy az Infótábla panelen a „Hivatkozás nélküli jel” lehetőséget.

   Az ilyen jelnél nem láthatók hivatkozott adatok.

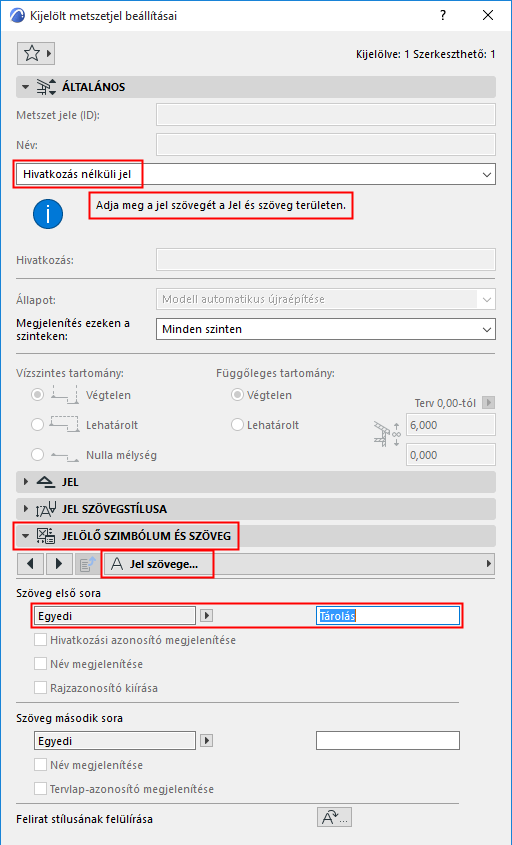

2. Adja meg a jel egyéni szövegét a Beállítások párbeszédpanel Szimbólum és szöveg panelének paraméterlistájában.





3. Húzzon vonalat vagy határvonalat (az eszköztől függően), és helyezzen el jelet az Alaprajz, a Metszet, a Homlokzat, a Falnézet, a Munkalap, a Részlet vagy a 3D dokumentum ablakban.
