Összetevők megadása „Teherhordóként” vagy „Burkolatként”

Réteges elemek

Réteges elemekhez (fal, födém, tető, héjszerkezet): a rétegek megadhatók akár Mag, Burkolat, vagy Más rétegként a Réteges szerkezetek párbeszédablakban.

Ennek akkor van jelentősége, ha a modellelemeket a szerkezettípus szerint kívánja megjeleníteni: erre szolgál a Részleges szerkezetmegjelenítés funkció.

A további részleteket lásd: Részleges szerkezetmegjelenítés.

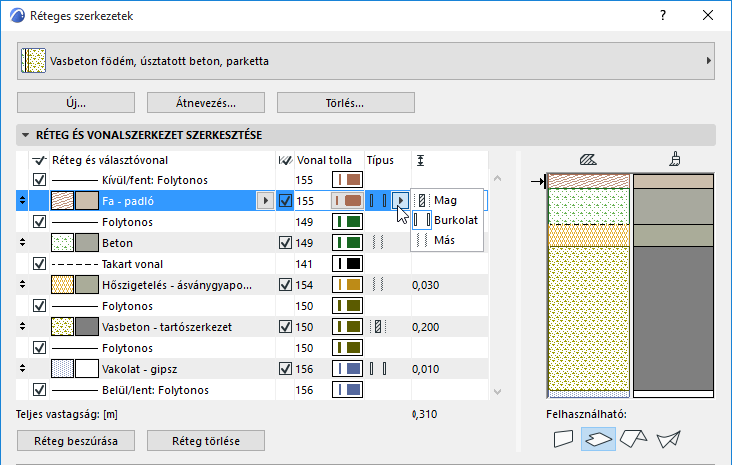

1. A Réteges szerkezetek párbeszédpanel a Beállítások > Elemattribútumok > Réteges szerkezetek paranccsal nyitható meg.

   A kiválasztott réteges szerkezet helyi menüjében elérhető beállításait módosíthatja is:





2. Kattintson a listában egy rétegre és válassza ki azt.
3. A Típus oszlopban kattintson az előugró listában megjelenő Mag, Burkolat vagy Egyéb opcióra.





   Megjegyzés:

   • Több felületet is meghatározhat „Mag”-ként, ezeknek a felületeknek azonban szomszédosaknak kell lenniük.
   • Több szomszédos felületet is megjelölhet „burkolatként”, ezeknek azonban tartalmazniuk kell az egyik vagy mindkét legkülső felületet.

Oszlop burkolatok

Az egyes burkolatok megadhatók „Mag”, „Felület” vagy „Egyéb” meghatározással az Oszlop eszköz beállításainál.

Lásd Mag és burkolat.

Profilok (Összetett elemek)

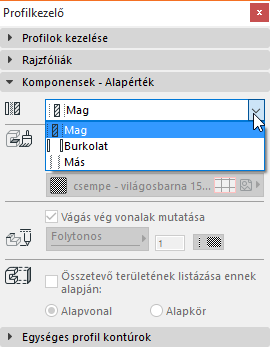

Profilos elemeknél (fal, gerenda, oszlop, tárgy, korlát): Az összetevők megadhatók Mag, Burkolat, vagy Más rétegként a Tervezés > Profilkezelő panelen.

Lásd még Komponensek panel , a Profilkezelőben.
