Részleges szerkezetmegjelenítés
A Részleges szerkezetmegjelenítés funkcióval az elemek összetevőinek meghatározásától függően különböző módon jeleníthet meg szerkezeti elemeket.
Más tervezőkkel vagy mérnökökkel való együttműködésnél például előfordulhat, hogy célszerű a nem teherhordó falakat figyelmen kívül hagyni, és az összetett elemekből csak a teherhordó szerkezeti elemeket megjeleníteni.
A használni kívánt Részleges szerkezetmegjelenítés beállítás aktiválásához válasszon az alábbi műveletek közül:

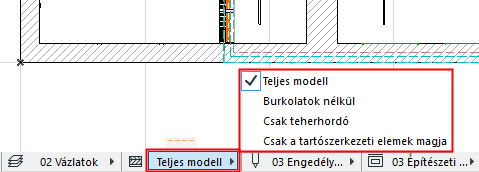

- Nyissa meg a Részleges szerkezetmegjelenítés legördülő menüt az ablak alján található Gyors lehetőségek eszköztárban

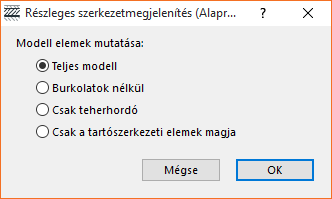

- Alkalmazza a Dokumentáció > Részleges szerkezetmegjelenítés parancsot az alapbeállítások megadásához; ezzel az aktuális ablakra alkalmazza a beállításokat, melyek külön menthetők az egyes nézetekre vonatkozóan.
Az első három lehetőséggel megjelenítheti vagy elrejtheti a réteges vagy összetett elemek összetevőit és az oszlopburkolatokat, attól függően, hogyan határozta meg az érintett összetevőket.
Lásd Összetevők megadása „Teherhordóként” vagy „Burkolatként”.

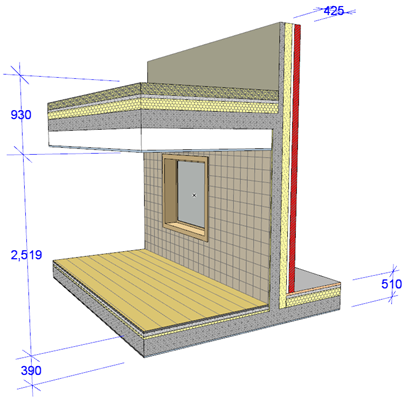

- Teljes modell: ez az alapbeállítás. Ez az alapértelmezett beállítás. A modell valamennyi alkotórésze megjelenik.

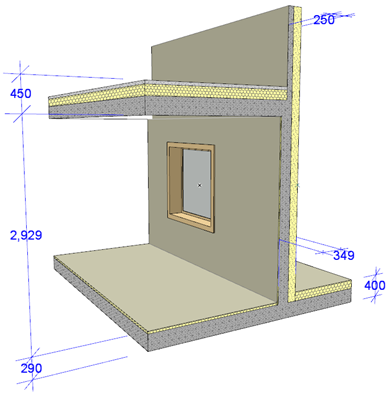

- Burkolatok nélkül: A modell megjelenítésekor nem látszódnak a következők:

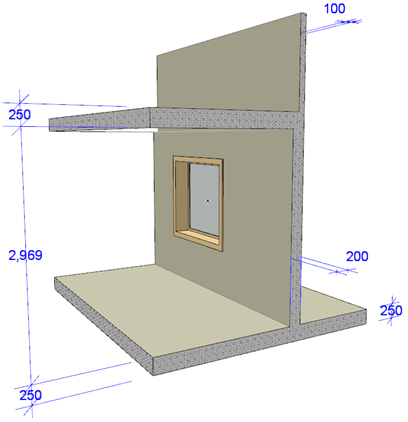

- Csak teherhordó: Csak a teherhordóként meghatározott szerkezetek megjelenítése (használható komplex és réteges szerkezetek, illetve burkolattal rendelkező oszlopok esetén)
Lásd még: Réteges/Profil elem rétegeinek automatikus méretezése.
- Tartószerkezeti elemekből csak teherhordó: A negyedik lehetőség az összes szerkezeti elemet figyelembe veszi (nem csak a réteges/összetett szerkezeti elemeket). Ezt a lehetőséget választva elrejtheti a „nem teherhordó” vagy „nincs megadva” meghatározással ellátott összes szerkezeti elemet.
A „tartószerkezeti elemekből csak teherhordó” lehetőség kiválasztásának három hatása:
- A „nem teherhordó” vagy „nincs megadva” meghatározással ellátott elemek elrejtése, a „teherhordó” elemek megjelenítése.
- A tartószerkezeti réteges és összetett szerkezetekből csak a teherhordó részek jelennek meg.
- Az oszlopbeállításoknál „teherhordó” meghatározással ellátott oszlopburkolatok is megjelennek az oszlop magja mellett.
