Teljes szerkezeti modell megjelenítése
A visszajelzések szükség esetén segítenek azonosítani a teljes eredeti szerkezeti elemet, még akkor is, ha a Részleges megjelenítés lehetőséget alkalmazza.
Bármikor lehetőség van a Teljes modell megjelenítés lehetőség kiválasztására a Pausz referenciához:
- Aktiválja a Követés funkciót.

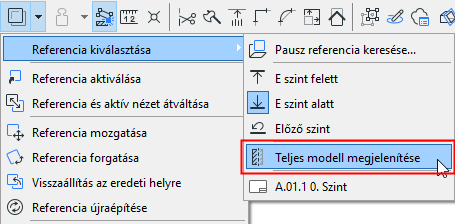

- A Pausz legördülő menüben kattintson a Referencia kiválasztása elemre, és válassza ki Pausz referenciaként a Teljes modell megjelenítése lehetőséget.

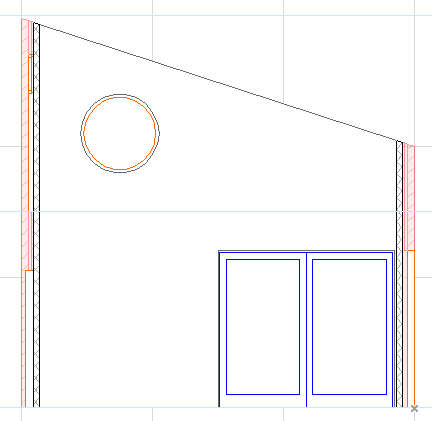

Ezen a Metszeten a réteges fal Csak teherhordó beállításokkal jelenik meg, azonban a „Teljes modell megjelenítése” referencia (piros) mutatja a teljes falszerkezetet.
Részlegesen megjelenített elem kiválasztásakor Pontok jelennek meg az eredeti hely körül. A kijelöléshez tartozó kiemelés azonban csak az elemek megjelenített részein láthatók.
A kijelölés előtti visszajelzés is segíti a teljes elem, illetve az elem részlegesen megjelenített részeinek az azonosítását. A kijelölés előtti kiemelés csak a megjelenített összetevőkön látható, azonban a kurzor felismeri a referenciavonalat akkor is, ha az nem az elem megjelenített részére esik – ahogyan azt ezen a képen a félkövér mercedes kurzor mutatja.

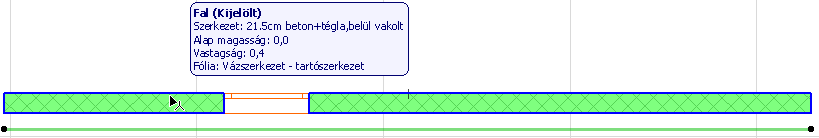

Az Infó címkén megjelenik az eredeti, teljes elem vastagsága, még akkor is, ha az pillanatnyilag csak részlegesen jelenik meg:
