Szimbólum címkék Eleminformációkkal

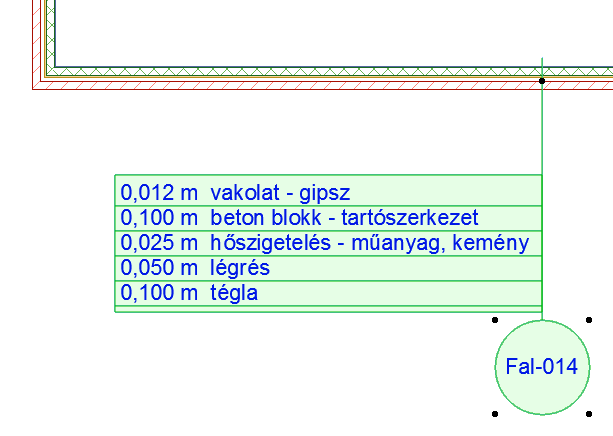

A Szimbólum címkék számos információt jelenítenek meg a rajzon az elemmel kapcsolatban, például a réteges fal felületeit.

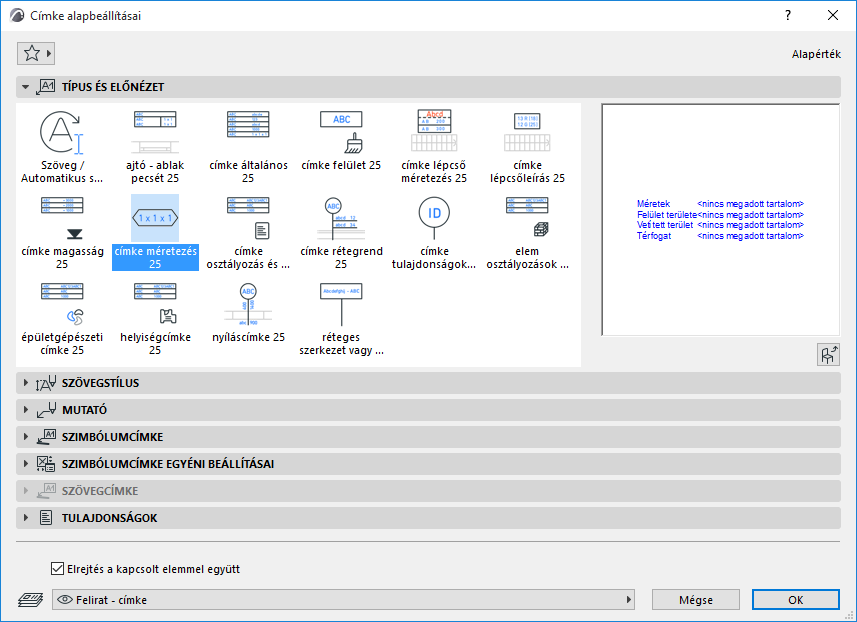

A szimbólum címkék GDL tárgyak. Ezek mellett Szimbólum/Automatikus szöveges címkék is elérhetők a Címke eszköz előugró ablakban és a Címke eszköz beállításainál.
Az alábbi normál Szimbólumcímkék találhatók meg az alapértelmezett könyvtárkészletben.
|
Szimbólumcímkék és megjelenített adatok |
||
 |
Osztályozás és tulajdonságok címke |
Elemparaméterek Osztályozás és tulajdonságok IFC tulajdonságként |
 |
Összetevők Osztályozás és tulajdonságok címke |
Összetevők osztályozása és tulajdonságai |
 |
Réteges szerkezet vagy profil neve |
Elem/Modul ID |
 |
Méretezés címke |
Méretek Terület Térfogat |
 |
Ajtó- vagy ablakpecsét |
Elem/Modul ID Méretek Felületek |
 |
Magasság címke |
Magasságméretezés |
 |
Általános címke |
Elem/Modul ID Név Magasságméretezés Méretek Terület Térfogat Réteglista Réteges szerkezet/Profil/Építőanyag neve Felületek |
 |
Áttörés címke |
Ajtó/Ablak azonosítója Méretek Jellemzők |
 |
Tulajdonságok címke |
Elem/Modul ID Név Tulajdonságértékek |
 |
Rétegrend címke |
Építőanyag-tulajdonságok Elem/Modul ID Méretek Réteglista |
 |
Lépcsőleírás címke |
Méretek Paraméterek |
 |
Lépcső Méretezés címke |
Lépcsőspecifikus méretek (szélesség, fellépés magassága, belépés mélysége, homloklapok száma) |
 |
Felület címke |
Felületek |
 |
Helyiség címke |
Helyiség neve, száma, számított területe |
Lásd még: Függönyfalak címkézése.
Lásd még: Felület kiválasztása (a felületi címkéhez).

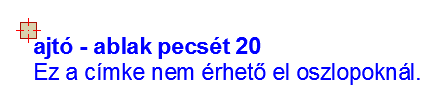

Nem minden címke helyezhető el minden elemtípusra. Például, ha véletlenül Ajtó- vagy ablakpecsétet helyez egy oszlopra, a hibáról egy ún. helyőrző szöveg tájékoztatja.

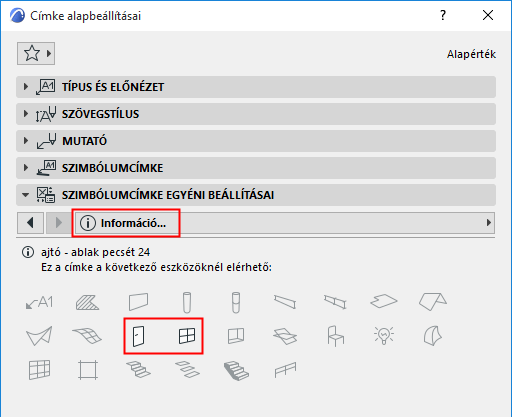

További részletekért lásd Szimbólum címkék egyedi beállításai.
Saját címkék is készíthetők 2D-s rajzelemek (többek között automatikus szöveg) mentésével.
