Ütközésvizsgálat elindítása

1. Nyissa meg az alaprajzot vagy a 3D-s ablakot.
2. Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.

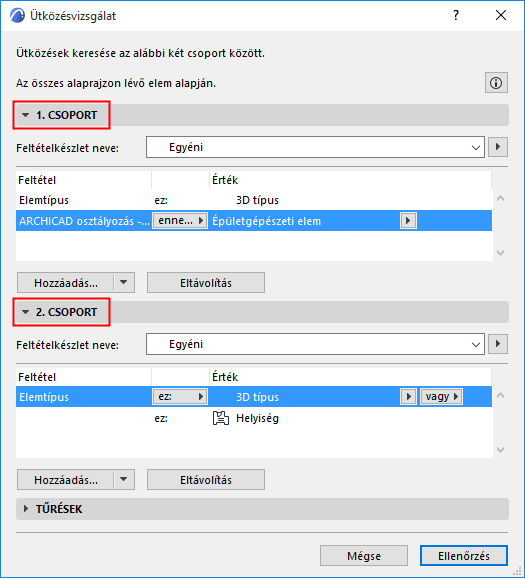

3. A párbeszédablakban adja meg az ellenőrizni kívánt, 3D elemekből álló két csoportra vonatkozó feltételeket.

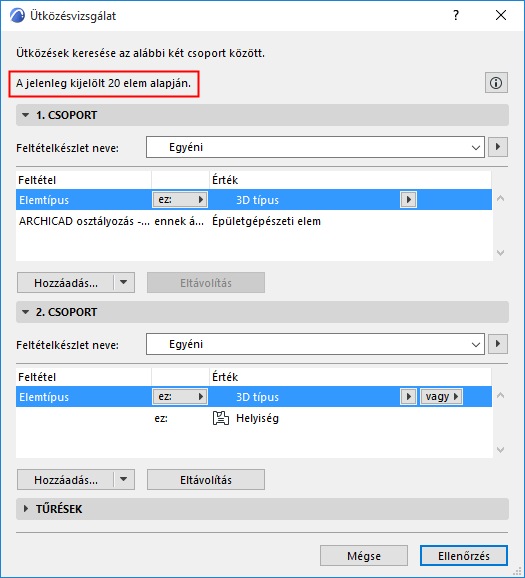

   • Ha a művelet előtt elemeket jelölt ki, az ütközésvizsgálat funkció csak a kijelölt elemeket vizsgálja. Az aktuális kijelöléseket a program az ablak tetején jelzi.



     További részletekért lásd Ütközési csoportok megadása.

4. Adja meg a kívánt területi és/vagy térfogati tűrésértékeket.

   További részletekért lásd Térfogati/területi tűrések beállítása.

5. Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.

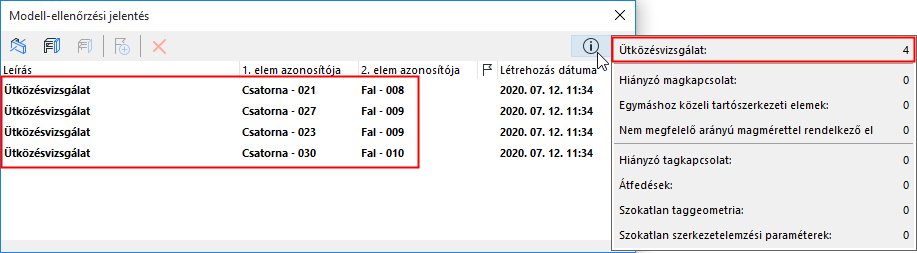

6. Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. A Jelentésben ütközéstípusú problémák kerülnek listázásra. Kattintson az Infó gombra, hogy ellenőrizhesse az Ütközések számát.





A Modell-ellenőrzési jelentésben listázott egyéb problémákkal együtt megtekintheti a modell vonatkozó elemeit és létrehozhat Feladatokat.

Lásd Modell-ellenőrzési jelentés .

Kapcsolódó téma:

Felületi kritériumok a Grafikus felülírás szabályaiban és az Ütközésvizsgálatban
