Szerkezetelemzési modellek összehasonlítása

Ez a munkafolyamat a szerkezetelemzési modell nézeteinek összehasonlítására használható.

Ennél a munkafolyamatnál engedélyezni kell a szerkezeti modellt a „Nézet kiválasztása” párbeszédablakban, a lentiek szerint.

Példa a munkamenetre

Ebben a példában a statikus felülvizsgálta a szerkezetelemzési modellt, és a feladatok hozzárendelése érdekében összehasonlítja a modelleket.

  1. Használja a Tervezés > Modellek összehasonlítása menüpontot.
  2. A Modellek összehasonlítása palettán:

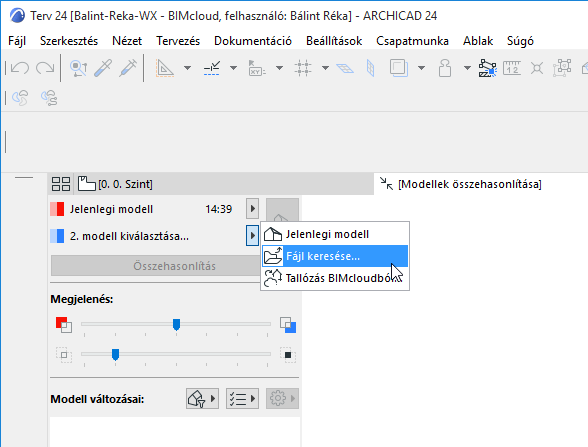

    Válassza a Jelenlegi modell lehetőséget az 1. modellhez. (Szükség szerint tetszőleges pln vagy SAF fájl is kiválasztható.)

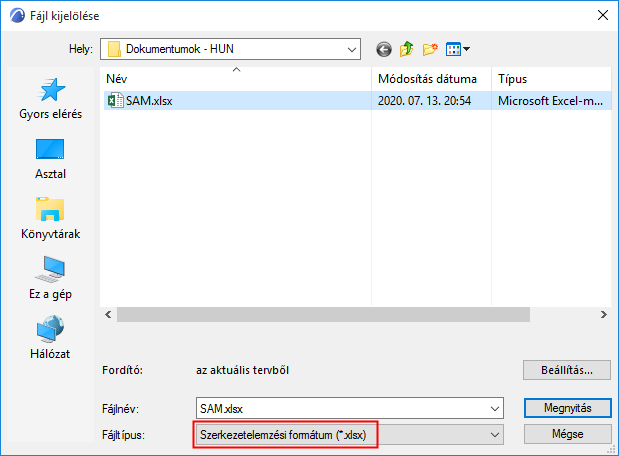

  3. A 2. modellhez keresse meg az SAF fájlt (formátum: szerkezetelemzési fájl, .xlsx).


    Megjegyzés: amikor a Modellek összehasonlítása funkcióval nyit meg egy SAF fájlt, az aktuális terv SAF fordítójának beállításai érvényesek. Ellenőrizze, hogy az aktuális terv SAF fordítóra vonatkozó beállításai Önnek megfelelőek-e. Módosításukhoz importáljon egy másik fordítófájlt az aktuális tervbe. Lásd SAF fordítók importálása/exportálása.
  4. Kattintson a Megnyitás gombra.
  5. Kattintson a Nézetválasztó gombra a Modellek összehasonlítása palettán.

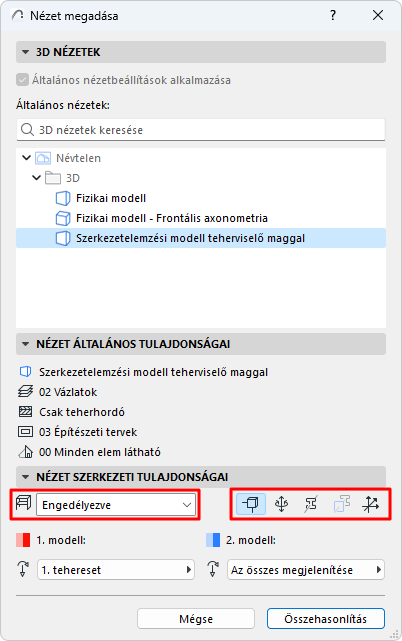

  6. Megnyílik a Nézet megadása párbeszédablak.
  7. Válassza ki az összehasonlítandó 3D nézetet a 3D nézetek panelen. (Lásd még Nézet kiválasztása az összehasonlításhoz.)
    Megjegyzés: A pln és az SAF modellek összehasonlításakor csak a közös nézetek elérhetők, mivel az SAF fájl nem tartalmaz nézeteket.
  8. Engedélyezze a Szerkezetelemzési modell lehetőséget a Szerkezeti nézet tulajdonságai panelen.

    • Kattintson az ikonok egyikére (csomópontok, csomóponti kényszerek, profil, helyettesítő profil, helyi koordináta-rendszer) az adott szerkezeti összetevők Összehasonlítás ablakban történő megjelenítéséhez.
    • Tetszés szerint az egyes nézetek adott teheresetei is összehasonlíthatók. (Lásd még Teheresetek a modellek összehasonlításánál , lejjebb.)
      Megjegyzés: A láthatósági beállításokat a kiválasztott nézet tárolja, de ezekkel az ikonokkal és a tehereset beállításaival ideiglenesen felülírhatók.
  9. Kattintson az Összehasonlítás gombra. A modellek összehasonlítási eredményeinek elkészültéig tetszőleges lapra vagy ablakra válthat.
  10. Tekintse meg az eredményt a Modellek összehasonlítása ablakban.

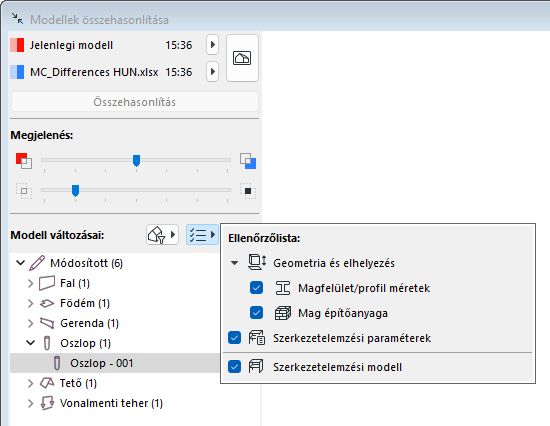

  11. Szűrjön azokra a paraméterekre, amelyeket látni kíván. Az elérhető paraméterkészletek a szerkezetelemzési modelltől függnek.

  12. A módosítások megtekintéséhez nyissa meg a Modellek összehasonlítása palettát: mindkét modellben módosított elemek („Módosított”), illetve csak az 1. vagy csak a 2. modellben módosított elemek.

    Lásd Modellek összehasonlítása: változtatások áttekintése.

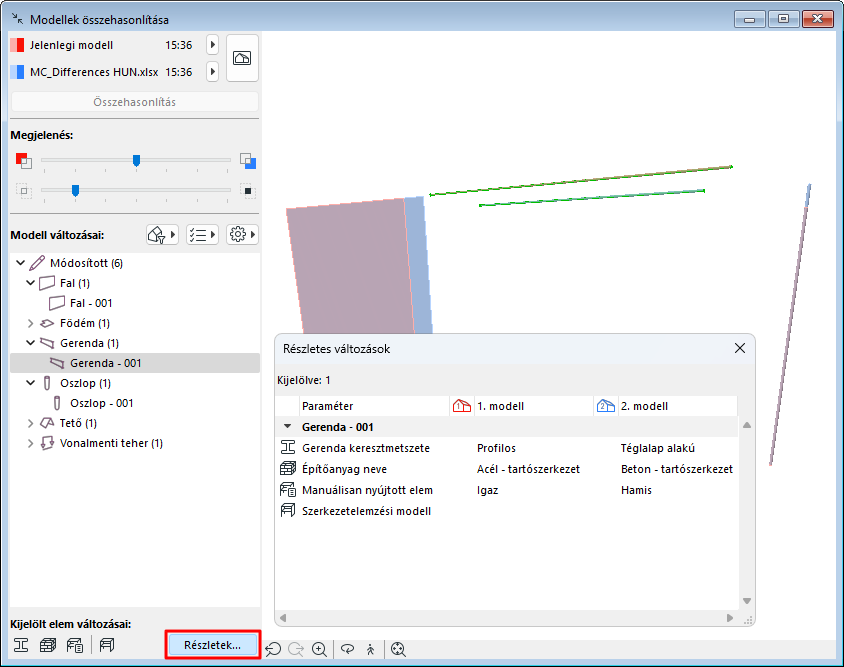

  13. A szerkezeti jellegű változásokkal kapcsolatos további információért kattintson a Részletek lehetőségre. (Csak a szerkezeti nézet összehasonlításakor elérhető. Csapatmunka esetén nem elérhető.)

    Ha elérhető, az 1. modell és a 2. modell értékei is láthatók az egyes paramétereknél.


    Megjegyzés: A részletes változások a Szerkezetelemzési eszköztárból vagy az Ablak > Paletták menüpontból is megnyithatók.

  14. Hozza létre a feladatokat szükség szerint.

    Lásd Feladat létrehozása a Modellek összehasonlítása módosítási listájáról.

Teheresetek a modellek összehasonlításánál

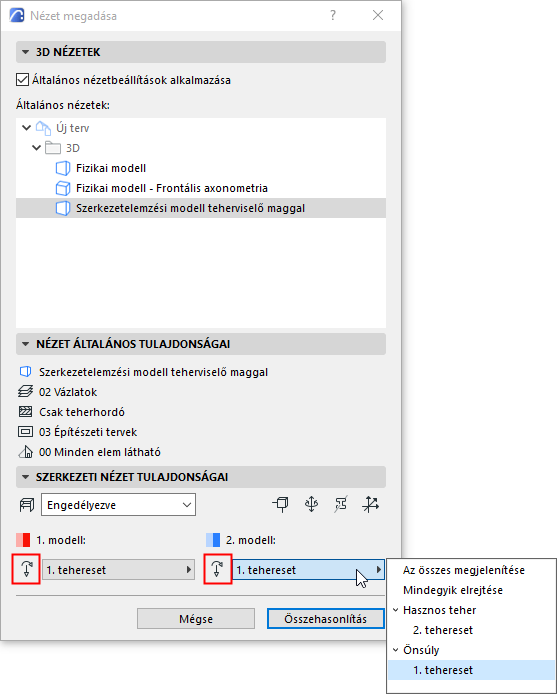

A Nézet kiválasztása párbeszédablakban (Szerkezeti nézet tulajdonságai panel):

  • Mindkét modellnél jelölje be a Tehereset vezérlőket. Megjelenik a modell mentett teheresete (a Nézet beállításainak része).
  • A teheresetek tetszés szerint be- és kikapcsolhatók az egyik vagy mindkét modellnél. A tehereset kikapcsolásakor a rendszer az adott modellnél nem veszi figyelembe a teherre vonatkozó adatokat.
  • Egy vagy mindkét modellnél választható másik tehereset a Modellek összehasonlítása funkcióhoz.
