Egyes szakaszok és csomópontok módosítása – Szerkesztés módban
Elérhető az Archicad Collaborate-tel.
Szerkesztés módban a nyomvonal bármely szakasza vagy csomópontja kiválasztható, majd szerkeszthetők annak paraméterei.
Megjegyzés: Néhány módosítás a mozgó palettán is elvégezhető, lásd: Szakasz átmérőjének módosítása – a mozgó paletta segítségével

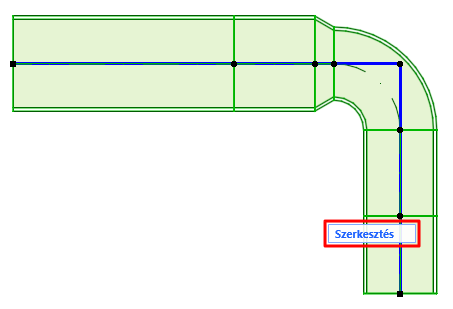

Belépés a Szerkesztő módba
Jelöljön ki egy nyomvonalat, majd tegye a következők egyikét:

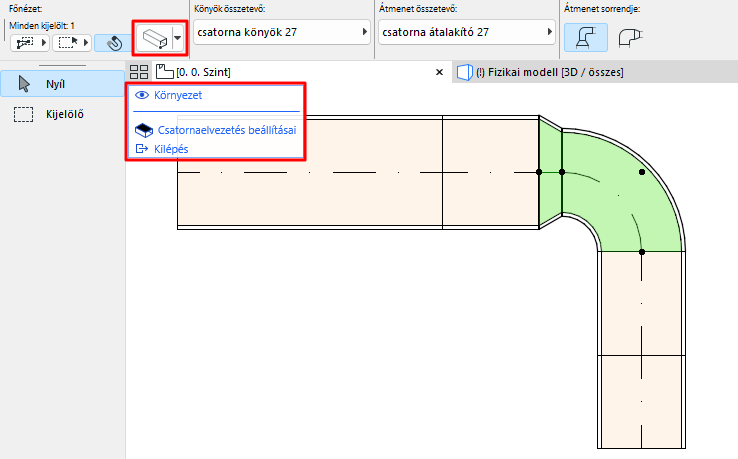

Szerkesztő mód használata
Válassza ki bármelyik alárendelt elemet (csomópont vagy szakasz).
- A hagyományos eszköztár helyett csak a kijelölő és megjelenítő paletta jelenik meg.
- Az Infótáblán megnyitható egy korlátozott beállítási párbeszédpanel, amely csak a kijelölt szakaszra vagy csomópontra vonatkozik.
- Használja a Környezet kapcsolót a megjelenítés palettán az épületmodell többi részének (azaz a kijelölt nyomvonalon kívül minden más) megjelenítésére/elrejtésére. Szerkesztő módban kizárólag a kijelölt nyomvonal részelemei módosíthatók, a modell többi része nem.
- A teljes Elvezetés beállításai párbeszédpanel a megjelenítő palettáról elérhető.

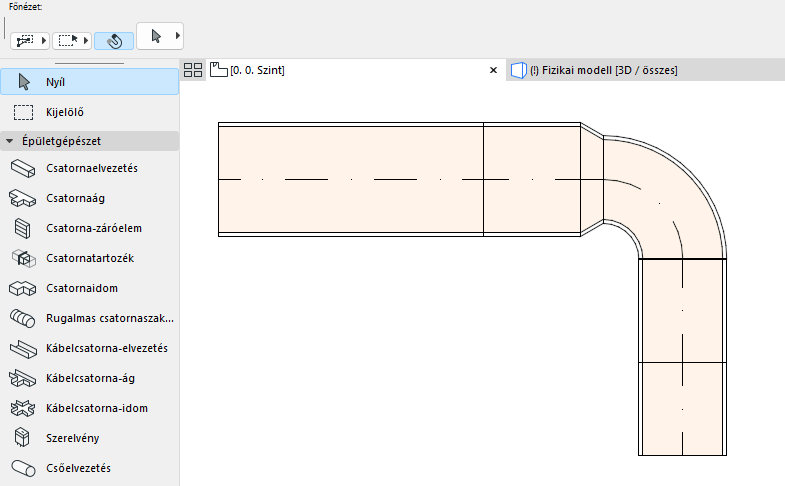

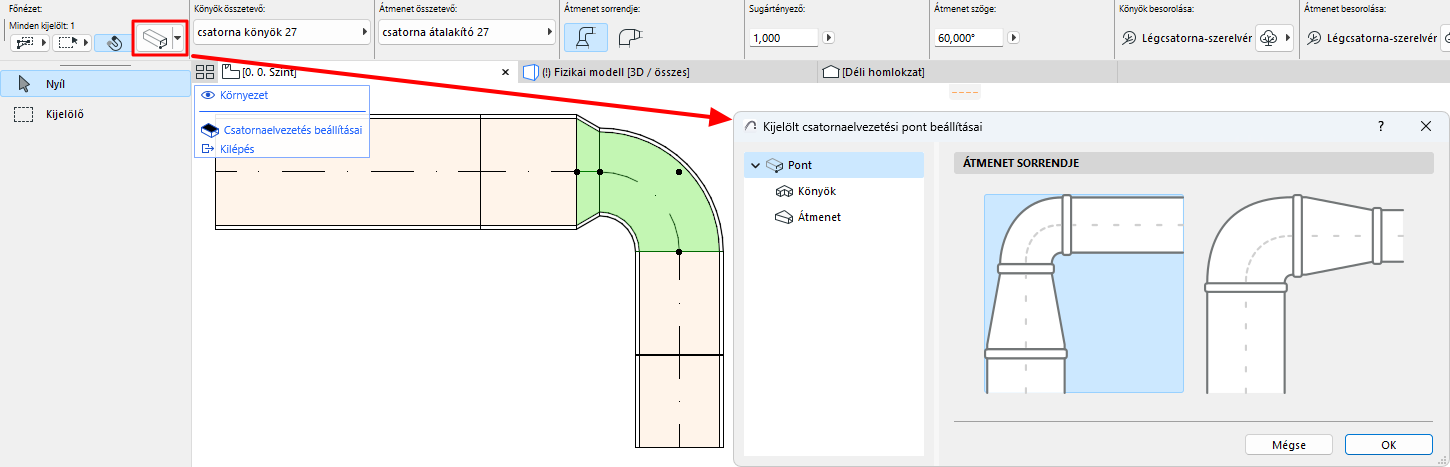

Például módosíthatja az átmenet sorrendjét egy kijelölt csomópontra vonatkozóan:
Kilépés a szerkesztő módból
Alkalmazza az alábbiak egyikét:
