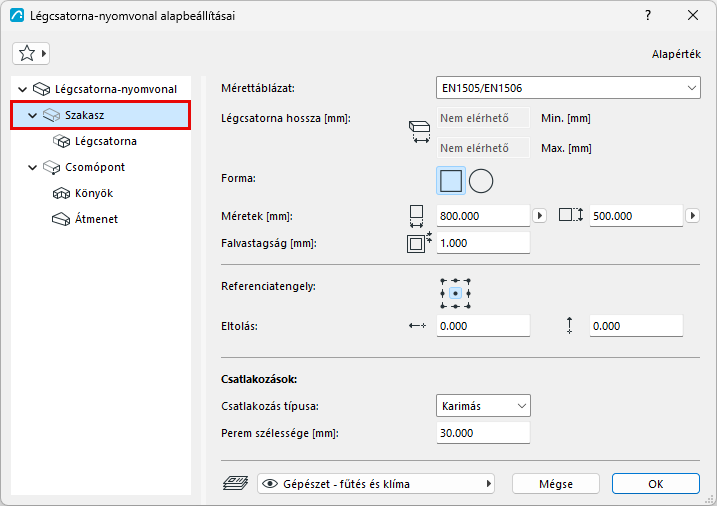

Nyomvonal szakasz beállításai

Elérhető az Archicad Collaborate-tel.

Mérettáblázat

Válasszon mérettáblázatot. (Táblázatok beállítása: Vonalvezetési specifikációk.)

Légcsatorna hossza

Ezek az adatok akkor jelennek meg, ha a Nyomvonal-specifikációkban beállította az „Egyedi hosszok használata” lehetőséget.

Lásd Egyedi cső- és csatornahosszok használata .

Forma

(Csak légcsatorna esetén:) Válasszon keresztmetszetet: téglalap vagy kör.

Méretek

• (Csak légcsatorna esetén:) Téglalap esetén: adja meg a keresztmetszeti értékeket.
• Válasszon szabványos körméretet a beállított mérettáblázatból.
  Megjegyzés: bármelyik szakasz keresztmetszete testre szabható a bevitel során – lásd Vonalvezetési paraméter módosítása menet közben.

Falvastagság

Az épületgépészeti elem falának vastagsága.

Iigazítás és eltolás

Lásd Szakasz referenciavonal módosítása – igazítás és eltolás

Csatlakozás típusa

Válassza ki a megfelelő típust (pl. peremes, hegesztett, egyszerű) – ez a nyomvonal típusától függően változik. Szükség szerint adja meg a szélességet/átmérőt.

A szegmens könyökei és csomópontjai ennek megfelelően használják ezeket a csatlakozásokat.
