MEP-kompatibilis objektumok
Elérhető az Archicad Collaborate-tel.

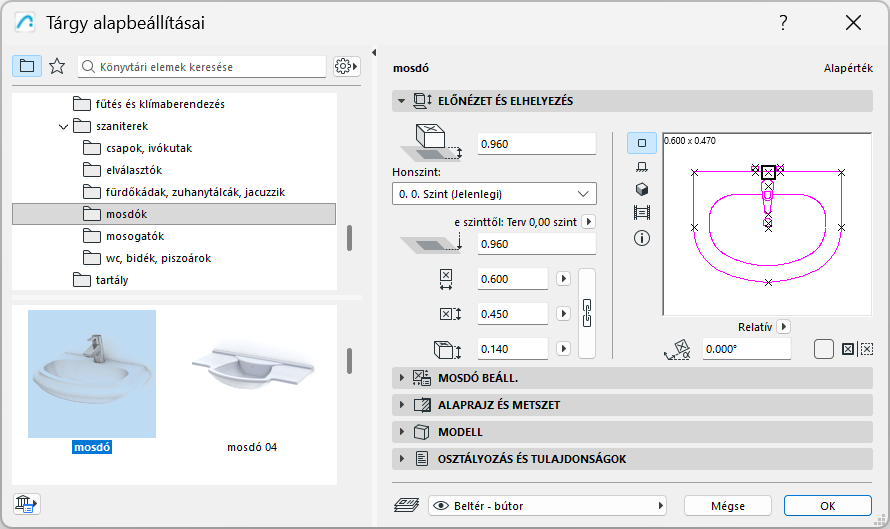

Több jól ismert tárgy (pl. mosdó) az épületgépészettel kompatibilis csatlakozási beállításokkal is rendelkezik, így azok csatlakoztathatók az épületgépészeti elvezetésekre.
Épületgépészeti csatlakozási helyek megjelenítése a Tárgyak elemeknél
- Válassza a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontot.
- Könyvtári elemek egyéb beállításainak megnyitása
- Engedélyezze a megjelenítést a Tárgy MEP kapcsolatai jelölőnégyzet bejelölésével.
Modellnézet-beállítás: az épületgépészeti kapcsolatok megjelenítése vagy elrejtése a könyvtári elemeknél

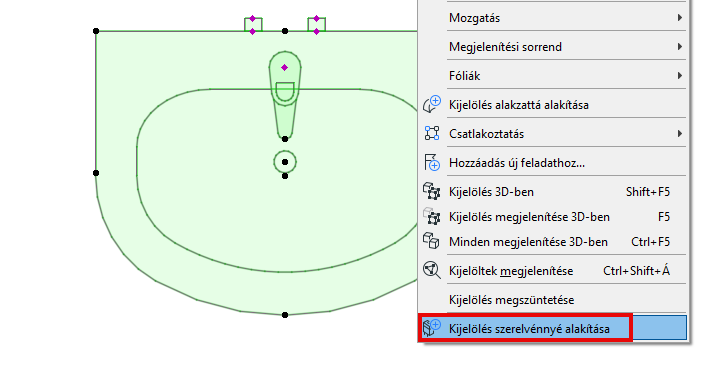

Tárgyak berendezéssé konvertálása
Az ilyen kapcsolatok grafikus szerkesztéséhez először át kell alakítania őket Berendezés típusú elemekké.
Kijelölt épületgépészeti tárgy esetén: módosítsa a típust Szerelvényre (vagy állítsa vissza azt Tárgyra) a helyi menü parancsaival.
