Hasznos terhek létrehozása/frissítése

Ezzel a funkcióval a statikusok automatikusan hozhatnak létre hasznos terhet a helyiségekre.

Hogyan működik?

  • Feleltesse meg a helyiségeket (azok osztályozása segítségével) a megfelelő terhelési kategóriáknak
  • A terhelési kategóriák meghatározzák a hasznos terhek értékeit. Az Archicad alapértelmezett terhelési kategóriákat kínál, ezek azonban szükség szerint testre szabhatók.
  • Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot

Mely helyiségeknél jön létre hasznos teher?

Hasznos teher a következő feltételeknek megfelelő helyiségekben hozható létre:

  • a „Hasznos terhek generálása” jelölőnégyzet aktív (Helyiségbeállítások)
  • a helyiséghez tartozik osztályozás (Helyiségbeállítások)
  • A helyiség osztályozása meg van feleltetve egy terhelési kategóriának (Teherleképezés párbeszédpanel)

Aktiválja a jelölőnégyzetet: Hasznos terhek generálása

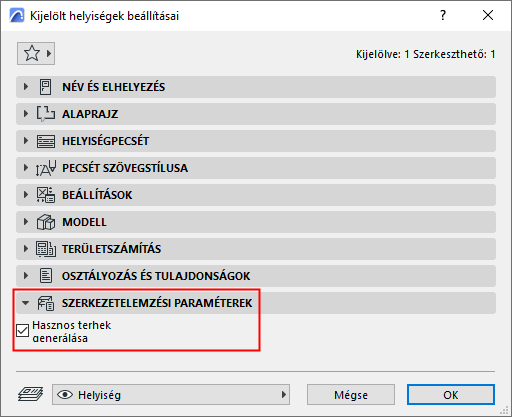

A lehetőség a Helyiségbeállításoknál és az Infótáblán (Szerkezetelemzési paraméterek panel) elérhető:



Helyiség osztályozása

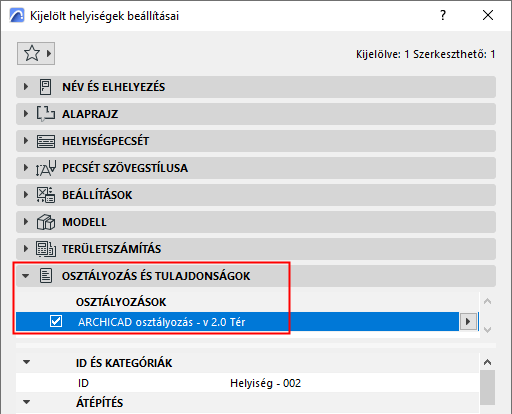

A helyiség osztályozása a Helyiségbeállításoknál és az Infótáblán (Osztályozás és tulajdonságok panel) adható meg:



Teherleképezés beállítása

  1. Nyissa meg a Beállítások > Teherleképezés menüpontot

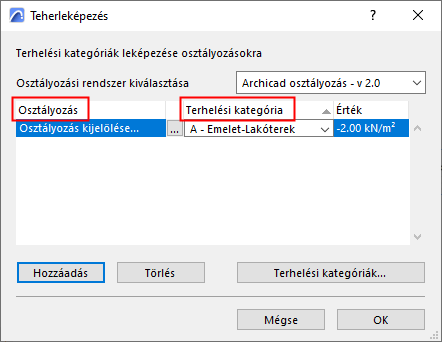

  2. A táblázat segítségével feleltesse meg az osztályozásokat (bal oszlop) a terhelési kategóriáknak.

    • Kattintson a Hozzáadás lehetőségre a szükséges mennyiségű leképezési szabály létrehozásához
    • Ez a párbeszédpanel tartalmazza a terhelési kategória értéket (az érték a Terhelési kategória párbeszédpanelen módosítható)

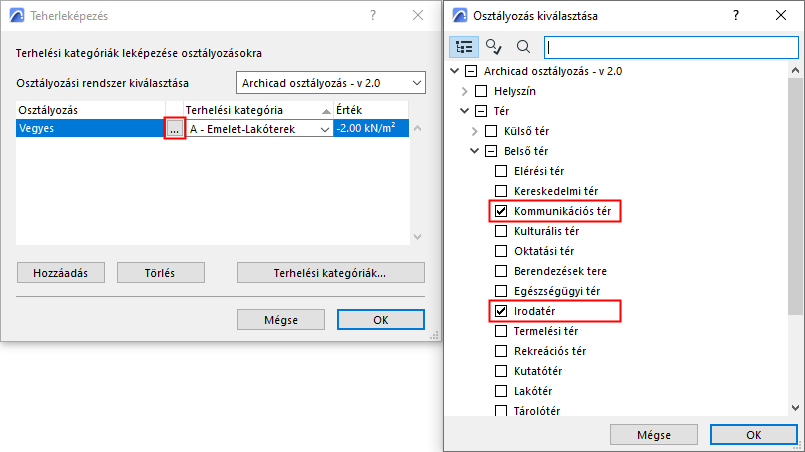

    • Egy terhelési kategóriához egy vagy több helyiségosztályozás is hozzárendelhető: a példában a „tárgyaló” és az „iroda” osztályozás ugyanahhoz a terhelési kategóriához tartozik.


„Hasznos terhek létrehozása” parancs

  1. Ellenőrizze, hogy aktív-e a Szerkezetelemzési modell funkció: Használja a Szerkezetelemzési modell megjelenítése kapcsolót
    • a Nézet menüből
    • a Szerkezetelemzési modell eszközsávból
  2. Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot
  3. Jelölje be a Hasznos terhek négyzetet.
  4. Adja meg a hasznos teher teheresetét.
  5. Kattintson az OK gombra.

Ellenőrizze a kapott felületi terheket 3D-ben.



Hasznos terhek frissítése

Ha a modell változik, annak megfelelően frissíthetők a hasznos terhek is:

Használja a Tervezés > Szerkezetelemzési elemek > Terhek létrehozása/frissítése parancsot

Szükség szerint új hasznos terhek hozhatók létre, illetve a meglévők frissíthetők és törölhetők a modellben (pl. helyiséggeometria, osztályozás) vagy a teherleképezésben történt változásoknak megfelelően.
