Szerkezeti terhek

A terhek a tartószerkezetre ható nyomó- és feszítőerők, melyeket az épület teljes életciklusa alatt figyelembe kell venni.

Ezeket az Archicad szerkezetelemzési modelljében a teherelemek ábrázolják, valamint az SAF-alapú adatcsere-munkafolyamatok támogatják. Az oda-vissza történő küldéskor a teherrel kapcsolatos információk megőrződnek a BIM-modellben.

Megjegyzés: A terhek csak akkor láthatók, ha a szerkezetelemzési modell aktív. A szerkezetelemzési modell bekapcsolásához használja a Nézet menüben vagy a szerkezetelemzési modell eszközsávján lévő kapcsolót.

Új teherelemek (pont, vonal, felület) is elhelyezhetők Archicadben, illetve adatok meghatározhatók és szerkeszthetők a teheresetekhez, csoportokhoz és kombinációkhoz.

A teher asszociatív módon kapcsolódik ahhoz az elemhez, amelyre helyezzük. Az elem geometriájának vagy helyzetének módosítása (a Generálás szabályainál lévő hatásokat is beleértve) a teherelemre is hatással van.

Teheresetek és tehercsoportok

A tehereset „egy adott vizsgálat során egyidejűleg figyelembe veendő, összetartozó teherelrendezések, valamint a rögzített esetleges és állandó hatásokkal együttesen fellépő alakváltozások és imperfekciók együttese.” (BS EN 1990:2002+A1:2005 – Eurocode-szabvány. A tartószerkezetek tervezésének alapjai)

Az Archicadben:

  • Teherelem létrehozásakor annak teheresete a Teher eszköz beállításainál adható meg.
  • A tehereset határozza meg, hogy a teherelem látható-e (az elem fóliaállapot által meghatározott láthatóságához hasonlóan).

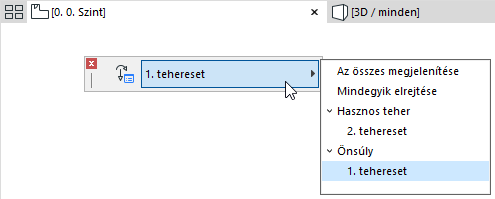

  • Állítsa be a látható tehereset(ek)et a Tehereset palettán, amely(ek) alapértelmezés szerint látható(k) a statikusi munkakörnyezetben.

  • A látható tehereset minden nézethez menthető a Nézet beállításainál.
  • A terv tehereseteinek meghatározásához és kezeléséhez lépjen a Nézet > Teherkezelő menüpontba.
  • A Teherkezelőben látható tehereseteket a program tehercsoportokba rendezi, melyeket számos szerkezetelemzési program képes kezelni.

Teherkombináció

A teherkombináció több olyan teher adatait tartalmazza, amelyek egyszerre hatnak egy adott szerkezetre. Sok elemző program használ teherkombinációs adatokat a többszörös teher hatásának különféle tényezők és szorzók segítségével történő kiszámításához.

Az Archicadben a szerkezetelemzési programokkal való kompatibilitás biztosítása érdekében használunk teherkombinációkat. Az Archicaden belül egyetlen funkciójuk az adatok tárolása és kezelése.
