Teher eszköz beállításai

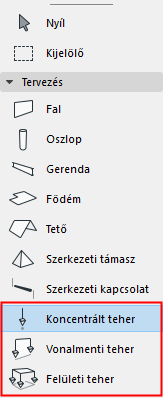

Az Archicadben három teher eszköz elérhető:

A beállítások megnyitásához kattintson duplán az eszközre az eszköztárban.

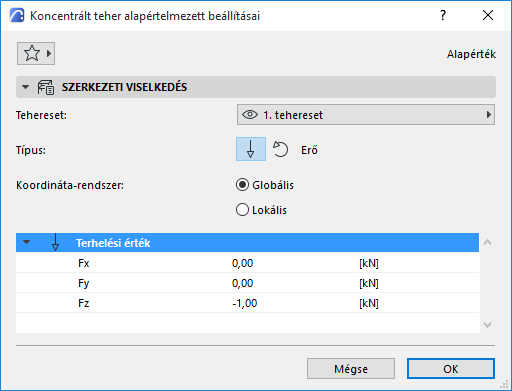

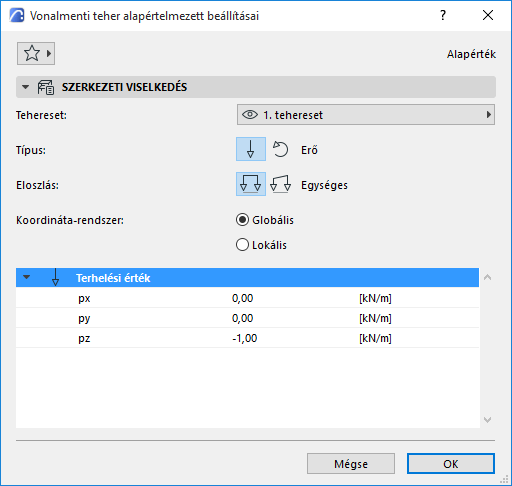

Koncentrált teher beállításai	Vonal menti teher beállításai

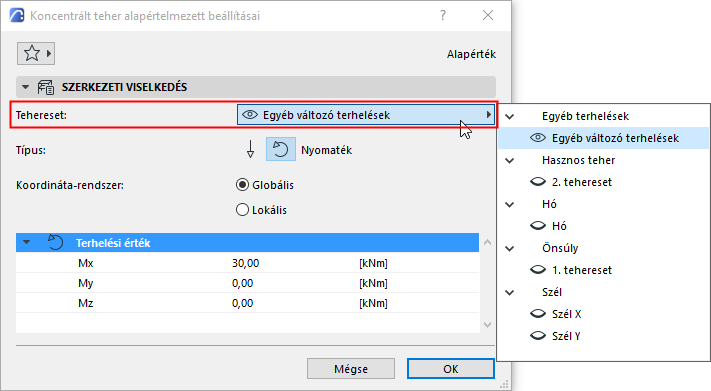

Tehereset

Válasszon teheresetet ehhez a teherelemhez.

A tehereset határozza meg, hogy a teherelem látható-e (az elem fóliaállapot által meghatározott láthatóságához hasonlóan).

Note:

Állítsa be a látható tehereset(ek)et a Tehereset palettán, amely(ek) alapértelmezés szerint látható(k) a statikusi munkakörnyezetben.
A látható tehereset minden nézethez menthető a Nézet beállításainál.

Válasszon az erő és a nyomaték közül a teher viselkedésének megadásához.

A nyomatékot kettős nyílhegy és hajlított nyíl jelzi.

Pontban ható erő Pontban ható nyomaték

A teher hosszanti eloszlását jelzi.

Egységes: a teher eloszlása egyenletes az él mentén. A terhelési értékek a két végponton egyformák.
Trapéz alakú: a terhelési értékek a két végponton eltérőek. A teher erőssége lineárisan változik a két pont között.

A terhelési érték vektorirányának értelmezését határozza meg.

Minden teherhez meg kell adni annak erősségét minden irányban

Koncentrált terhelési érték	Leírás
Pontban ható erő
Fx, Fy, Fz	Az X, Y és Z irányban alkalmazott erő nagysága.
Pontban ható nyomaték
Mx, My, Mz	Az X, Y és Z irányban alkalmazott nyomaték nagysága.

Vonal menti terhelési érték	Leírás
Vonal menti erő
px, py, pz	Az X, Y vagy Z irányban a vonal menti teher minden pontján alkalmazott erő nagysága.
px1, py1, pz1	Az X, Y vagy Z irányban a vonal menti teher kezdőpontján alkalmazott erő nagysága.
px2, py2, pz2	Az X, Y vagy Z irányban a vonal menti teher végpontján alkalmazott erő nagysága
Vonal menti nyomaték
Mx, My, Mz	Az X, Y vagy Z irányban a vonal menti teher minden pontján alkalmazott nyomaték nagysága
Mx1, My1, Mz1	Az X, Y vagy Z irányban a vonal menti teher kezdőpontján alkalmazott nyomaték nagysága
Mx2, My2, Mz2	Az X, Y vagy Z irányban a vonal menti teher végpontján alkalmazott nyomaték nagysága

Felületi erő értéke	Leírás
px, py, pz	A felületi erő X, Y vagy Z irányában alkalmazott erő nagysága.

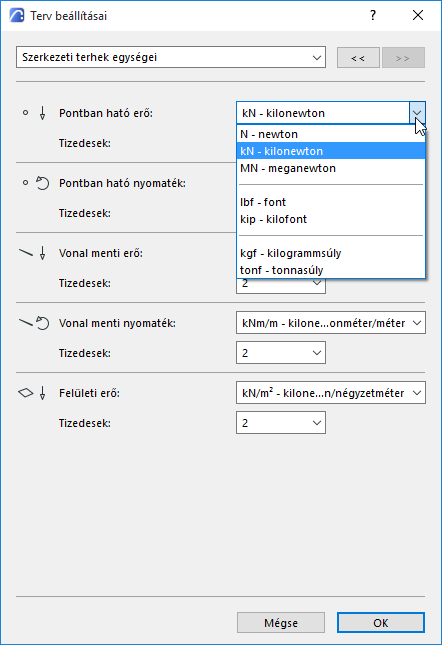

Minden teher eszközhöz és típushoz meg kell adni a mértékegységet (Lehetőség > Terv beállításai > Szerkezeti teheregységek):
