Terhek ábrázolása

Teher mértékének méretezése (1D elemekre helyezett terhek)

A teher optimális megjelenítéséhez a használt teherszimbólum mérete automatikusan az 1D elem vastagságához igazodik.

Az 1D elem vastagsága a Terv beállításai > Szerkezetelemzési modell ábrázolása menüpontban állítható be

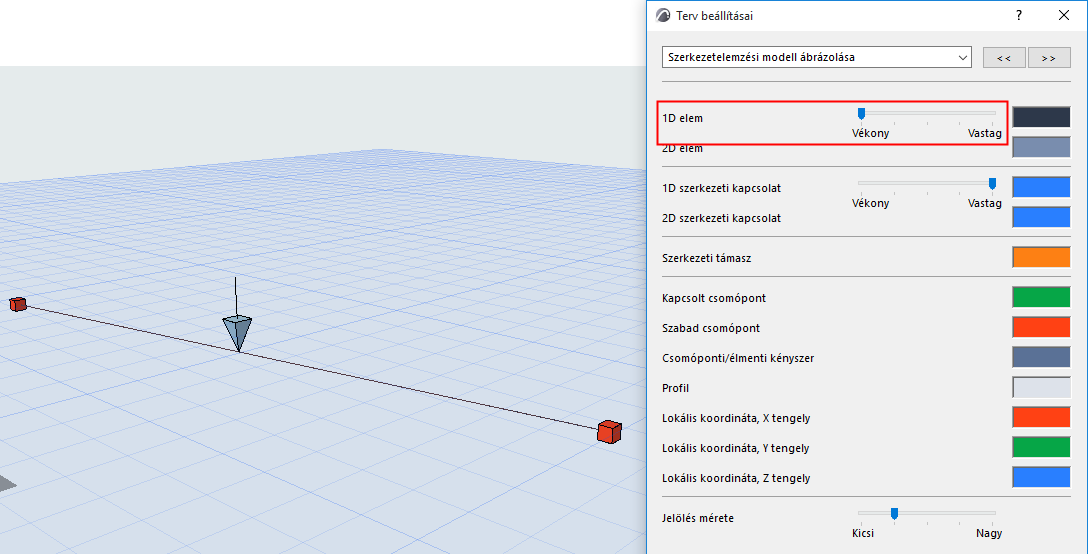

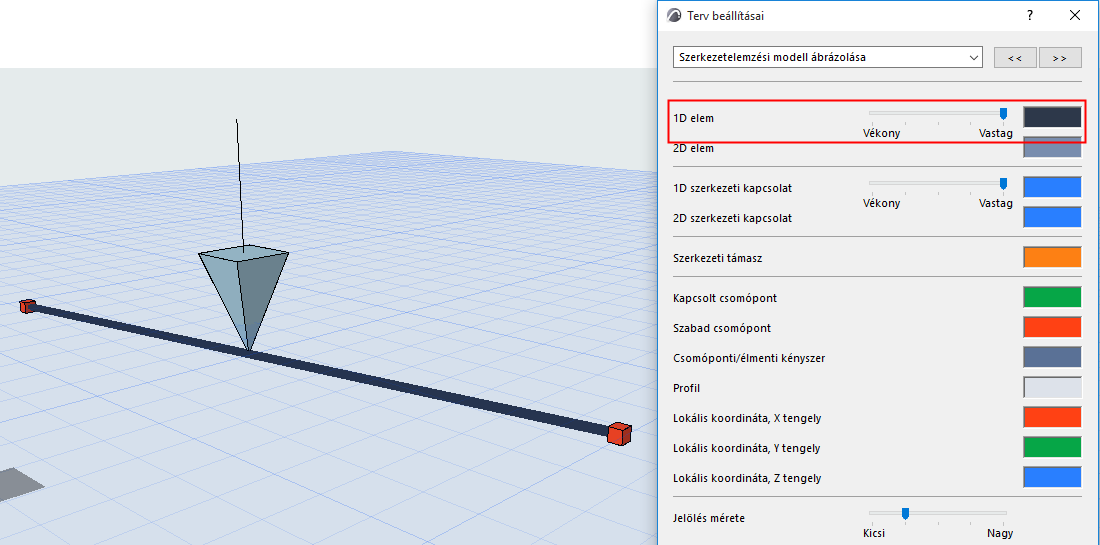

Például: a vékonyabb 1D elemeken kisebb teherelemek láthatók.

Tipp: A tervben lévő 1D elem vastagságát úgy adja meg, hogy az az igényeinek megfelelő legyen, de vegye figyelembe, hogy ez egy tervszintű beállítás, és a csapatmunkában dolgozó összes felhasználónál hatással van a szerkezetelemzési modell elemeinek megjelenésére.

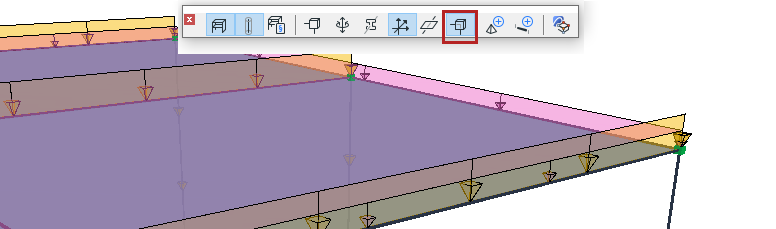

Koncentrált terhet jelző nyilak megjelenítése átlátszóként

Használja a Szerkezetépítő mérnök eszközsávon található „Átlátszó szimbólumok” kapcsolót. Ezekkel állítható be a koncentrált teher nyílhegyeinek 3D-s megjelenése.

Teher minimum és maximum mértékének ábrázolása

A tervben való jobb láthatóság érdekében a terhek ábrázolásához geometriai határértékeket vezettünk be.

A meghatározott (minimális vagy maximális) erősségi határértékek elérését követően a terhek mértéke nem változik.

Az alapértelmezett határértékek a következők:

Teher eszköz	Minimális erősség	Maximális erősség
Pont	1 kN	1501 kN
Vonal	1 kN/m	76 kN/m
Felület	1 kN/m2	26 kN/m2

Megjegyzés: Szükség esetén ezek a minimum és maximum értékek módosíthatók a jegyzékből.
