A szerkezetelemzési modell megjeleníthető az alaprajzon, a Metszet ablakokban és a 3D nézetekben.
Használja a Szerkezetelemzési modell kapcsolót
a Szerkezetelemzési modell eszközsávon
a Nézet menüben
A Megjelenítés/Elrejtés állapot minden egyes nézetnél külön állítható be (attól függetlenül, hogy be van kapcsolva egy nézetnél, egy másik nézetnél ki lehet kapcsolva).
Fontos: Az Archicad elemek csak akkor válnak a szerkezetelemzési modell részévé, ha adott beállításokkal rendelkeznek a geometria és a jellemzők szintjén. Lásd A szerkezetelemzési modell elemei .
Átlátszó fizikai modell megjelenítése
Bekapcsolt Szerkezetelemzési modell opció esetén:
Az Átlátszó fizikai modell kapcsolóval jeleníthető meg a fizikai modell is átlátszóként az aktuális nézetben:
A szerkezetelemzési modell összetevőinek megjelenítése

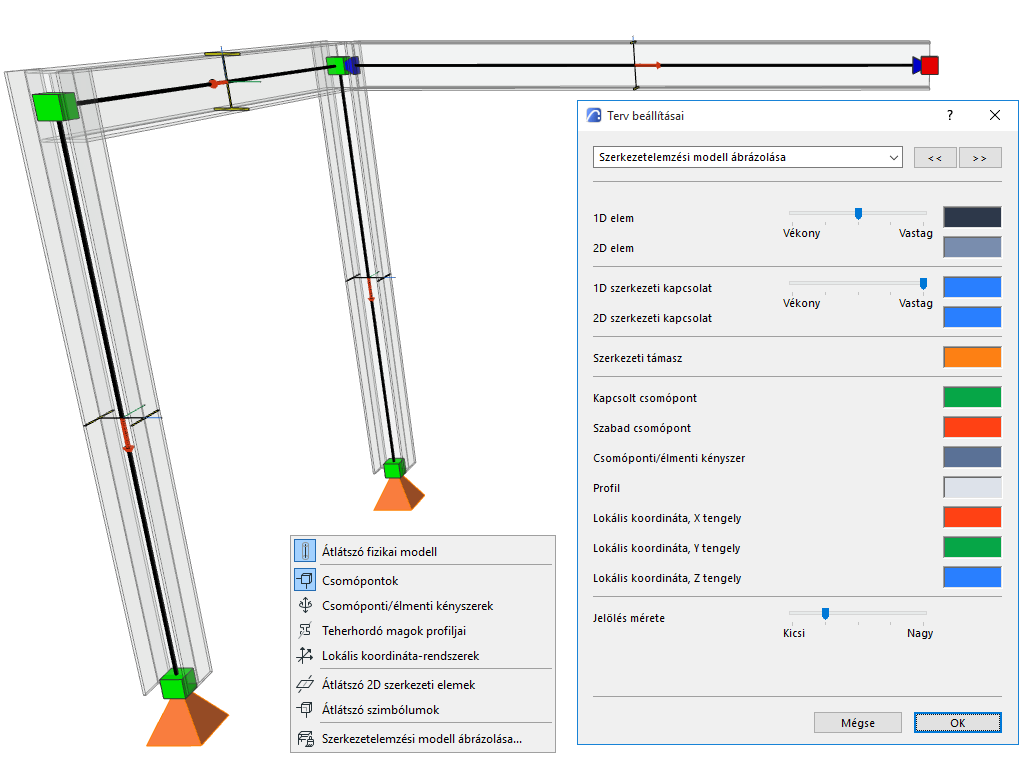

A következő kapcsolókkal jeleníthetők meg vagy rejthetők el a szerkezetelemzési modell összetevői. A vezérlők a következő helyeken találhatók:
Szerkezetelemzési modell eszközsor
Nézet > Szerkezetelemzési modell beállításai
Nézet > Elemek 3D nézetben > Elemek szűrése és vágása 3D-ben (Szerkezeti támasz és kapcsolat elemek esetén)
A csomópontok megjelenítése az 1D és 2D elemek végeinél és sarkainál.
Csomópontok csatlakozásai: visszajelzés színekkel
Alapértelmezés szerint:
A zöld csomópont helyes csatlakozási pontot vagy metszést jelöl a csatlakoztatott szerkezetelemzési elemek között
A piros csomópont szabad (nincs szükség csatlakozásra) vagy nem csatlakoztatott / meg nem támasztott pontot vagy véget jelöl:1. Ábra 1: Megtámasztott, 2: Csatlakoztatott, 3: Szabad vég (konzol), 4: Nem csatlakoztatott, 5: Nem megtámasztott
Csomóponti/élmenti kényszerek megjelenítése
Ezzel a kapcsolóval jeleníthetők meg a vonatkozó alaprajzi jelek a szerkezetelemzési modellben.
Csak az 1D elemek rendelkeznek keresztmetszeti profillal. Ezzel a kapcsolóval jeleníthetők meg a vonatkozó alaprajzi jelek a szerkezetelemzési modellben.
Átlátszó alaprajzi jel készítéséhez használja a következő lehetőséget: Átlátszó szimbólumok.
Helyi koordinátarendszerek megjelenítése
Az elem helyi koordináta-rendszerének megjelenítése (csak a 3D ablakban).
Helyi X: vastag piros vonal
Helyi Y: vékony zöld
Helyi Z: vékony kék2. Ábra A szerkezetelemzési elem helyi koordináta-rendszere
Átlátszó 2D elemek
A kapcsolóval a következő eredmény érhető el:
2D elemek megjelenítése átlátszóként
Felületi típusú szerkezeti kapcsolatok megjelenítése átlátszóként
Átlátszó szimbólumok
Ezzel a kapcsolóval a következő szimbólumok átlátszóra állíthatók:
