Szerkezetelemzési modell generálási szabályai
A program generálási szabályok alkalmazásával optimalizálja a szerkezetelemzési modellt a szerkezetelemzési szoftverekbe történő exportálásra.
Az aktuális generálási szabályok automatikusan életbe lépnek, amikor bekapcsolja a szerkezetelemzési modellt. A szabályokat nem kell külön paranccsal aktiválni.
Minden generálási szabálykészlet a következőket tartalmazza:
- Igazítási szabályok: Ezek a szabályok igazítják (nyújtás, visszavágás, eltolás révén) az 1D és 2D elemeket úgy, hogy biztosítva legyen a folytonosság a csomópontok között. A folytonosság a szerkezeti elemzéshez elengedhetetlen, mivel a nem folytonos modell hibákat okoz.
- Csomóponti/élmenti kényszerek: Általános szabály megadása a kapcsolattal nem rendelkező csomópontok/élek kényszereinek kezeléséhez. (Ez akkor lehet hasznos, ha a fogadó elemző szoftver megköveteli, hogy az összes ilyen csomópont „Merev” legyen.)
- Áttörések szűrése: Szabályok meghatározása annak biztosítására, hogy a nagyon kis méretű áttörések és a nagyon keskeny 2D elemek ne legyenek figyelembe véve a szerkezetelemzési modellben.

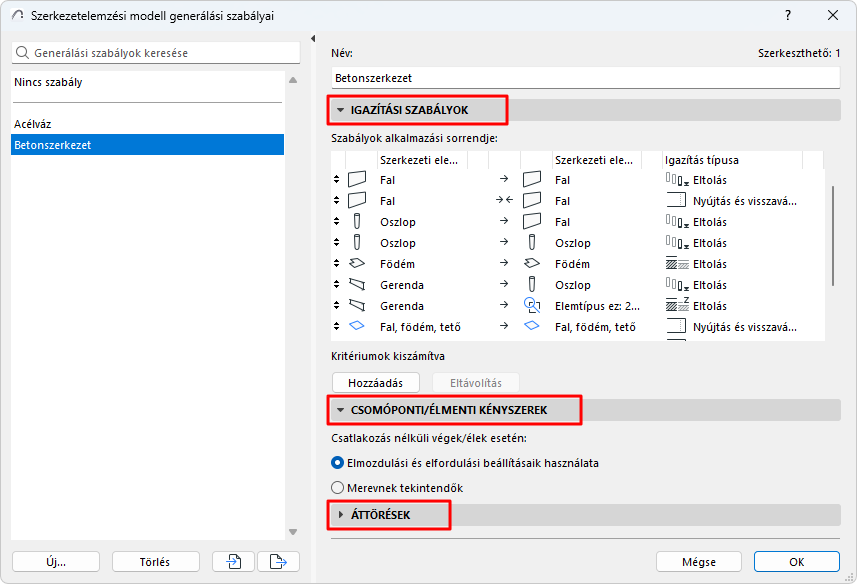

Ezt a párbeszédablakot a következő módon nyithatja meg:
Az alapértelmezett sablon több előre meghatározott generálási szabálykészletet (és egy „Nincs szabály” lehetőséget) tartalmaz. Próbálja ki az alapértelmezett lehetőségeket.
Ha szerkeszteni kell a szabályokat, kattintson a Hozzáadás lehetőségre a kiválasztott szabálykészlet másolásához, majd finomítsa a szabályokat.
