Igazítási szabályok

A cél folytonos szerkezetelemzési modell készítése

A helyes szerkezetelemzéshez az exportált modellnek folyamatosnak kell lennie, azaz a csomópontoknak kapcsolódniuk kell egymáshoz. Ez a folytonosság a szerkezeti elemzéshez elengedhetetlen, mivel a nem folytonos modell hibákat okoz.

A lenti első képen az eredeti szerkezetelemzési modell látható: bár a fizikai elemek a csomópontjaiknál csatlakoznak egymáshoz, az 1D és 2D elemek piros (szétkapcsolt) csomópontjai több olyan helyet jeleznek, ahol hiányzik a csatlakozás.

Az egyik megoldás, ha igazítási szabályokat hozunk létre és/vagy alkalmazunk a Generálás szabályai párbeszédablakban. Ezekkel a szabályokkal egymáshoz igazíthatók a meghatározott elemtípusok a nyújtás, visszavágás, eltolás és/vagy illesztés művelet segítségével.

Így a szerkezetelemzési elemek automatikusan csatlakoznak mindenhol, ahol ezek a szabályok érvényesek.

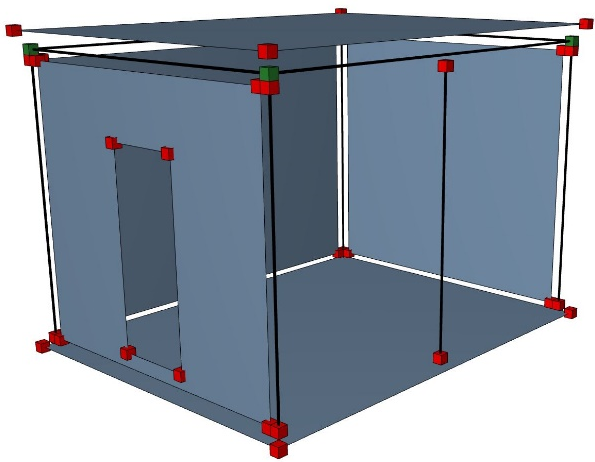

1. Ábra Igazítási szabályok alkalmazása előtt: szétkapcsolt elemek

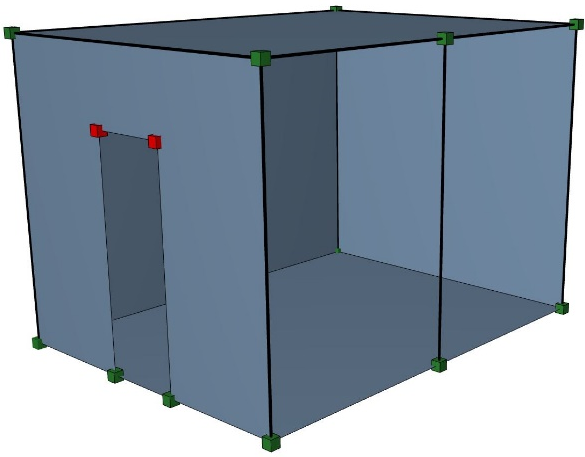

2. Ábra Igazítási szabályok alkalmazása után: kapcsolódó elemek

Igazítási feltételek

Az igazítási szabály csak akkor vonatkozik az elemekre, ha:

• Ha az elemek teljesítik az igazítási szabálynál megadott elemfeltételeket
• Az igazítás (azaz a nyújtás hossza) megfelel az igazítási szabályban meghatározott tűréseknek és feltételeknek
• Az igazításban érintett két elem teherhordó kapcsolattal rendelkezik (a teherhordó magok egy vagy több pontban vagy szomszédos felületnél találkoznak) (lásd még lentebb: Fontos megjegyzések:).
• Az elemhez engedélyezve vannak az igazítások az Elembeállításoknál.

  Alapértelmezés szerint az igazítások minden elemhez engedélyezve vannak. Azonban ebből bármelyik elem kizárható elemszinten (így az elem nem változik vagy manuálisan igazítható).

  Lásd Szabályalapú módosítások engedélyezése – 1D elem vagy Szabályalapú módosítások engedélyezése – 2D elem.

Fontos megjegyzések:

• Bizonyos Archicad funkciók segíthetnek meghatározni és pótolni a hiányzó teherhordó kapcsolatokat:
• Lásd a „Hiányzó teherhordó kapcsolat” paramétert itt: Fizikai modell minőségellenőrzése
• Lásd a Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében)  jelölőnégyzetet az 1D elemek elembeállításainál
• Az aktuális generálási szabályok (az igazítási szabályokat is beleértve) életbe lépnek, amikor bekapcsolja a szerkezetelemzési modellt – nem szükséges azokat külön paranccsal aktiválni.
