Elemtulajdonság használata a pontosabb anyagmegfeleltetéshez

Előfordulhat, hogy több SAF anyagot kell leképezni egyetlen Archicad építőanyagra. A szerkezetelemzési programokban többféle erősségi fokozat használható ugyanahhoz az anyagtípushoz (pl. beton – C20/25, C30/37 stb.).

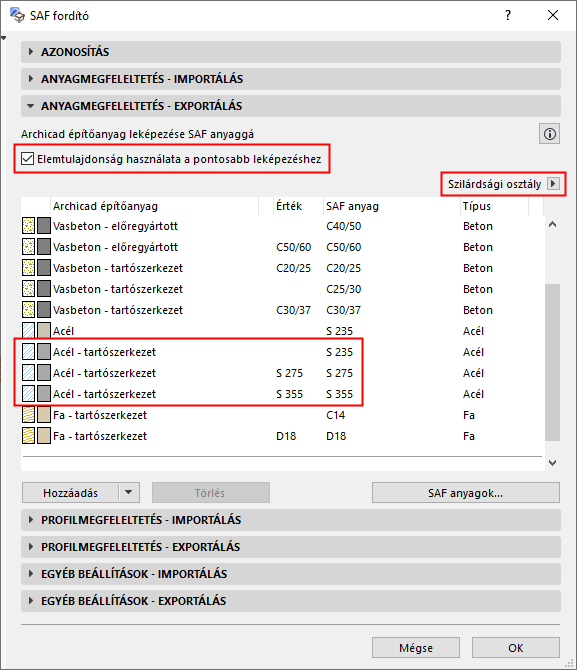

1. Jelölje be a négyzetet az „Elemtulajdonság használata a pontosabb leképezéshez” opció hozzáadásához.
2. A jellemző kiválasztását szolgáló előugró ablak most már elérhető. Válasszon egyetlen Archicad tulajdonságot az építőanyag megkülönböztetéséhez (a példában: erősségi fokozat).
   Megjegyzés: Az előugró ablakban az Archicad terv összes tulajdonsága megtalálható.

   Például, az ebben az Archicad modellben lévő „Acél - Tartószerkezet” építőanyaghoz három különböző SAF leképezési meghatározás szükséges, hogy a három különböző erősségi fokozati értéket tükrözze: S 275, S 355 és Nincs megadva.

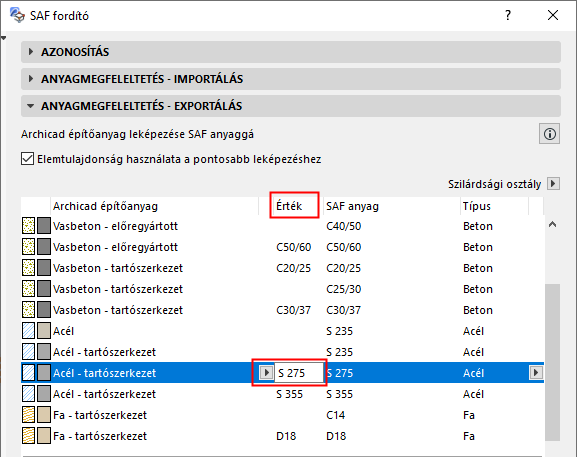

3. Megtörtént az "Érték" oszlop hozzáadása a leképezési szabályhoz: kattintson az Érték mezőbe, és adja meg a vonatkozó adatokat (pl. S 275 or S 355 az "Acél – tartószerkezet" építőanyag esetén).





   Fontos megjegyzések:

   • Egy adott Archicad modellben csak egy elemtulajdonság használható értékként az SAF anyagmegfeleltetéshez.
   • Az SAF anyagmegfeleltetéshez csak karaktersor jellegű elemtulajdonságok használhatók.
   • A tulajdonságérték leképezéséhez ezeket az értékeket Archicad elemekhez kell rendelni (pl. a gerenda- vagy oszlopbeállításoknál), nem pedig az építőanyagokhoz.

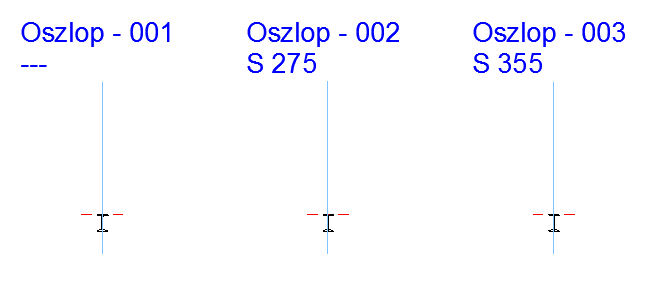

Példa: többféle erősségi fokozatú tulajdonságértékekkel rendelkező építőanyag

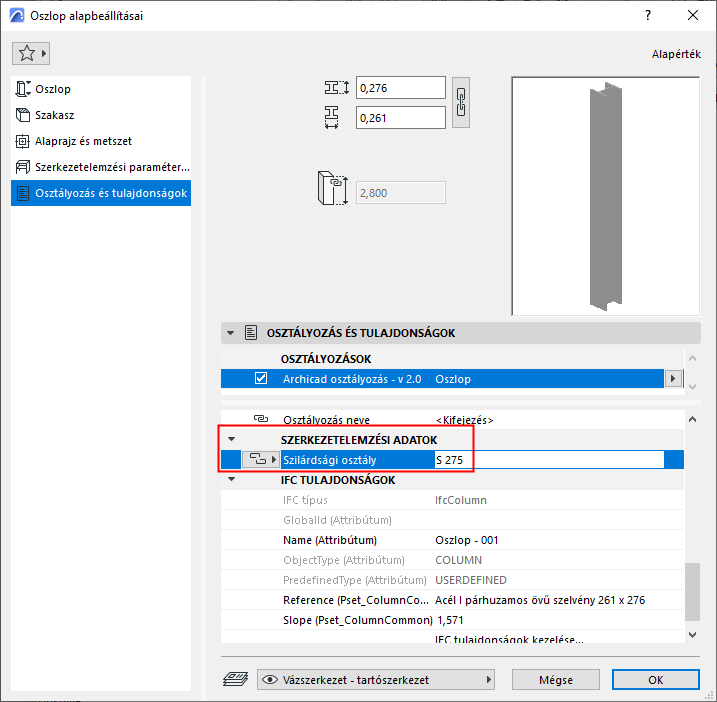

Ebben a modellben több Archicad elem használja az „Acél - Tartószerkezet” építőanyagot, de ezek „erősségi fokozat” jellemzőjéhez eltérő értékek tartoznak (Elembeállítások, Osztályozás és tulajdonságok panel).
