Profilmegfeleltetés – Exportálás

Ugorjon a Fájl > Együttműködés > SAF > SAF fordítók menüpontra.

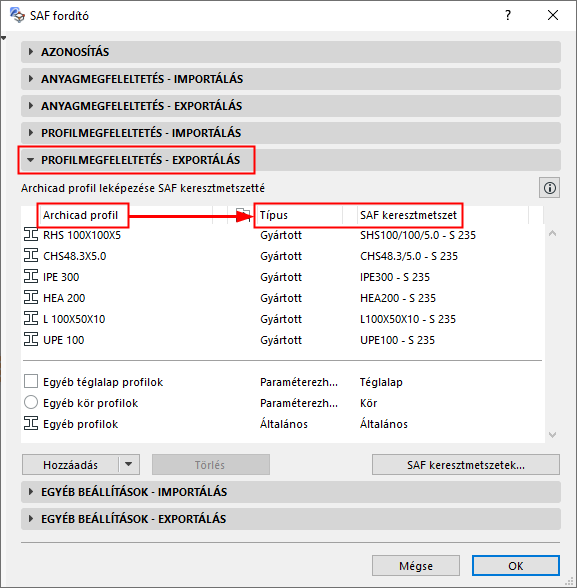

A Profilmegfeleltetés - Exportálás panel segítségével az összetett profilt tartalmazó 1D elemek pontos megfelelőjükre képezhetők le („SAF keresztmetszet”) a fogadó szoftverben.



Keresztmetszeti típusok SAF-ben

Az SAF szabvány négy keresztmetszeti típust határoz meg:

  • Gyártott: Ipari előállítású keresztmetszetek szabványos elnevezéssel.
  • Összetett: több gyártott profilra épülő összetett szelvény (pl. két I-szelvény). Példa összetett keresztmetszet megadására: profil = IPE200 és paraméterek = 10mm (profilok közötti távolság).
  • Parametrikus: forma és méret (paraméterek) által meghatározott keresztmetszetek.
  • Általános: a keresztmetszet bármely általános formájának meghatározására szolgál. Egy vagy több zárt poligonból áll, nyílásokkal együtt. Ezek nem szabványos elnevezést használnak.
