Összetett profilok leképezése (név szerint)

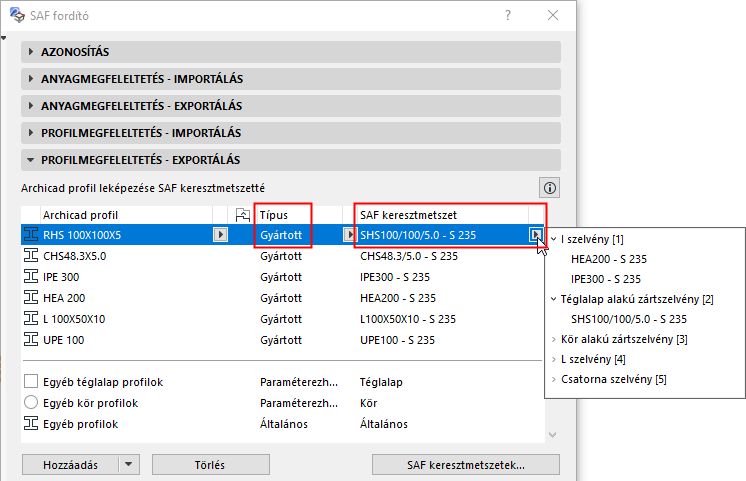

  1. Válassza ki minden listázott Archicad profilhoz a megfelelő típust és keresztmetszetet.

    • Az SAF keresztmetszet előugró ablakban az elemek a választott típus (gyári, parametrikus, összetett) szerint vannak szűrve és az SAF Formcode szerint vannak listázva.
    • Ha nem találja a keresett SAF keresztmetszetet az előugró ablakban, a listához további elemek adhatók. Lásd Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be) .
    • A név szerint leképezett profiloknál az SAF keresztmetszet tartalmazza az anyagdefiníciót.
    • Az „általános” típusú profilok leképezése nem név szerint történik. Ezek SAF keresztmetszetek lesznek a profil sokszöge vagy geometriája alapján. Anyaguk az Anyagmegfeleltetés panelen adható meg.
  2. További Archicad profil listához történő hozzáadásához válasszon az alábbi műveletek közül:

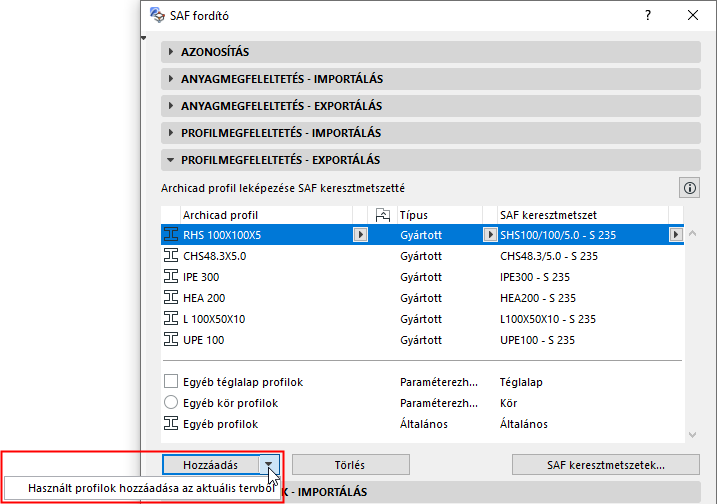

    • A Hozzáadás gomb megnyomása után kattintson a Használt profilok hozzáadása az aktuális tervből lehetőségre

    • Kattintson a Hozzáadás lehetőségre, majd válasszon az Archicad terv összetett profiljainak listájáról. (Elérhető profilattribútumok: amelyek rendelkeznek maggal, valamint gerendákkal és oszlopokkal használatosak.)
