Rhino fájl kapcsolása

  1. A kapcsolt modulok elhelyezéséhez hasonlóan használja a Fájl > Külső tartalom > Modul elhelyezése menüpontot.

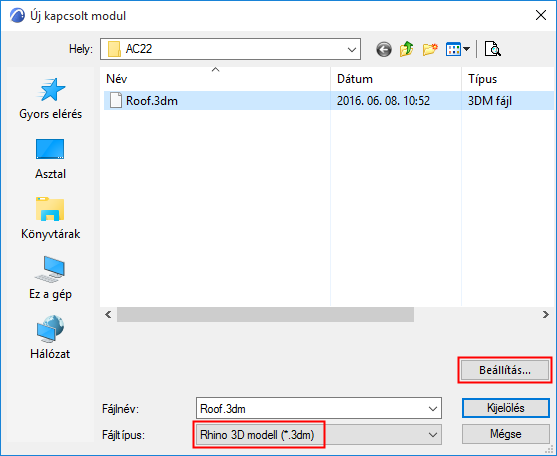

  2. Az Új kapcsolt modul párbeszédablakban válassza a Rhino 3D modell (*.3dm) formátumot, majd kattintson a Beállítások lehetőségre.

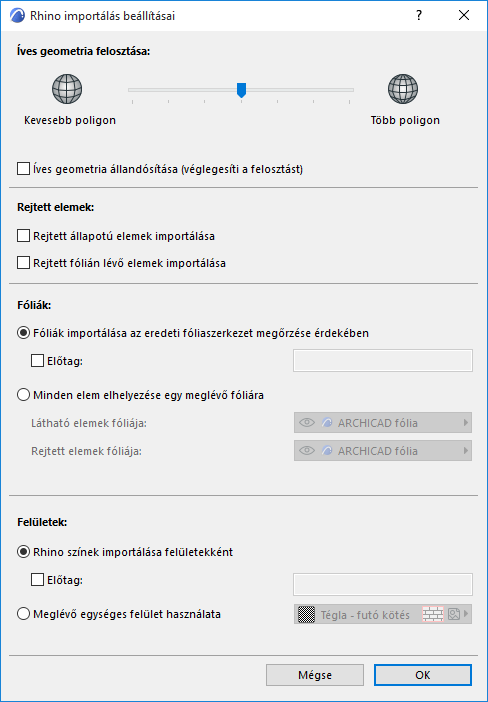

  3. Megjelenik a Rhino importálás beállításai párbeszédablak.


    Itt ugyanazok a beállítások láthatók, mint a Rhino modell megnyitásakor/összefűzésekor:

    Lásd Rhino 3D modell importálási lehetőségek.

    Megjegyzés: A szegmentálási beállítások a Rhino alapú kapcsolt modul elhelyezése után nem módosíthatók.
  4. Az importálási beállítások megadása után, az új kapcsolt modul párbeszédablakához történő visszalépéshez kattintson az OK gombra.
  5. Válassza ki az újonnan létrehozott, Rhino alapú kapcsolt modult, majd kattintson a Kiválasztás lehetőségre a Modul lehelyezése párbeszédablakhoz történő visszalépéshez.
  6. A kapcsolt modul elhelyezése és kezelése a szokásos módon történik. A kapcsolt modul az Archicadben éppen nyitott szintre kerül.

    Lásd Modul elhelyezése ezen eljárás áttekintéséhez.

A kapcsolt modul importálási beállításainak megtekintése

Minden Rhino alapú kapcsolt modul saját importálási beállításokkal rendelkezik. A kapcsolt modul beállításainak (vagy a konvertálási információ) megtekintéséhez:

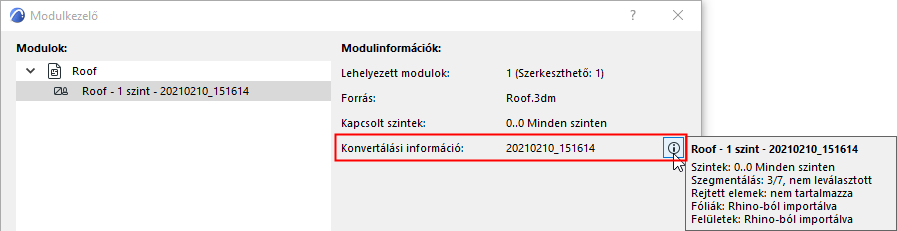

  1. Nyissa meg a Kapcsolt modulkezelőt (Fájl > Külső tartalom > Kapcsolt modulkezelő).
  2. Válassza ki a kívánt Rhino alapú modult a kapcsolt modulok listájáról.
  3. A jobb oldalon jelölje be a Konvertálási információ lehetőséget a modul adatainak megtekintéséhez.
