Modul elhelyezése

  1. Válassza ki a Fájl > Külső tartalom > Modul lehelyezése parancsot.

    Megjelenik a Modul elhelyezése párbeszédpanel.

    Ha a terv már tartalmaz egy vagy több kapcsolt modult:

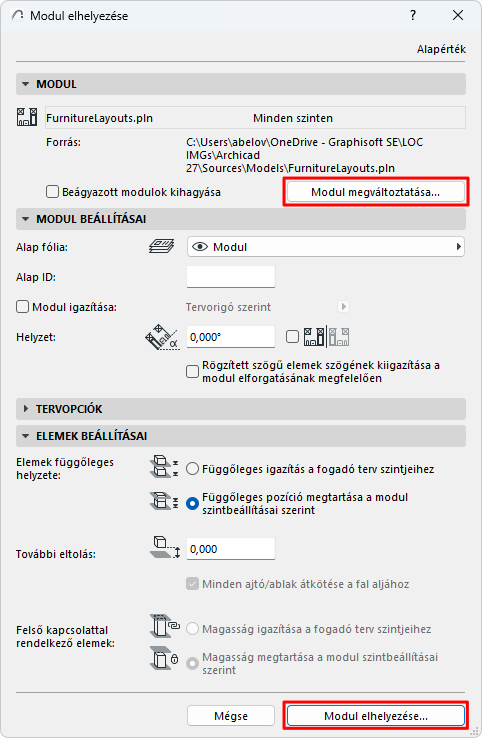

    • Megjelenik az utoljára lehelyezett kapcsolt modul. Kattintson a Modul elhelyezése lehetőségre, ha ugyanezt a modult kívánja újra lehelyezni; vagy a Modul megváltoztatása opcióra, ha egy másik modult szeretne kiválasztani.


    Ha még nem került lehelyezésre egy kapcsolt modul sem.

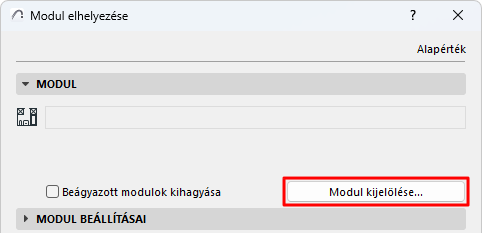

    • Kapcsolt modul meghatározásához kattintson a Modul kijelölése lehetőségre.

  2. Modul kijelölése

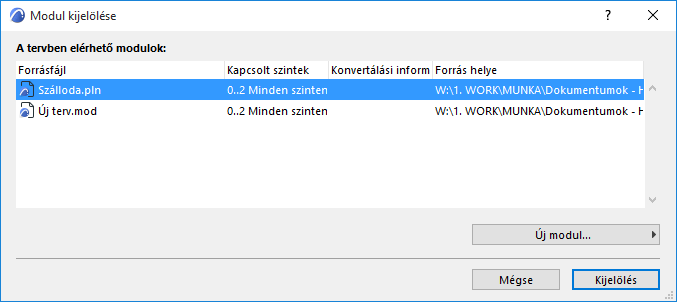

    Megjelenik a Modul kijelölése párbeszédablak. A tervben lévő kapcsolt moduloknál (ha vannak) fel vannak tüntetve a kapcsolt szintekkel kapcsolatos adatok és a forrásfájl helye.

    • Az IFC alapú modulok esetén a Konvertálási adatok oszlopban láthatók a fájl Archicad be történő konvertálásához használt sablon- és fordítófájlok.
    • A Rhino alapú modulok esetén a Konvertálási adatok oszlop felel meg a modult azonosító időpecsétnek.
    • RVT-alapú modulok esetén a Konvertálási információ oszlopban látható a 3D nézet és az időpecsét.
  3. Alkalmazza az alábbiak egyikét:
    • Válasszon egyet a listában látható meglévő modulok közül vagy

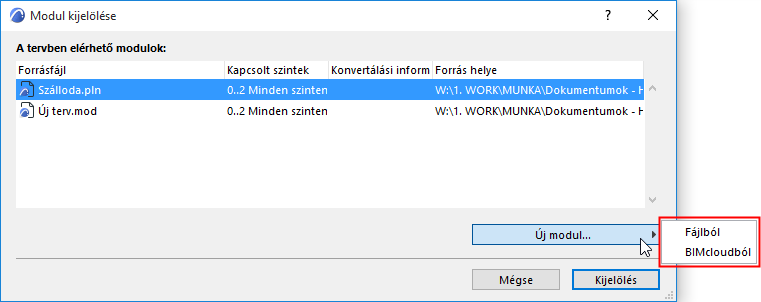

    • Ha új kapcsolt modult kíván hozzáadni az aktuális tervhez, kattintson az Új modul opcióra.


    Az Új modul opció választásakor:

    Válassza ki az új modul forrásfájlját: lehet fájlból vagy a BIMcloudból.


    • Fájlból: Egy mappa párbeszédpanel jelenik meg. Válassza ki a kívánt fájlt a modulként való használathoz.
    • A BIMcloudból: Válassza ki a megfelelő BIMcloudot, majd a Csapatmunka tervet. Szükség esetén, jelentkezzen be a BIMcloudba. Lásd Bejelentkezés BIMcloudba .
      Megjegyzés: A forrásként használt Csapatmunka terv és a fogadó terv verziójának meg kell egyeznie.

    IFC fájlformátum választásakor:

    A további lehetőségeket lásd IFC fájl elhelyezése.

    Rhino (.gsm) fájlformátum választásakor:

    A további lehetőségeket lásd Rhino fájl kapcsolása.

    Revit (.rvt) fájlformátum választásakor:

    A további lehetőségeket lásd Kapcsolt modul 3D RVT modell.

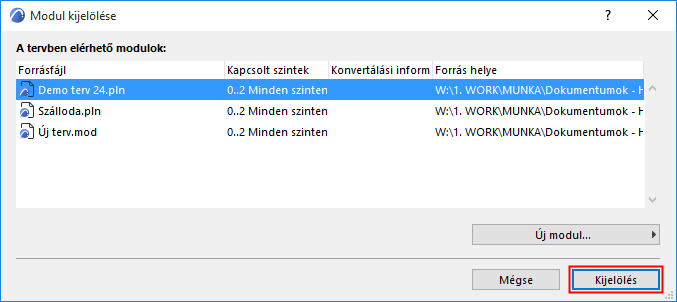

  4. Kattintson a Kiválaszt parancsra.

  5. Ha a kijelölt PLN vagy .mod fájlban több szint található, megjelenik a Szint kiválasztása párbeszédpanel.
    Megjegyzés: A Szint kiválasztása lehetőség nem jelenik meg IFC modulok esetén (amelyeknél az összes szint lehelyezésre kerül), vagy Rhino alapú modelleknél.


    Válasszon egy beállítást:

    • Egy szinten: A kapcsolt modulként történő elhelyezéshez kattintson a listában megjelenő egyik szintre.
    • Minden szinten (Teljes modell): A modul fájl összes szintjének elhelyezése a fogadó tervben.
  6. Kattintson az OK gombra.

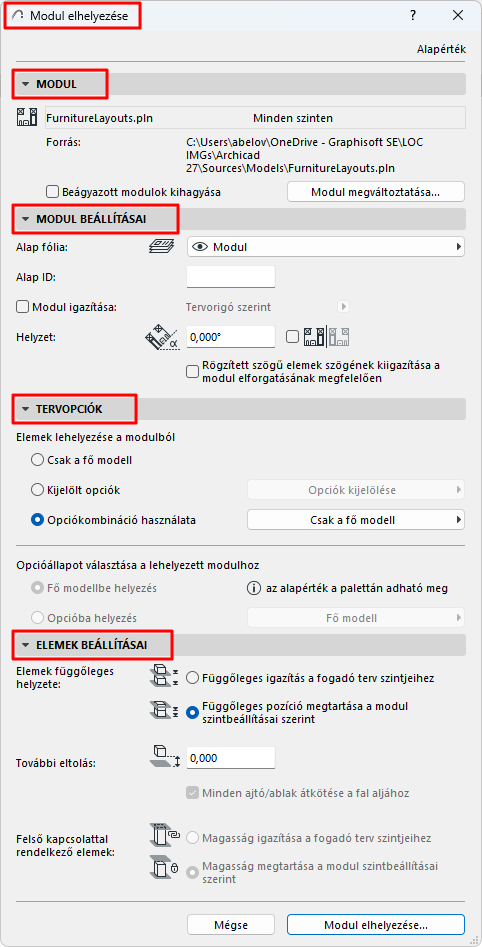

  7. Kattintson a Kiválasztás gombra, amellyel visszaléphet a Modul elhelyezése párbeszédablakba:

    • az alap fólia és a tájolás beállításához
    • opcionálisan a modul tervorigóhoz vagy felmérési ponthoz történő igazításához
      • Csak modul elhelyezésekor elérhető, felmérési pontot használó modulformátumok esetén: PLN, MOD, IFC, RVT
      • ennek bejelölésekor a Helyzet vezérlő szürkén jelenik meg
    • opcionális Tervlapsablon-azonosító hozzárendeléséhez
  8. Tervopciók megadása a kapcsolt modulhoz:
    • Válassza a Tervopciók lehetőséget a forrásfájlból történő elhelyezéshez. (A fő modell mindig elhelyezésre kerül, de választhat meghatározott opciókat vagy opciók kombinációját.)
    • A kapcsolt modul a fogadó fájl aktuális alapértelmezett opciójához kerül.

      Lásd Kapcsolt modulok és tervopciók.

  9. az elemmagasság és a felső kapcsolattal rendelkező elemek kezelési módjának meghatározásához
    Megjegyzés: IFC fájl csatolásakor az Elemek függőleges helyzete lehetőségnél mindenképpen a Magasság megtartása beállítást válassza. Ellenkező esetben az importált modell „széteshet”, ha az elemei más szerkezetű szintre kerülnek.

    A részleteket lásd: Modul beállításai.

  10. Kattintson a Kapcsolt modul lehelyezése gombra.

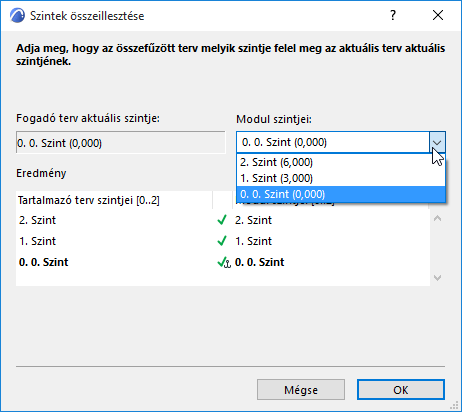

  11. Szintek illesztése (többszintű kapcsolt modulok esetén):

    Jelölje ki a Szintek illesztése párbeszédpanelen a modulnak azt a szintjét, amelyet a fogadó terv aktuális szintjére kíván helyezni. (Rhino alapú modellek esetén nem alkalmazható.)

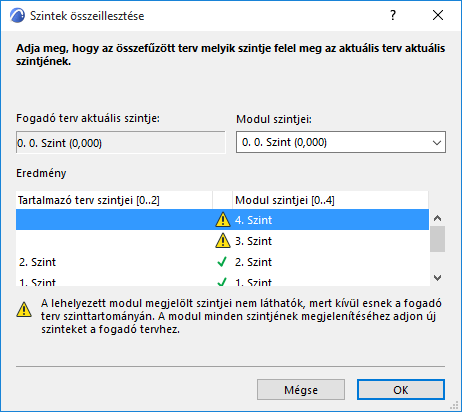

    Ha egy többszintes modult a modulnál kevesebb szintet tartalmazó gazdatervbe készül elhelyezni, a modul a gazdatervbe nem „illeszkedő” szintjei nem lesznek láthatók.



    A probléma megoldásához hozzon létre további szinteket a fogadó tervben.

  12. A kapcsolt modul lehelyezéséhez kattintson az OK gombra.
