Kapcsolt modul 3D RVT modell

Ezzel a funkcióval importálhatók a 3D modell elemei Revit RVT fájlokból úgy, hogy kapcsolt modulként helyezzük el azokat a tervbe. A létrejövő GDL könyvtári elemek az importált elemek pontos geometriáját és tulajdonságait használják, a felületi színeket is beleértve. A Revitben beállított, nézetre vonatkozó „Szakterület” szűrőt a program is megfelelően felismeri.

Ugyanezzel a funkcióval helyezhető el RVT kapcsolt modul – a többi kapcsolt modulhoz hasonlóan.

1. Az Alaprajzon: használja a Fájl > Külső tartalom > Modul lehelyezése parancsot.
2. A megnyíló Modul elhelyezése párbeszédablakban kattintson a Modul kiválasztása lehetőségre.
3. Az előugró Új modul gombon kattintson a Fájlból vagy BIMcloudból lehetőségre

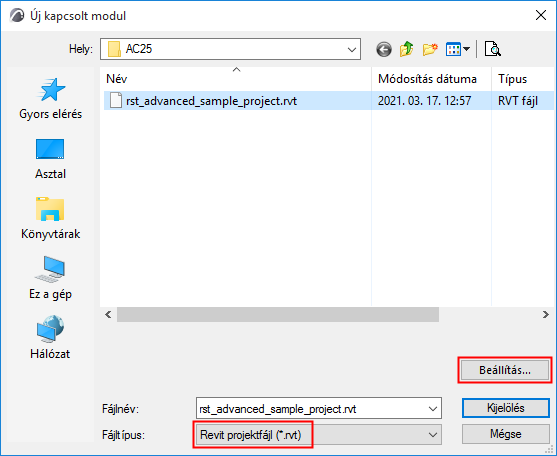

4. Megjelenik az Új kapcsolt modul párbeszédpanel: itt böngészhet az RVT típusú fájlok között.
5. Kattintson a Beállítások lehetőségre.

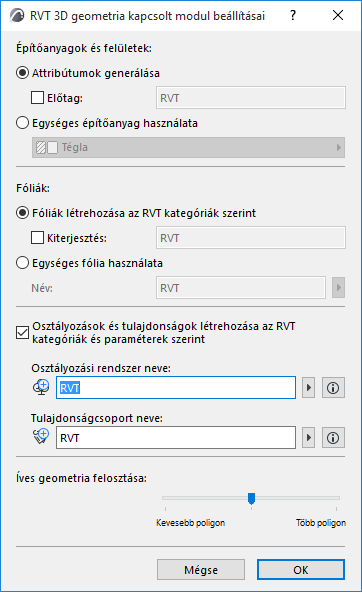

6. Megnyílik az RVT 3D geometria kapcsolt modul beállításai párbeszédpanel. Itt adhatók meg az importálás beállításai:





   Építőanyagok és felületek

   Válasszon a két lehetőség közül az importált Revit építőanyagok és felületek kezeléséhez.

   • Attribútumok létrehozása: A Revit felületeket és anyagokat Felület és Építőanyag tulajdonságként adja hozzá a tervhez, opcionálisan előtaggal, melynek segítségével megkülönböztethetők az attribútumlistákban.
   • Egységes építőanyag használata: Minden Revit felületet és anyagot egyetlen építőanyaggá konvertál. Ebben az esetben kattintson az előugró ablakra, és válasszon építőanyagot az Archicad  tervből. Minden létrejött könyvtári elem a beállított építőanyagot használja majd. (Válassza ezt a lehetőséget, ha nem szeretné növelni a tervben lévő attribútumok számát.)

   Fóliák

   Válasszon a lehetőségek közül az importált Revit tárgyak fóliáinak létrehozásához:

   • Fóliák létrehozása az RVT kategóriák szerint: Tárgyak helyezése a Revit kategóriáknak megfelelő fóliákra. Opcionálisan utótag használható az ilyen fóliák megkülönböztetéséhez a projekt fólialistáján.
   • Egységes fólia használata: Minden importált tárgy egyetlen fóliára helyezése. Adja meg a fólia nevét a mezőben. (Ha már létezik ilyen nevű fólia a tervben, a program azt használja majd. Ellenkező esetben új fólia jön létre.)

   Osztályozások és tulajdonságok

   Jelölje be szükség szerint az Osztályozások és tulajdonságok létrehozása az RVT kategóriák és paraméterek szerint négyzetet.

   A (szöveges, numerikus, igaz/hamis) Revit paraméterek importálása tulajdonságként történik, az alábbiakban megadott nevű tulajdonságcsoportban.

   • Osztályozási rendszer neve: A Revit kategóriák importálása osztályozási rendszerként történik, az itt megadott név használatával. (A Revit tervben szereplő összes kategória újrakészül az Ön tervében – azaz nemcsak azok, amelyeket hozzárendeltünk a kapcsolt tartalomhoz.)

     Az osztályozási rendszer az alábbiakban megadott tulajdonságcsoport nevét használja majd (pl. RVT). Verziószáma az elhelyezett RVT fájl formátuma szerinti. (Importálás után ezek az adatok az Osztályozáskezelőben láthatók.)

   • Tulajdonságcsoport neve: Az importált paraméterek tulajdonságcsoportként kerülnek a tervbe, az itt megadott tulajdonságcsoport neve alatt (pl. RVT). (Importálás után ezek az adatok a Tulajdonságkezelőben láthatók.)
     Megjegyzés: Kapcsolt modul hozzáadása után javasoljuk, hogy az újonnan hozzáadott osztályozási rendszert és annak tulajdonságait fűzze be a fogadó fájlba az Osztályozáskezelő és a Tulajdonságkezelő segítségével.

   Íves geometria felosztása

   A csúszka segítségével beállítható a geometriai részletesség (sokszögekre osztás) a három szint egyikére. Minél több a sokszög, annál nagyobb a létrejövő tárgy. Javasoljuk, hogy közepes beállítást használjon. Ha a tárgy túl nagy, válassza a Kevesebb poligon beállítást. Ha az eredmény túl darabolt és durva, válassza a Több poligon beállítást.

7. Kattintson az OK gombra az új kapcsolt modulhoz történő visszalépéshez, majd kattintson a Kiválasztás lehetőségre.

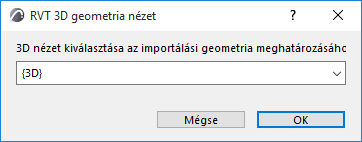

8. Megjelenik az RVT 3D geometria nézet párbeszédpanel.





   Válasszon egy Revit 3D nézetet (ha több van), amelyből importálni kívánja a modellelemeket. A program a kiválasztott nézet tartalma alapján hozza létre a GDL könyvtári elemeket. Kizárólag 3D nézetben készült Revit tárgyak importálhatók.

9. Kattintson a Kiválasztás gombra, amellyel visszaléphet a Modul elhelyezése párbeszédablakba. A kiválasztott RVT fájl az elhelyezendő modulként látható.

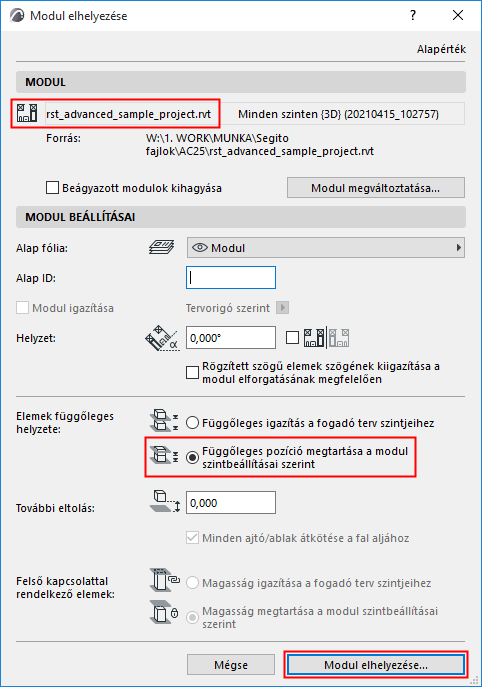

10. Az Elemek függőleges helyzete beállításhoz mindenképpen a Függőleges pozíció megtartása a modul szintbeállításai szerint lehetőséget válassza (lásd a lenti ábrát). Ellenkező esetben az importált modell „széteshet”, ha az elemei más szerkezetű szintre kerülnek.





11. Kattintson a Modul elhelyezése gombra.
    • Az importált Revit 3D nézet elemeit a program GDL könyvtári elemekké konvertálja.
    • A tárgyak a terv beágyazott könyvtárába kerülnek.
      Tipp:  Az RVT modellfájl önálló megjelenítéséhez kapcsolja a fájlt egy üres tervhez.

      Általános információkért a kapcsolt modulok kezeléséről lásd: Kapcsolt modulok kezelése.
