Koordináták paletta

A helyi menü segítségével a paletta vízszintes/függőleges vagy bővített/kompakt formában jeleníthető meg.

Balról jobbra haladva a Koordináták Paletta a következő vezérlőket tartalmazza:

• Felhasználói origó: Átállítja a nulla pontot a felhasználó által megadott helyzetre. Erre a gombra kattintva az alaprajzon bárhol elhelyezheti az origót.
  Megjegyzés: Ha a Felhasználói origót vissza kívánja helyezni a Terv origóhoz, kattintson kétszer a Felhasználói origó gombra.

  További részleteket lásd Origók.

• Elforgatott háló beállítása: Kattintson az elforgatott háló gombra, majd rajzoljon egy vektort az alaprajzon az Elforgatott háló szögének megadásához. Megjegyzés: A 'Normál' hálóhoz a Háló csere gombbal térhet vissza.
• Átkapcsolás ortogonális/Elforgatott háló között: Válassza az Elforgatott háló lehetőséget a forgatott háló bekapcsolásához vagy a Normál háló lehetőséget a vízszintes/függőleges háló bekapcsolásához.
• Hálóra illesztés: Válassza az alábbi három lehetőség egyikét a hálóra illesztés vezérléséhez:
  • Hálóra illesztés KI
  • Illessz a Segédhálóra
  • Illessz a Szerkesztőhálóra

    További részleteket lásd Illesztés a hálóra.

• Abszolút/Relatív: Kapcsolja BE a delta gombot relatív X és Y koordináta (Descartes-koordináták) és radiális/szög koordináták (polár koordináták) megjelenítéséhez illetve megadásához.

  Az abszolút értékek a kurzor vízszintes, függőleges, sugárirányú távolságát és szögértékét mutatják a Terv origótól vagy a Felhasználói origótól, de sohasem a szerkesztési kezdőponttól számítva.

  A relatív értékek a kurzor vízszintes, függőleges, sugárirányú távolságát és szögértékét mutatják a Terv origótól vagy a Felhasználói origótól, mielőtt egy elem rajzolásához hozzákezdünk, illetve a szerkesztési kezdőponttól számítva, ha egy elem szerkesztése már folyamatban van.

Általánosságban elmondható, hogy az abszolút derékszögű és a relatív poláris koordináták nyújtják a legtöbb információt, és ezért ezeket szoktuk a leggyakrabban használni.

• Gravitáció: Tetszőlegesen használható elemek födémre, felülethálóra, héjszerkezetre vagy tetőre helyezésekor.





  Lásd Gravitáció.

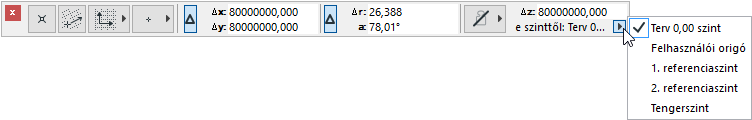

• Elhelyezési szint: A Koordináták paletta „z” mezőjén jelenik meg az az elhelyezési szint, amelyre a program lehelyezi az elemeket. A felbukkanó menüben megadhatja a hivatkozási szintet, amelyről a program méri az értéket: ez lehet a Terv 0,00 szintje, az Aktuális szint (vagy 3D-ben a Felhasználói origó) vagy a Beállítások > Terv beállításai > Referenciaszintek parancsra kattintva megadott opcionális referenciaszintek egyike.

  Lásd Referenciaszint alapbeállítások.
