Rajzkezelő
A Rajzkezelő felsorolja a tervbe (a Tervlapkönyvbe és a modellnézetekbe) lehelyezett rajzokat, beleértve a külső tervből származókat és a külső rajzfájlokat, mint például a PDF fájlokat.
A Rajzkezelő parancsainak segítségével ellenőrizhető az elhelyezett rajzok állapota, módosítható frissítési típusuk, továbbá helyreállíthatók, kiigazíthatók vagy módosíthatók a kapcsolatok.

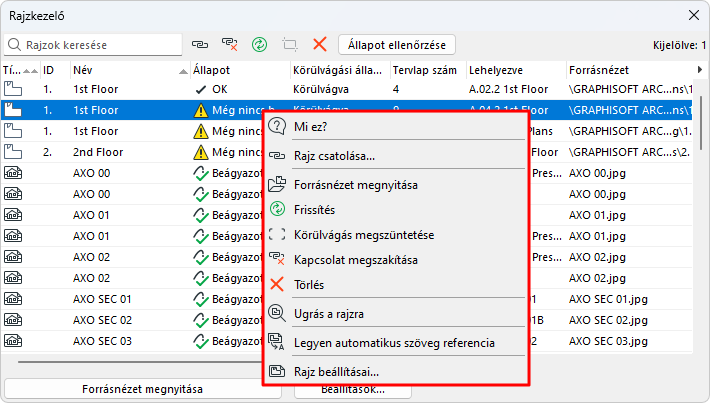

A listában kijelölt rajzokhoz a helyi menüben is találhatók parancsok.
A Rajzkezelőben nem lehet közvetlenül módosítani a kijelölt rajz paramétereit. A rajz beállításainak módosításához használja a Rajz beállításokat.
A Műveletközpontban megtekinthetők a rajzok és megnyitható a Rajzkezelő (Fájl > Infó > Műveletközpont).
A lehelyezett rajzok kezelése és frissítése
Rajzkezelő megnyitása
Alkalmazza az alábbiak egyikét:
Rajzlista
Ha az aktív ablakban található rajz, az a Rajzkezelőben félkövéren jelenik meg.
- Alapértelmezett információ minden rajzhoz: Típus, Azonosító, Név, Státusz, Körülvágási állapot, Tervlap (Elhelyezve), Forrásnézet, Elérési útvonal.

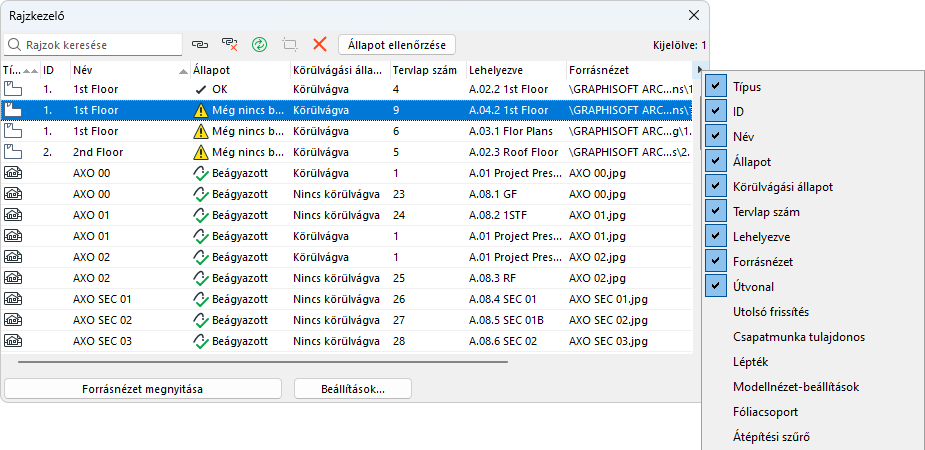

- Oszlopok ki/bekapcsolása: kattintson a jobb egérgombbal bármelyik oszlop fejlécére, előhívva így az elérhető oszlopok listáját vagy kattintson a fekete nyílra a listaoszlopok jobb oldalán.
- Oszlopok rendezése az oszlop fejlécére kattintva
- Másodlagos rendezés: kattintson egy másik oszlop fejlécére az első rendezéssel létrejött hierarchián belüli további rendezéshez
- Oszlopszélesség grafikus módosítása
Rajz tulajdonságai
- Típus: a rajz forrásának típusát jelzi (pl. alaprajzi nézet vagy PDF fájl).
- ID: a rajz azonosítóját mutatja.
- Név: a rajz nevét mutatja.
- Állapot: Lásd Rajz frissítési állapota lent.
- Lehelyezve: Annak a tervlapnak vagy modellnézetnek a neve, amelyre a rajz le van helyezve.
- Forrásnézet: a Navigátor Terv térképén megjelenített forrásnézet. Ha a rajz forrása nem egy projekt nézet, akkor ez az oszlop a forrás fájl nevét és (többoldalas PDF dokumentum forrás esetén) azt a lapszámot, ahonnan a rajz létre lett hozva.
- Elérési út: a rajz forrás nézet helye (pl.: vagy belső vagy a fájl útvonala).
Rajz frissítési állapota
A kijelölt rajz(ok) esetén:
- OK: A rajz frissítve van.
- Módosított: A forrás megváltozott. Kattintson a Frissítés gombra a rajz frissítése céljából.
- Hiányzó: A kapcsolt rajz forrása nem található.
- Nincs hozzáférés: Nincs hozzáférése a forráshoz, mert vagy az Archicad bemutató változatát használja vagy csapatmunkát nem támogató védőkulcsot használ vagy nincs csapatmunka elérési joga ehhez a forráshoz.
- Frissítendő: Átmeneti állapota olyan rajzoknak, amelyek szerepelnek a Frissítendő Rajzok csoportban, azonban a frissítési eljárás még nem érintette ezt a rajzot.
- Frissítés: A jelenleg frissítés alatt álló rajz átmeneti állapota.
- Beágyazott. A rajz kapcsolata megszűnt és nem lehet frissíteni. (A Rajzkezelő csak tájékoztatásul jelzi a korábbi forrásnézetet.)
- Ellenőrizendő: Az automatizált háttér gyors-ellenőrzés funkció nem tudja biztosan eldönteni, hogy a rajzot szükséges-e frissíteni vagy nem. Ha ez az állapot látható, hajtsa végre a következő lépések egyikét:
- Kattintson az Állapot ellenőrzése gombra és kiderül, hogy a rajz vagy OK vagy Módosított. Az utóbbi esetben a Kézi frissítésű rajznál eldöntheti, hogy frissíteni kívánja-e. (Az Automatikus frissítésű rajz automatikusan frissülni fog, mihelyst aktiválja a tervlapját vagy ablakát.)
- Kattintson a Frissítés gombra.
Rajzkezelő parancsok

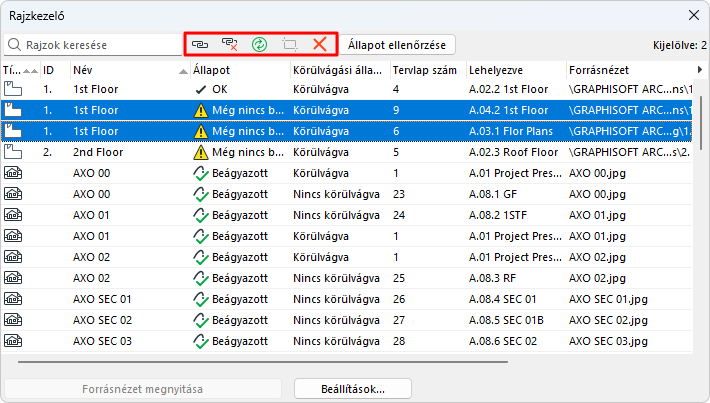

A bal felső sarokban látható parancsok (ikonok) a listában kijelölt rajz(ok)ra vonatkoznak. Az összes vonatkozó parancs elérhető a kijelölt rajz helyi menüjében is.

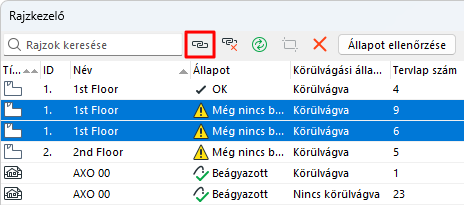

A kijelölt rajzot hozzácsatolja egy külső forráshoz vagy egy belső nézethez.

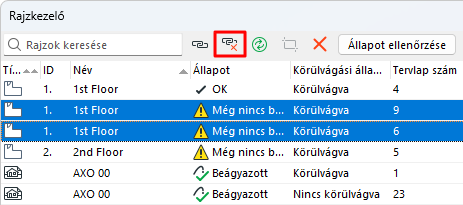

Rajz kapcsolat megszakítása
Megszünteti a kijelölt rajz kapcsolatát. A rajz ekkor be van ágyazva a tervbe. Nem frissíthető addig, amíg ismét össze nem kapcsolja a forrással.

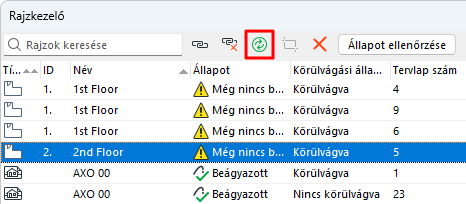

Rajzok frissítése
Kattintson a rajz aktualizálásához.
Rajz körülvágása a kerettel
Kézzel átméretezett határvonallal rendelkező, nem körülvágott, kijelölt rajz esetén:
ezzel a paranccsal levághatók a rajz nem látott részei.
Lásd Rajz kerete.

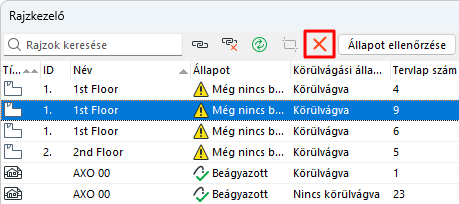

Rajz törlése
A figyelmező üzenet bezárása után kattintson a kijelölt rajz(ok) törléséhez.
Állapot ellenőrzése
Ellenőrizze a kijelölt rajz(ok) frissítésének állapotát, ha az aktuális állapot „Ellenőrzendő”.

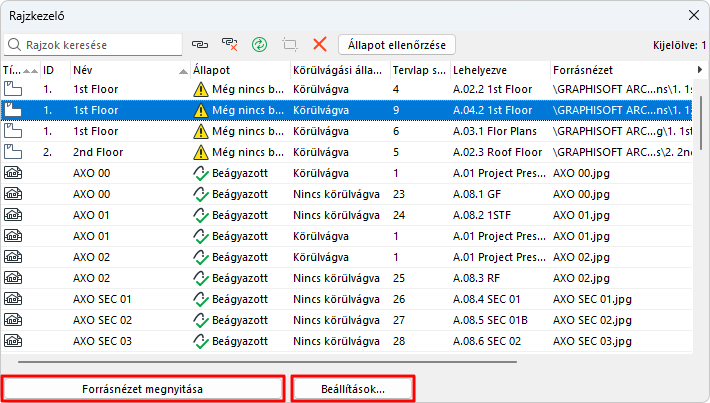

Nyissa meg a kijelölt rajz forrás nézetét. (Ez a gomb szürke a külső forrással rendelkező rajzok esetén.)
Nyissa meg a kijelölt rajz Beállítások párbeszédpanelét.
