Fal lezáró

A következőkben az Alapbeállítások Fal lezáró panel lapjának leírása olvasható az ablakra vagy ajtóra vonatkozóan (HUN Archicad könyvtár).

Ezen a lapon állíthatja be, hogy a réteges fal rétegei hogyan vegyék közre az adott falra helyezett nyílást. (Ezek a beállítások csak a réteges falra helyezett nyílásokra vonatkoznak.)

  • Ezek a beállítások kizárólag a nyílások 2D-s megjelenítését befolyásolják.
  • A Vakolat befordítása beállítások jelennek meg a Metszet/homlokzat nézetekben a réteges falnak a keretbe történő túlnyúlásaként. (A beállítások hatásának a 3D ablakban való megtekintéséhez jelölje be a „Megjelenítés 3D-ben” jelölőnégyzetet a Vakolat befordítása vezérlőknél.)

Video megtekintése

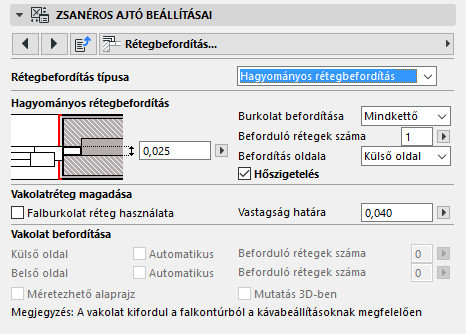

Fal lezáró beállítások lap

Ezen a lapon két beállítástípus elérhető:

  • Lezáró beállításai (ha Fal lezárót használ) és
  • Vakolat befordítása beállítások, amelyek függetlenek attól, hogy milyen Fal lezáró típust használ.

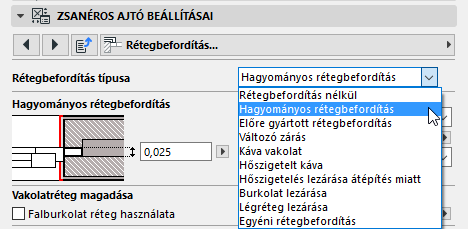

Lezárás típusa

Válasszon lezárót a  lenyíló menüből vagy jelölje meg a Rétegbefordítás nélkül opciót, ha nem kíván lezárót használni.



Az elérhető rétegbefordítás típusok a káva szerkezetétől is függhetnek.

Rétegbefordítás beállítások

Ezek a beállítások a kiválasztott lezáró típustól függnek.

Hagyományos rétegbefordítás

Adja meg, hogy a falfelületek a nyílás jobb, bal vagy mindkét oldalán beforduljanak-e.

Beforduló rétegek száma

Adja meg a számot. Kezdje a fal külső vagy belső oldalával. (A beállítás a Darabszám -tól előugró ablakban módosítható.)

Profil szélessége

Ez a paraméter az előre gyártott áthidaló lezáró számára áll rendelkezésre. Adja meg a lezáró elem szélességét.

Egyéni rétegbefordítás választásakor: az ezekkel a beállításokkal kapcsolatos információkat lásd itt: Egyéni rétegbefordítás .

Hőszigetelés

Hőszigetelés hozzáadásához jelölje be ezt a négyzetet.

Adjon egy értéket ennek a hőszigetelésnek.

Vakolat befordítása

Használja ezeket a beállításokat, ha a vakolatot a fal végén kívánja továbbfuttatni (attól függetlenül, hogy használ-e fal lezárót vagy sem).

Note:

  • A befordított típusú felület a Káva beállításoknál meghatározott falkontúr körül fut.
  • A Takaróléc és a Vakolat befordítása opciók egyszerre nem használhatók. Ha a Vakolat befordítása beállítások szürkén jelennek meg, lépjen a Beállítások panel Takaróléc oldalaira, és kapcsolja ki a Belső és Külső takaróléc lehetőséget. (Lásd Külső/belső takaróléc beállítások .)

Vakolatréteg megadása

Először adja meg, hogy melyik falfelület legyen a vakolt felület:

  • Falburkolat réteg használata: A réteges fal burkolatként megjelölt összetevője vakolatként funkcionál.

Vagy:

  • Vakolatvastagság határa: Adja meg a vakolatfelületek maximális vastagságát (így például minden max. 40 mm vastag felület vakolatként jelenik majd meg).

Ha meghatározta, hogy mely falfelületek szolgálnak vakolatként, a Rétegbefordítás vezérlőkkel beállíthatja, hogy mely vakolatokat kívánja befordítani:

  • az Automatikus lehetőség választásakor a Vakolt felület beállítása pontban vakolatként megjelölt összes felület körbe fog futni,
  • a meghatározott Beforduló rétegek száma

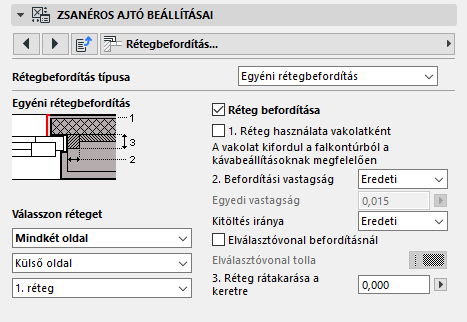

Egyéni rétegbefordítás

Ha egyéni rétegbefordítást kíván használni, a rétegbefordítás beállításait minden felülethez külön-külön kell megadnia.



Először a „Szerkesztendő felület kiválasztása” mezőben adja meg, hogy a rétegbefordítás a bal vagy jobb oldali kereten, illetve mindkettőn jelenjen-e meg.



Ezután válassza ki a befordítani kívánt réteget. (A rétegek az előugró ablakban számozhatók be a fal külső oldalától vagy belső oldalától kezdve.)



A jobb oldalon jelölje be a Réteg befordítása opciót, ha be szeretné fordítani a most editált réteget (burkolt), majd végezze el a kiválasztott felületre vonatkozó többi beállítást (vastagság, kitöltés iránya, elválasztó vonal tolla).

Ha a felületet vakolatként kívánja kezelni, jelölje be a Falburkolat réteg használata opciót. Így az befordul majd a káva által kijelölt falnyílás mentén.

Megjegyzés: A teherhordónak jelölt falfelület nem állítható be vakolatként, ezért az érintett jelölőnégyzeteket a rendszer nem veszi figyelembe.

Lásd Összetevők megadása „Teherhordóként” vagy „Burkolatként”.
