Rappresentazione 2D e 3D di oggetti

Opzioni Vista Modello per Elementi di Libreria

A seconda di quali librerie sono caricate nel progetto, usare le Opzioni Vista Modello (Documento > Vista modello > Opzioni Vista Modello) per assegnare preferenze globali per la visualizzazione di certi elementi di libreria e loro parametri.

Vedere Impostazioni varie per Elementi di libreria.

Per impostazione predefinita, Oggetti utilizzano le impostazioni del livello di dettaglio definite in Opzioni Vista Modello (Per OVM). Per un oggetto/lampada specifico, se il controllo è disponibile, è possibile sovrascrivere il livello di dettaglio in Settaggi Elemento (utilizzare i controlli di rappresentazione 2D o 3D).

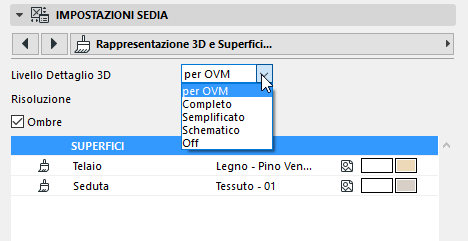

Livello di Dettaglio 3D

Dove disponibile, questo controllo consente di sovrascrivere le impostazioni basate su OVM per un oggetto: scegliere Schematico, Semplificato o Completo.

Alcuni elementi complessi possono richiedere molto tempo per essere visualizzati in 3D completamente dettagliati, ad esempio alberi realistici e altre piante costituiti da un numero molto elevato di poligoni.

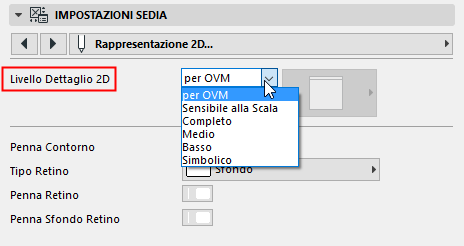

Livello di Dettaglio 2D

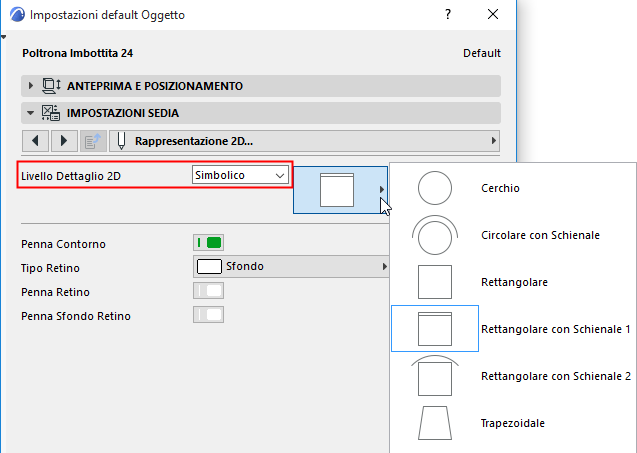

  • Se si sceglie Simbolico, diviene disponibile il parametro Tipo Simbolo, con cui si può scegliere un simbolo fisso per la visualizzazione dell'oggetto nelle viste 2D, indipendentemente dalla scala.
